1.7.3.1 一、电流和电压的数量关系

一、电流和电压的数量关系

实训与思考6

◆按图5-23所示接好电路，取一个合适的交流电频率，当交流电频率不变时，改变电压，测出电压、电流值，填入表5-1中。

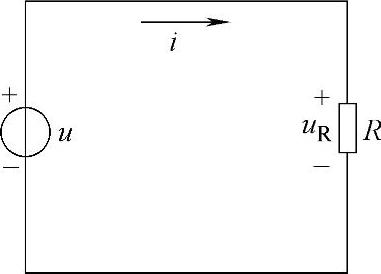

图5-22 纯电阻交流电路模型

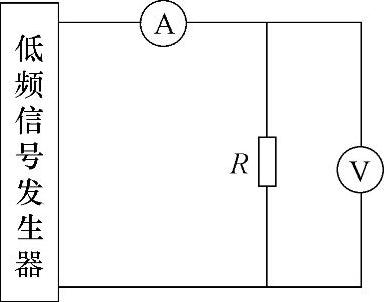

图5-23 纯电阻交流电路u，i数量关系实验原理图

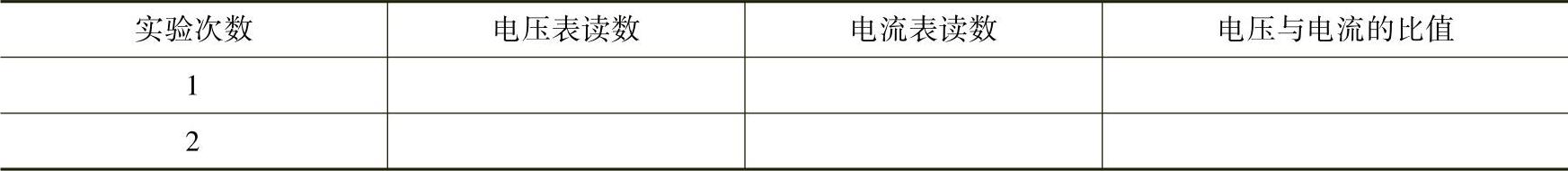

表5-1 纯电阻交流电路实验表一

分析实验数据可得：电流与电压成正比。

◆取一个合适的电压值并保持电压不变，改变频率大小，测出电流值，填入表5-2中。

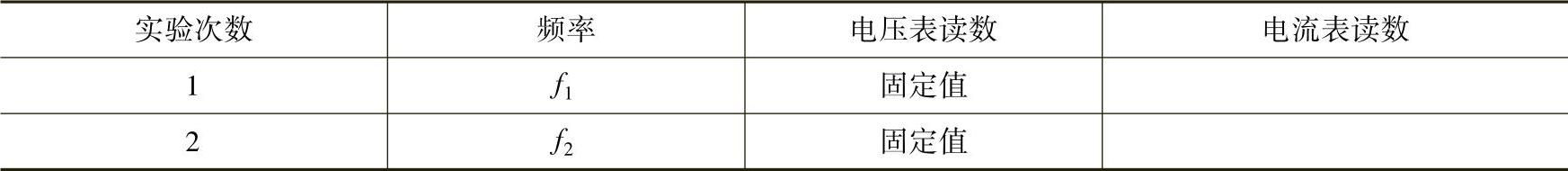

表5-2 纯电阻交流电路实验表二

正弦交流电的频率改变，电流大小与电源频率无关。

实验结论：纯电阻电路的电流大小只与电压和电阻有关，与频率无关。

实验和理论都证明，纯电阻交流电路的电流和电压有效值符合欧姆定律，即

显然，纯电阻交流电路的电流和电压最大值也符合欧姆定律，即
