在平面直角坐标系中，将时间t或角度ωt作为横坐标，与之对应的e、u、i的值作为纵坐标，做出e、u、i随时间t或角度ωt变化的曲线，这种方法称为图像法，这种曲线称为交流电的波形图，它的优点是可以很直观地看出交流电的变化规律。

如图5-12所示为某正弦交流电压的波形图，它完整地反映了正弦交流电压的三要素（U_m、T、φ₀）。

【例5-5】按图5-13所示的波形图指出该正弦交流电的三要素，并写出其解析式。

解：由已知的波形图可以求出三要素，即

1）最大值I_m=15A

2）周期T=0.2s或

角频率ω=2π/T=2π/0.2rad/s=10πrad/s或

频率f=1/T=1/0.2Hz=5Hz

3）初相φ₀=π/2

由此可以写出该正弦交流电的解析式为

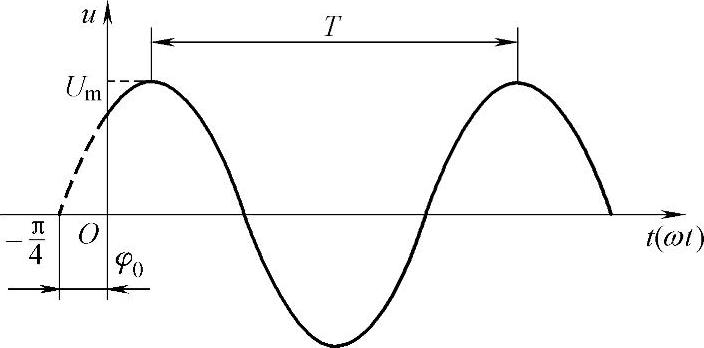

图5-12 正弦交流电的波形图举例

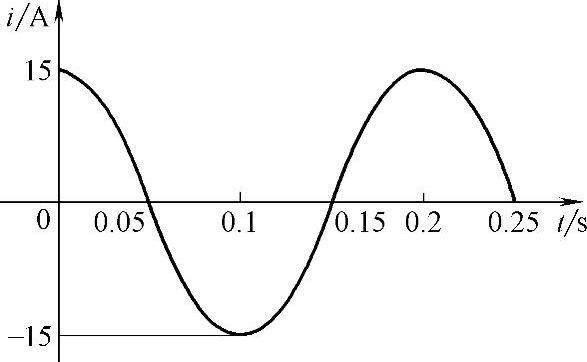

图5-13 例5-5图
