互感线圈同名端的判定可用下列两种方法。

1）若已知线圈的绕法，可用楞次定律直接判定。

2）若不知道线圈的具体绕法，可用实验法来判定。

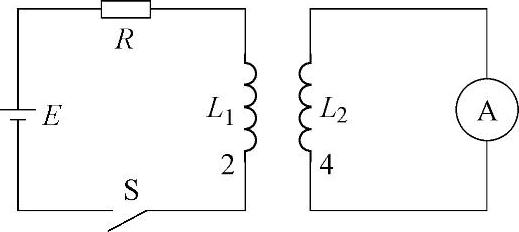

如图4-71所示为判定互感线圈同名端的实验电路。当开关S闭合的瞬间，电流从线圈的端点1流入，且电流随时间在增大（e_L由2指向1）。若此时电流表的指针向正刻度方向偏转（e_M由4指向3），则说明1与3是同名端，否则1与3是异名端。

把两个互感线圈串联起来有两种不同的连接方式，如图4-72所示。异名端相接称为顺向串联，简称顺串；同名端相接称为反向串联，简称反串。如果两个完全相同的线圈的同名端接在一起，整个线圈就没有电感。双线并绕的绕线电阻（见图4-65），实际上就是将同名端接在了一起。

实训与思考20

◆按图4-73所示接好电路，并判断该互感线圈的同名端。

图4-72 互感线圈的串联

a）顺向串联 b）反向串联

图4-73 同名端判定实验
