实训与思考13

◆按图4-45所示接好电路。

◆在图4-45a所示的电路中，使直导体ab向左或向右切割磁场，观察现象。

你观察到了什么？____

◆在图4-45b所示的电路中，使条形磁铁做向下接近或向上远离线圈A的运动，观察现象。

你观察到了什么？____

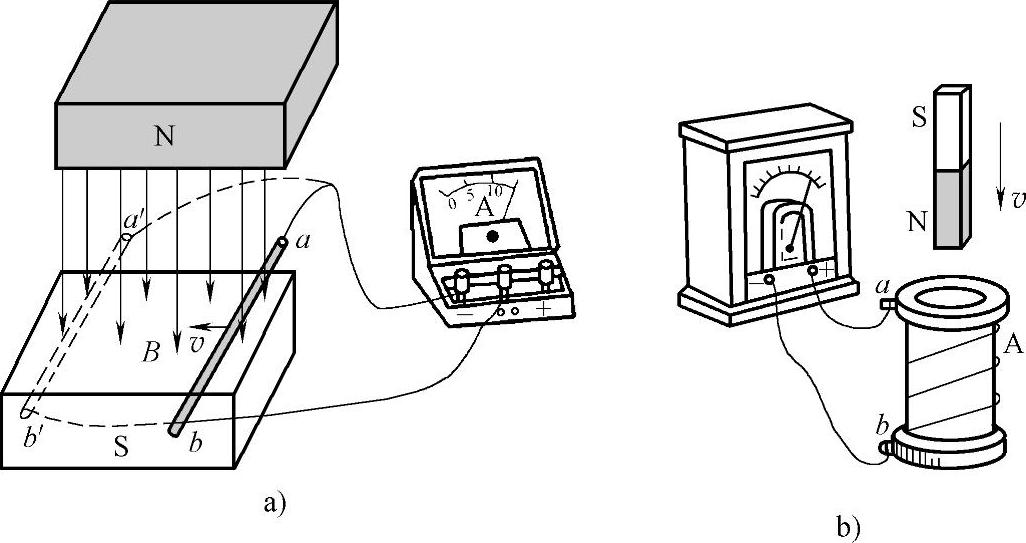

图4-45 电磁感应实验

在实验中，有电流产生，即磁生电。

在图4-45a中，由直导体ab和电流计组成闭合电路，当直导体在磁场里做切割磁感线的运动时，电路中就会产生电流。如果切割运动停止，电路中就没有电流。

在图4-45b中，由空心线圈A和电流计组成闭合电路，当条形磁铁迅速插入或拔出时，电路中就会产生电流。如果磁铁停止运动，即空心线圈A内的磁通量没有增减，电路中就没有电流。

这种利用磁场产生电流的现象称为电磁感应现象。利用电磁感应的方式产生的电流称为感应电流。

图4-45a所示的获得感应电流的方法称为切割磁感线法，图4-45b所示的获得感应电流的方法称为增减磁通量法。
