1.6.3.1 一、铁磁性物质的磁化知识

一、铁磁性物质的磁化知识

变无磁性物体为有磁性物体的过程称为磁化。一般铁磁性材料才能被磁化，而非铁磁性材料是不能被磁化的。

材料能被磁化的原因是在铁磁性材料里有很多微小的区域，这种微小的区域称为磁畴，如图4-26a所示。如果要更直观地来叙述，可以把磁畴描绘成材料内部的一个个小磁铁，当无外磁场作用时，磁畴排列杂乱无章，磁性相互抵消，对外不显磁性，如图4-26b所示；当有外磁场作用时，磁畴将沿着磁场方向做取向排列，形成附加磁场，使磁场显著加强。有些铁磁性物质在撤去磁场后，磁畴的一部分或大部分仍然保持取向一致，对外仍显磁性，即成为永久磁铁，如图4-26c所示。所以，磁化就是让铁磁性材料中磁畴的小磁场方向变得一致。

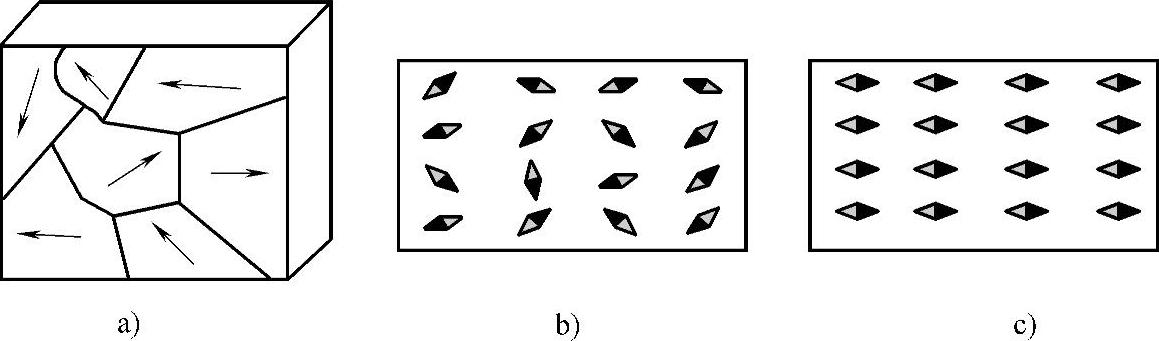

图4-26 磁畴
