1.5.6.3 三、选择题

三、选择题

1.3只相同的电容器并联之后的等效电容，跟它们串联之后的等效电容之比为（）。

A.1∶9 B.3∶1 C.1∶3 D.9∶1

2.一只电容量为CμF的电容器和一只电容量为2μF的电容器串联，总电容量为CμF的电容器的1/3，那么电容量C是（）。

A.2μF B.4μF C.6μF D.8μF

3.电容器C₁和C₂串联后接在直流电路中，若C₁=9C₂，则C₁两端的电压是C₂的（）。

A.3倍 B.9倍 C.1/3 D.1/9

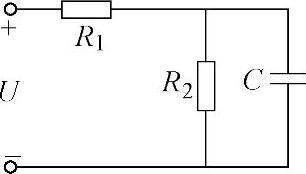

4.电路如图3-18所示，已知U=120V，R₁=2Ω，R₂=10Ω，C=100μF，则电容器两端的电压为（）。

A.100V B.10V C.20V D.0V

图3-18 题4图

5.电容器并联使用时将使总电容量（）。

A.增大 B.减小

C.不变 D.无法判断
