1.5.4.2 二、电容器质量的判别

二、电容器质量的判别

利用电容器的充放电作用，可用指针式万用表的电阻档来判别电容器的质量。电容器的质量好坏，包括电容器内部是否短路、断路、漏电和有无电容容量或电容量的大小。关于短路、断路、漏电检测已在“实训与思考4”中叙述。下面介绍用指针式万用表的欧姆档判别电容器有无电容量和电容量的大小。

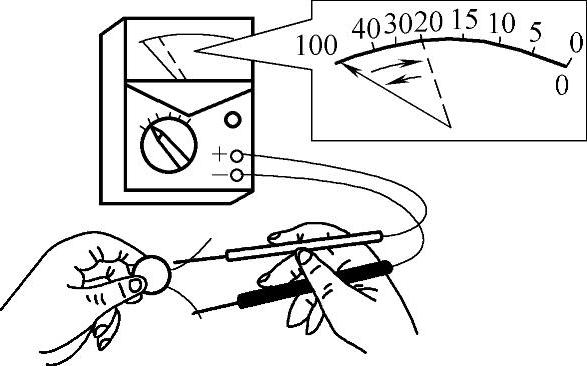

如图3-17所示，把万用表电阻档置于最大量程档，用两表笔接触电容器的两极时，表针应先一跳，后逐渐复原；再将红、黑表笔对调，表针又一跳，且跳得更高，而后又逐渐复原，这就是电容充电、放电的现象。电容器的容量越大，表头指针的跳动就越大，指针复原的速度也就越慢。根据指针跳动的幅度可判别电容量的大小。

图3-17 电容器的质量检测
