一 、电容器

两个导体中间用绝缘物质隔开就构成电容器。组成电容器的两个导体称为极板，中间的绝缘物质称为电容器的电介质。

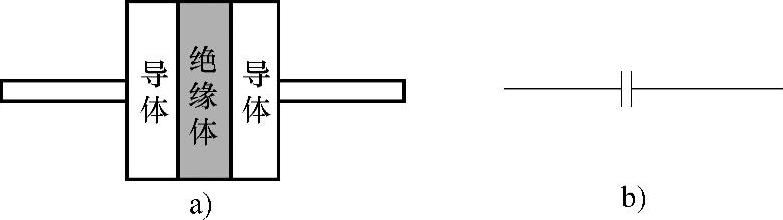

电容器的基本结构和图形符号如图3-1所示。

图3-1 电容器的基本结构和图形符号

a）电容器的结构 b）电容器图形符号

实训与思考1

电容器的解剖

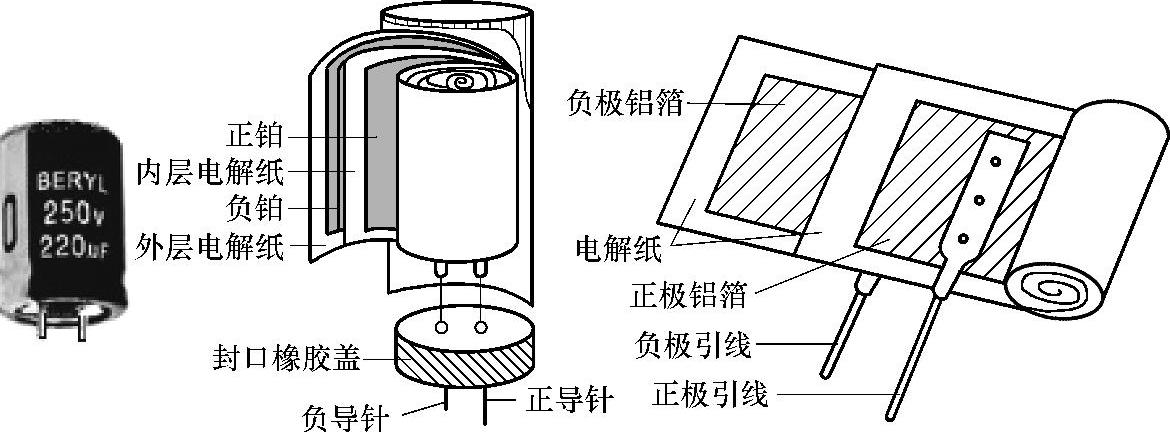

如图3-2所示，用斜口钳把电解电容器的铝制外壳剪开，取出内芯，并将其展开，会发现电容器的两根引脚分别与两张金属膜相连，两张金属膜之间隔着一张绝缘薄膜（电解纸）。

图3-2 电容器的解剖图

◆用万用表测量两张金属膜之间的直流电阻，阻值大小为____。

◆由电容器的特性可知，组成电容器两个极板的物质必须是____，中间的电介质必须是____。

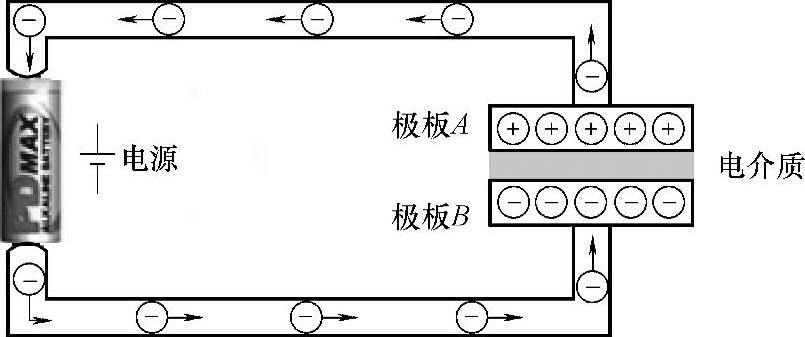

电容器最基本的特性是能够储存电荷。如图3-3所示，若把电容器的两个极板分别接到直流电源的正、负极上，电容器的两极之间便有了电压U，在电场力的作用下，自由电子做定向运动，使得A板带有正电荷，B板带有等量的负电荷。电荷不断地移动，直到两极板间的电压与电源电动势E相等为止。这样，在两个极板间的介质中就建立了电场，电容器内就储存了一定量的电荷和电场能量。

图3-3 电容器储能原理

实训与思考2

电容器储存电荷

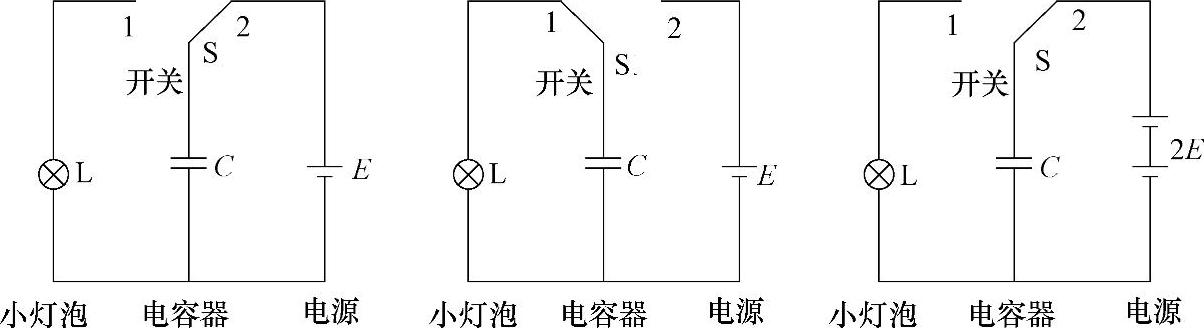

按图3-4所示连接电路。首先，将开关S打在“1”的位置，小灯泡不亮。然后，将开关S打在“2”的位置，小灯泡还是不亮。接着，将开关S再打到“1”的位置，小灯泡亮了。

图3-4 电容器储能实验

若把电源电压增加到原来的2倍，再将开关S打在“2”的位置，稍后将开关S再打到“1”的位置，小灯泡更亮了。

第一次开关S打在“1”位置时，小灯泡为什么不亮？____

第二次开关S打在“1”位置时，小灯泡为什么会亮？____

第三次开关S打在“1”位置时，小灯泡为什么会更亮？____

开关S打在“2”位置时，小灯泡为什么不亮？电容器起什么作用？

____
