1.4.12.3 三、计算题

三、计算题

1.在如图2-73所示的电路中，已知电源电动势E₁=6V、E₂=1V，电源内阻不计，电阻R₁=1Ω，R₂=2Ω，R₃=3Ω。试用支路电流法求各支路上的电流。

2.试用电压源与电流源等效变换的方法计算图2-74所示电路中1Ω电阻上的电流。

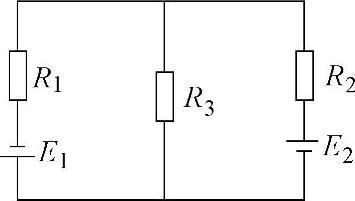

图2-73 题1图

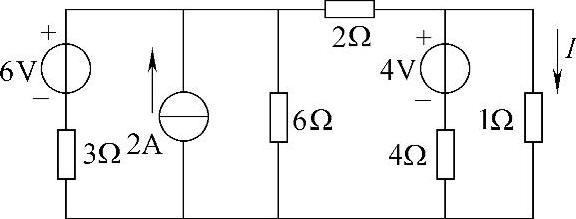

图2-74 题2图

3.在图2-75所示的电路中，若电动势E₁=10V，E₂=4V，电源内阻不计，电阻R₁=R₂=R₆=2Ω，R₃=1Ω，R₄=10Ω，R₅=8Ω，试用戴维南定理求通过电阻R₃的电流。

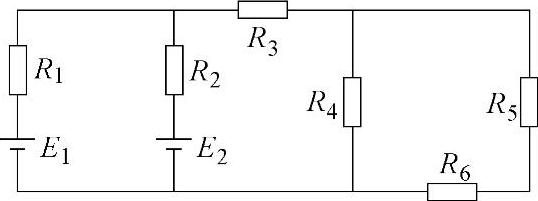

图2-75 题3图
