二 、选择题

1.如图2-68所示的电路中，已知I₁=5A，I₂=6A，则I₃应为（ ）。

图2-67 题5图

A.-11A B.11A C.1A D.-1A

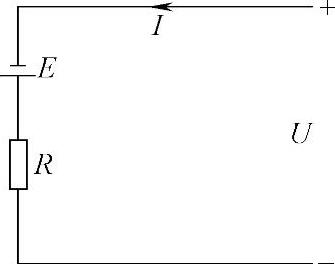

2.如图2-69所示的电路中，电压与电流的关系为（ ）。

A.U=-E-IR B.U=E-IR C.U=-E+IR D.U=E+IR

图2-68 题1图

图2-69 题2图

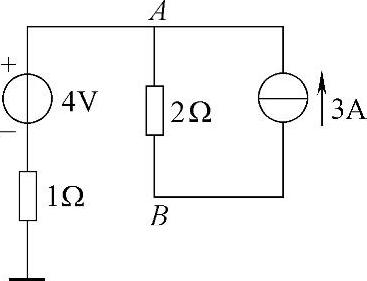

3.如图2-70所示的电路中，A点的电位和AB间的电位差为（ ）。

A.0V和3V B.0V和6V C.4V和3V D.4V和6V

4.如图2-71所示的电路中，可以等效为一个电压源的电动势和内阻是（ ）。

A.9V、9Ω B.7V、9Ω C.10V、9Ω D.5V、6Ω

5.如图2-72所示的电路中，R_L获得的最大功率应为（ ）。

A.1W B.2W C.1.5W D.2.25W

图2-70 题3图

图2-71 题4图

图2-72 题5图
