电流源是一种以输出电流的形式向负载供电的电源。

1.理想电流源

理想电流源也称恒流源，其基本特性是所发出的电流I_S固定不变，但其两端的电压却与外电路有关。理想电流源的符号如图2-48a所示。

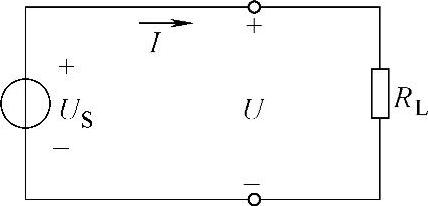

图2-47 例2-15图

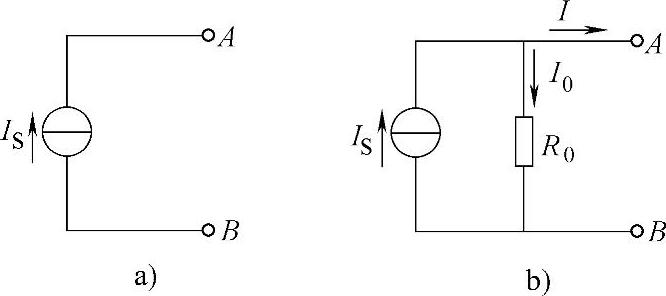

图2-48 电流源模型

a）理想电流源 b）实际电流源

2.实际电流源

实际电流源也称电流源，可以用理想电流源I_S和内阻R₀并联起来表示，其符号如图2-48b所示。实际电流源输出的电流大小为

由式（2-26）可见，电流源的输出电流I总是小于电源的短路电流I_S，且电流源的内阻R₀越大时，输出电流越大。当电流源内阻R₀=∞时，输出电流恒定，即I=I_S，电流源两端的电压大小由外电路决定，这就是理想电流源的特性。

【例2-16】如图2-49所示的电路中，设I_S=10A。

1）当接上R_L=1Ω后，恒流源对外输出电流和电压各为多少？

2）当接上R_L=10Ω后，恒流源对外输出电流和电压又为多少？

解：当R_L=1Ω时，I=10A，U=10V；

当R_L=10Ω时，I=10A，U=100V。

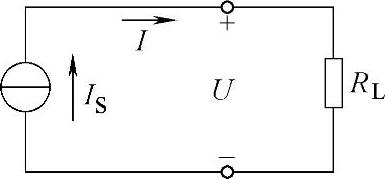

图2-49 例2-15图
