电压源是一种以输出电压的形式向负载供电的电源。

1.理想电压源

理想电压源也称恒压源，它具有两个基本性质：第一，理想电压源的端电压固定不变，与外电路无关；第二，通过理想电压源的电流取决于它所连接的外电路。理想电压源的符号如图2-46a所示。

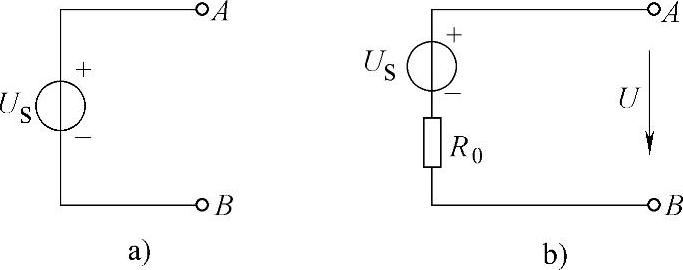

图2-46 电压源模型

a）理想电压源 b）实际电压源

2.实际电压源

实际电压源也称电压源，可以用理想电压源U_S和内阻R₀串联起来表示，其符号如图2-46b所示。实际电压源的输出电压（端电压）随电流的变化而变化，其大小为

U=U_S-IR₀ （2-25）

电源内阻R₀越大，则在输出电流相同的情况下，端电压越小。若电源内阻R₀=0，则端电压恒定，即U=U_S，此时电压源输出的电流大小由外电路决定，这就是理想电压源的特性。

【例2-15】如图2-47所示的电路中，设U_S=10V。

1）当接上R_L=1Ω后，恒压源对外输出的电压和电流各为多少？

2）当接上R_L=10Ω后，恒压源对外输出的电压和电流又为多少？

解：当R_L=1Ω时，U=10V，I=10A；

当R_L=10Ω时，U=10V，I=1A。
