1.4.4.3 三、电池的混联

三、电池的混联

既有电池串联又有电池并联的电池组，称为混联电池组。如图2-29所示为由9节电池组成的混联电池组。当用电器的额定电压高于单节电池例电动势，额定电流大于单节电池的额定电流时，应当采用混联电池组来供电。

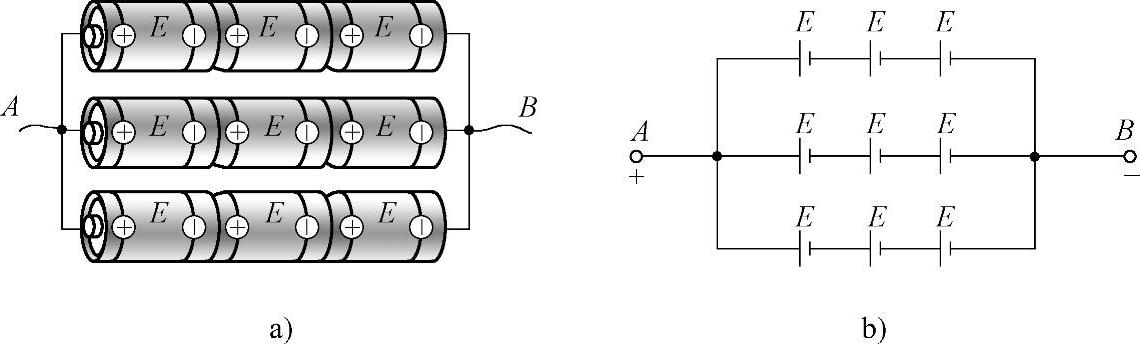

图2-29 混联电池组

【例2-11】有一个混联电池组，如图2-29所示，已知每节电池的电动势和内阻分别为E=1.5V、r=0.1Ω，若外接负载电阻R=9.9Ω，试求该混联电池组的输出电流I。

解：混联电池组的总电动势E_混、内阻r_混和输出电流分别为

E_混=3E=3×1.5V=4.5V
