多节电池的正、负极依次相连，就构成了串联电池组。第一节电池的正极就是电池组的正极，最后一节电池的负极就是电池组的负极，如图2-27所示为由三节电池组成的串联电池组。

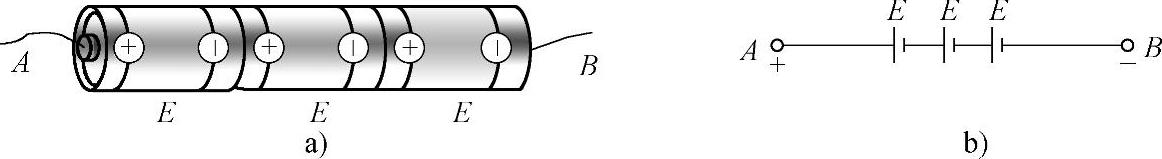

图2-27 串联电池组

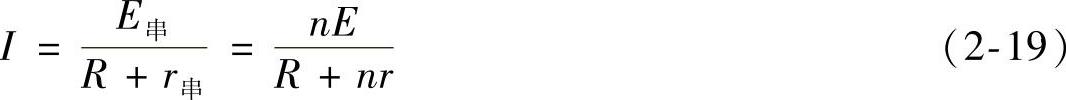

若n节相同的电池串联，每节电池的电动势为E，内阻为r，则该串联电池组的电动势E_串、内阻r_串，以及当负载电阻为R时，串联电池组的供电电流I分别为

E_串=nE

r_串=nr

由式（2-19）可见，利用电池串联可以提高电池组的电动势，即当用电器所需求的额定电压高于单节电池的电动势时，可以用串联电池组供电。但必须注意，用电器的额定电流必须小于每节电池允许通过的最大电流，还要注意电池的极性连接要正确。
