1.既有电阻____又有电阻____的电路，称为电阻混联电路。

2.如图2-25a所示的电路中，A、B、C是三个完全相同的灯泡，当开关S闭合时，各灯泡的亮度变化情况是（ ）。

A.A变亮、C变暗 B.A、C都变暗 C.A变暗、C变亮 D.A、C都变亮

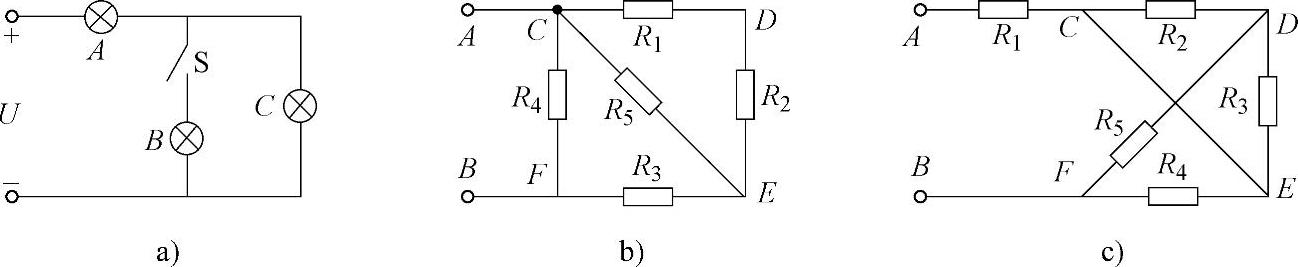

图2-25 习题图

a）题2图 b）题3图 c）题4图

3.在图2-25b所示的电路中，若已知R₁=R₂=R₃=2Ω，R₄=R₅=4Ω。试求AB间的等效电阻R_AB。

4.如图2-25c所示的电路中，已知R₁=R₂=R₃=R₄=10Ω，R₅=5Ω，试画出等效电路图，并计算R_AB的阻值。

5.在图2-26a所示的电路中，已知R₁=R₃=30Ω，R₂=20Ω，R₄=60Ω，R₅=40Ω，请画出等效电路图，并求等效电阻R_AB的值。

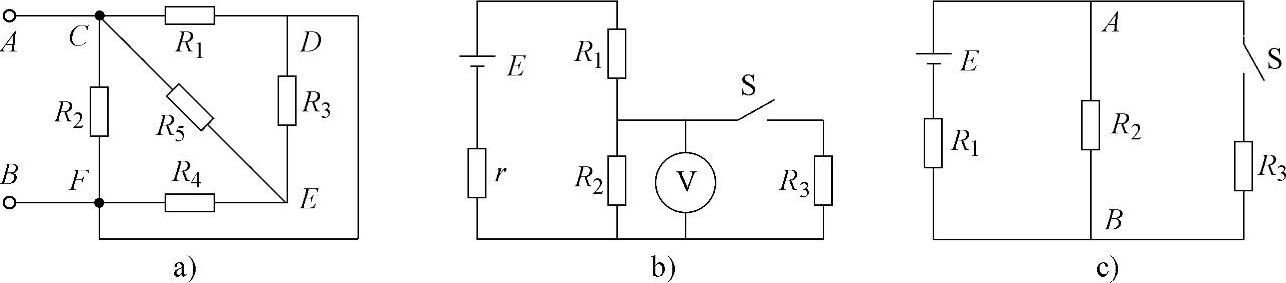

图2-26 习题图

a）题5图 b）题6图 c）题7图

6.如图2-26b所示的电路中，已知E=12V，r=1Ω，R₁=1Ω，R₂=R₃=4Ω。试求：

1）S断开时，电压表的读数。

2）S闭合时，电压表的读数。

7.在如图2-26c所示的电路中，已知E=30V，内阻不计，R₁=10Ω，R₂=R₃=40Ω，试求：

1）S断开时，AB间的电压和R₁上消耗的功率。

2）S闭合时，AB间的电压和R₂上的电流。
