四 、用万用表测量电阻

用万用表欧姆档可以测量导体的电阻。

万用表的欧姆档用“Ω”表示，分为R×1、R×10、R×100和R×1k四档，有些万用表还有R×10k档。使用万用表欧姆档测电阻，应遵循以下步骤。

1）选用合适的量程。

2）调零。将选择开关置于R×100档，将两表笔短接，调整欧姆档零位调整旋钮，使表针指向电阻刻度线右端的零位。若指针无法调到零点，说明表内电池电压不足，应更换电池。

3）用两表笔分别接触被测电阻两引脚进行测量。正确读出指针所指电阻的数值，再乘以倍率（如R×100档应乘100，R×1k档应乘1000）。

4）为使测量较为准确，测量时应使指针指在刻度线中心位置附近。若指针偏角较小，应换用R×1k档；若指针偏角较大，应换用R×10档或R×1档。每次换档后，应再次调整欧姆档零位调整旋钮，然后再进行测量。

5）测量结束后，应拔出表笔，将选择开关置于“OFF”档。

测量电阻时应注意以下问题。

1）应从电路中将被测电阻拆下后再进行测量。

2）两只表笔不要长时间碰在一起。

3）两只手不能同时接触两根表笔的金属杆或被测电阻的两根引脚，最好用右手同时持两根表笔，如同握筷子的姿势，如图1-38所示。

4）长时间不使用万用表，应将表中电池取出。

【例1-7】一根铜质导线长l=1000m，截面积S=2mm²，求该导线的电阻值是多少。

解：由表1-2可知，铜的电阻率ρ=1.75×10^-8Ω·m，由电阻定律可以求得阻值为

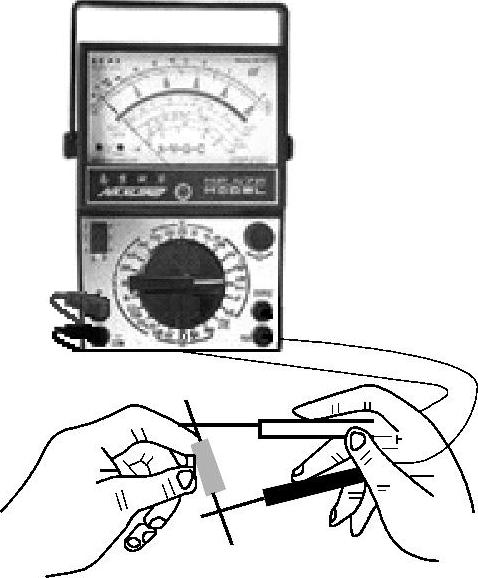

图1-38 用万用表测量电阻
