三 、电阻器

用电阻材料制成的、具有一定阻值、有一定结构形式、能在电路中起限制电流通过或将电能转变为热能等作用的实体元件（二端电子元件）称为电阻器，在日常生活中一般直接称之为电阻。

电阻器由电阻体、骨架和引出端三部分构成（实心电阻器的电阻体与骨架合而为一），而决定阻值的只是电阻体。

常用电阻器的阻值表示方法有以下两种。

1）用数字直接标注在外壳上，如图1-35a所示。

2）色环标注，如图1-35b所示。

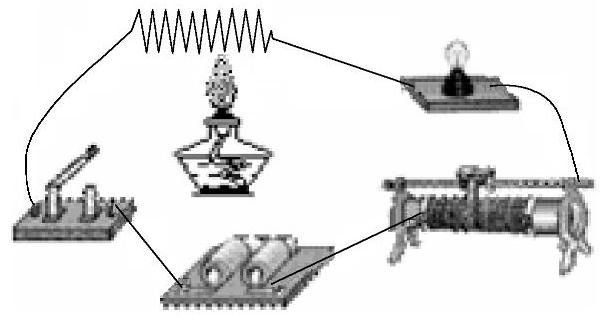

图1-34 电阻随温度变化的实验

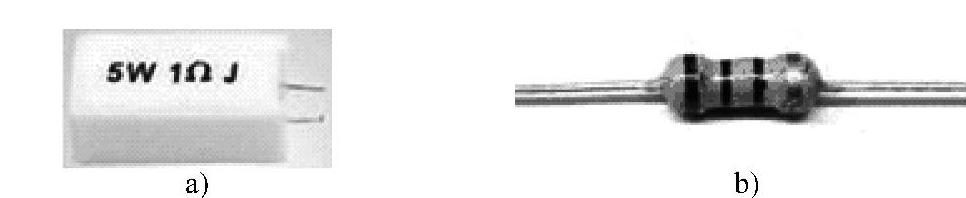

图1-35 电阻器阻值的表示法

a）用数字直接标注 b）色环标注

电阻器的阻值不能改变的称为固定电阻器。常用的固定电阻器一般有线绕电阻器、金属膜电阻器和碳膜电阻器等。如图1-36所示。

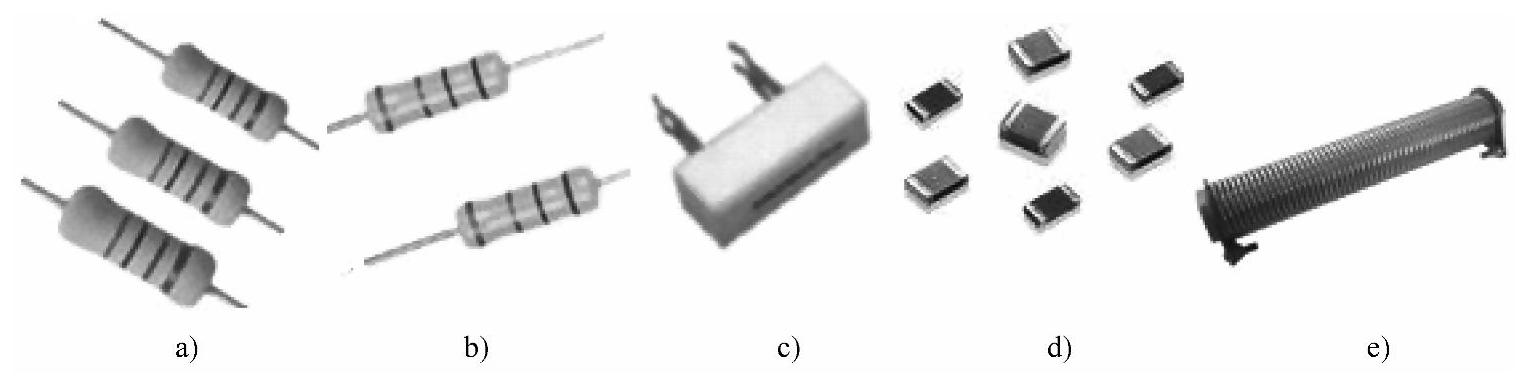

图1-36 几种常用的固定电阻器

a）碳膜电阻器 b）金属膜电阻器 c）水泥电阻器 d）贴片电阻器 e）线绕电阻器

电阻器的阻值可变的称为电位器或可变电阻器。可变电阻器的阻值可在一定范围内变化，常用的有旋钮式电位器和滑动变阻器等，如图1-37所示。

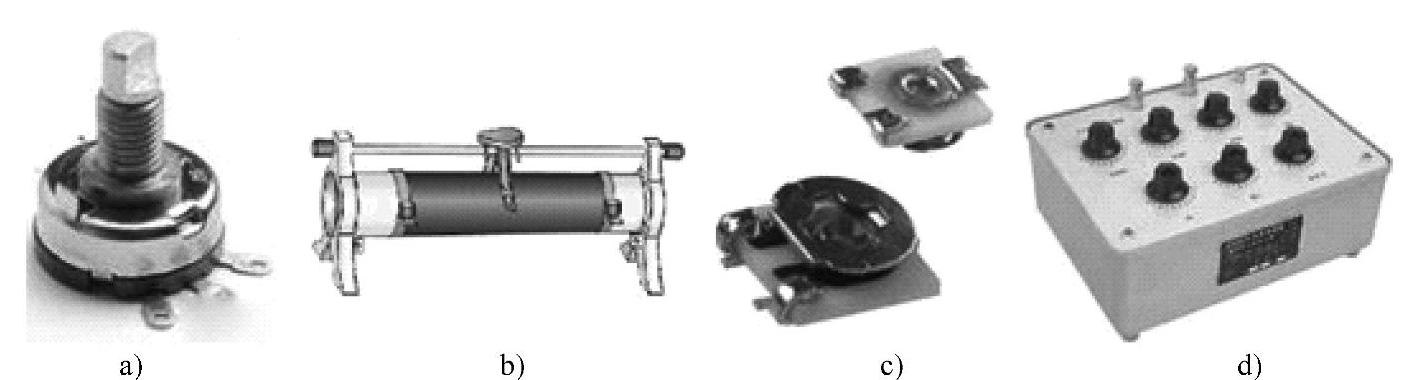

图1-37 几种常用的可变电阻器

a）旋钮式电位器 b）滑动变阻器 c）可调电阻器 d）电阻箱
