五 、电压的测量

在直流电路中测量电压时，应根据电压的实际方向将电压表跨接在待测电路的两端，如图1-21所示。电压表上有“+”“-”两种接线柱，“+”接电路的高电位端，“-”接电路的低电位端，即电流要从“+”接线柱流入，“-”接线柱流出，否则指针反转，容易把指针打弯。在实际电压表中，标有电压表的量程，如图1-21a所示的电压表有0～3V和0～15V两个量程。

在使用电压表前要注意其量程的选用并调零。

电位是无法直接测量的，一般通过测量被测点到参考点间的电压来获得。

实训与思考4

◆完成图1-22中的连线，要求在实验中测出灯泡L₁的电流大小和灯泡L₂的电压大小。

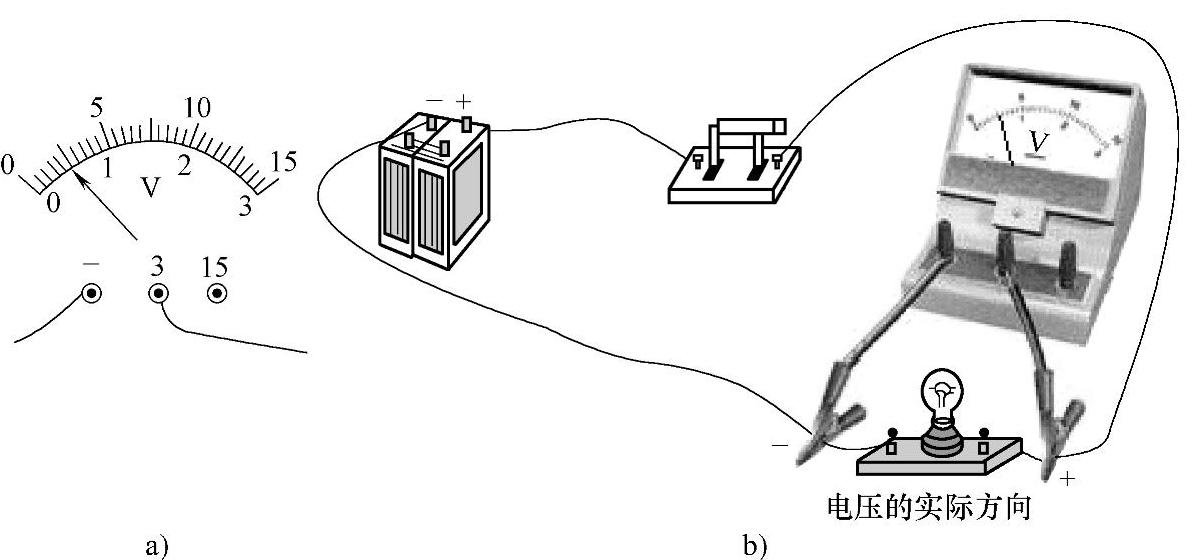

图1-21 电压的测量

a）电压表表面 b）电压表的接法

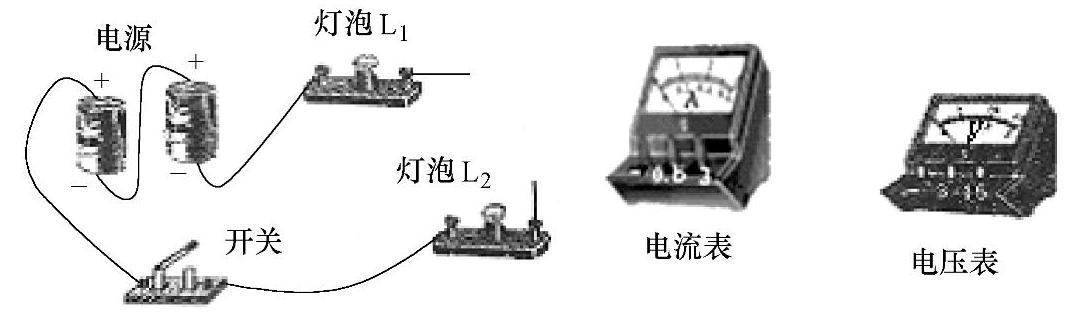

图1-22 测电灯的电流和电压的实验电路图

【例1-5】在电场中有a、b、c三点，电荷的电荷量q=2×10^-2C，电荷由a移动到b，电场力做功5J，电荷由b移动到c电场力做功3J，若以b为参考点，试求a点和c点的电位。

解：以b点为参考点，则V_b=0，根据电压定义式

a点的电位为

V_a=U_ab+V_b=（250+0）V=250V

b、c两点间的电压

则c点的电位是

V_c=V_b-U_bc=（0-150）V=-150V
