1.3.4.2 二、电压

二、电压

电荷在电场中受到电场力的作用而移动时，电场力要做功。显然，不同的电场，对电荷做功的能力是不一样的。为了衡量电场力做功能力的大小，引入电压这个物理量。

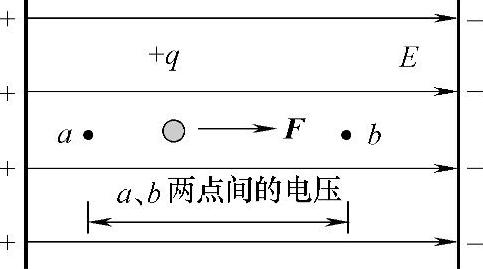

如图1-18所示，在匀强电场中，a、b两点间的电压在数值上等于电场力把电荷q由a移到b所做的功W_ab与被移动电荷电荷量q的比值，可用公式表示为

图1-18 电压

式中 q——由a点移到b点的电荷量，单位为C；

W_ab——电场力将q由a移到b所做的功，单位为J；

U_ab——a、b两点间的电压，单位为V。

电压的常用单位还有千伏（kV）和毫伏（mV）等

1kV=10³V

1V=10³mV
