为了形象地描述电场中各点场强的大小和方向，采用了电力线图示法。在电场中画出一系列从正电荷出发到负电荷终止的曲线，使曲线上每一点的切线方向都与该点的电场强度方向一致，这些曲线称为电力线。几种常见的电力线如图1-9所示。

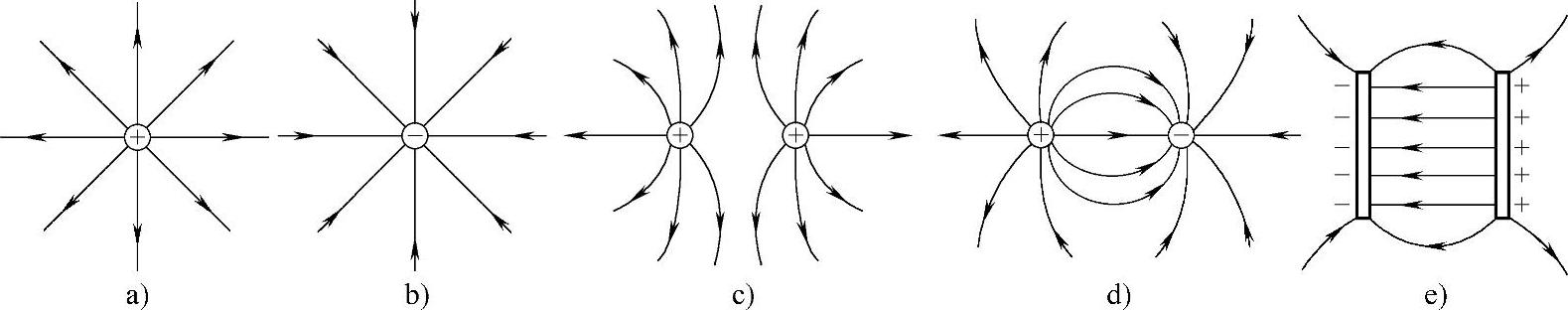

图1-9 几种常见的电力线

a）正点电荷 b）负点电荷 c）同种点电荷 d）异种点电荷 e）带电平行板内部

电力线具有以下特征。

1）电力线是假想的曲线，是虚构的，但它能反映实际现象的基本规律，为研究提供了方便。

2）在静电场中，电力线总是起于正电荷而终止于负电荷。因此，电力线有起始点和终止点，不是闭合曲线。

3）任何两条电力线都不会相交，因为电场中每一点的场强只有一个确定的方向。如果电力线在电场中的某点相交，则交点处相对两条电力线就有两个切线方向，该点处的场强就有两个方向，这是不可能的。

4）电力线的疏密表示了电场的强弱程度。电力线越密的地方，场强越强。

如图1-9e所示的带电平行板电场中，其内部的电场中各点场强的大小相等，方向相同，这种电场称为匀强电场。匀强电场的电力线是一组间隔均等的平行线。

【例1-3】检验电荷的电荷量q=2×10^-9C，在电场中P点受到的电场力F=18N，求该点的电场强度。若将检验电荷放在P点，电荷量变为q′=4×10^-9C，检验电荷所受的电场力是多少？

解：根据电场强度的定义

由于电场中某点的场强与检验电荷无关，所以P点场强不变，q′所受电场力F′为

F′=Eq′=9×10⁹×4×10^-9N=36N
