机械制图与计算机绘图
1.14.3 附录C  极限与配合
附录C 极限与配合

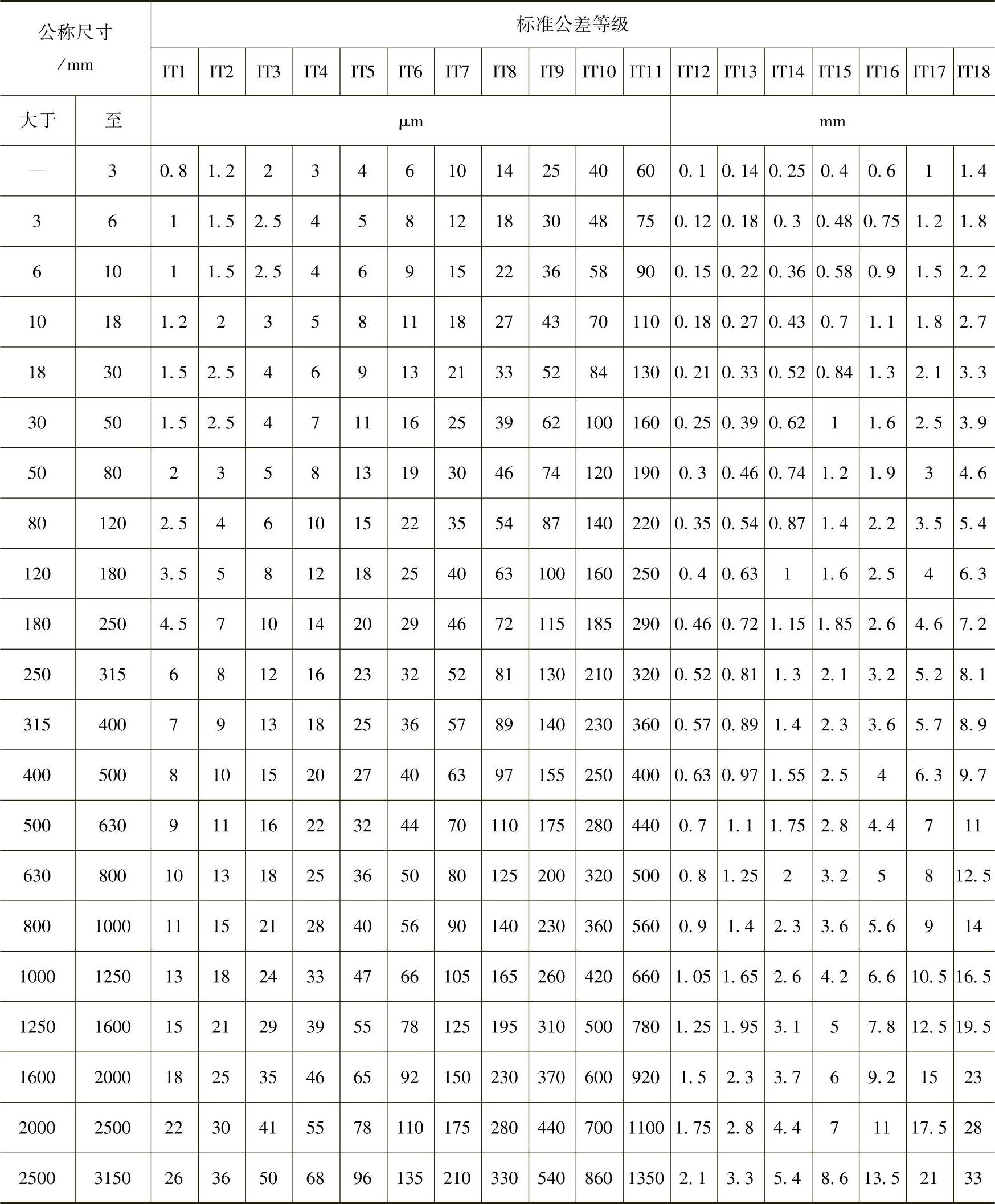

附表C-1 标准公差数值(摘自GB/T 1800.1—2009)


注:1.公称尺寸大于500的IT1~IT5的标准公差数值为试行的。

2.公称尺寸小于或等于1时,无IT14~IT18。

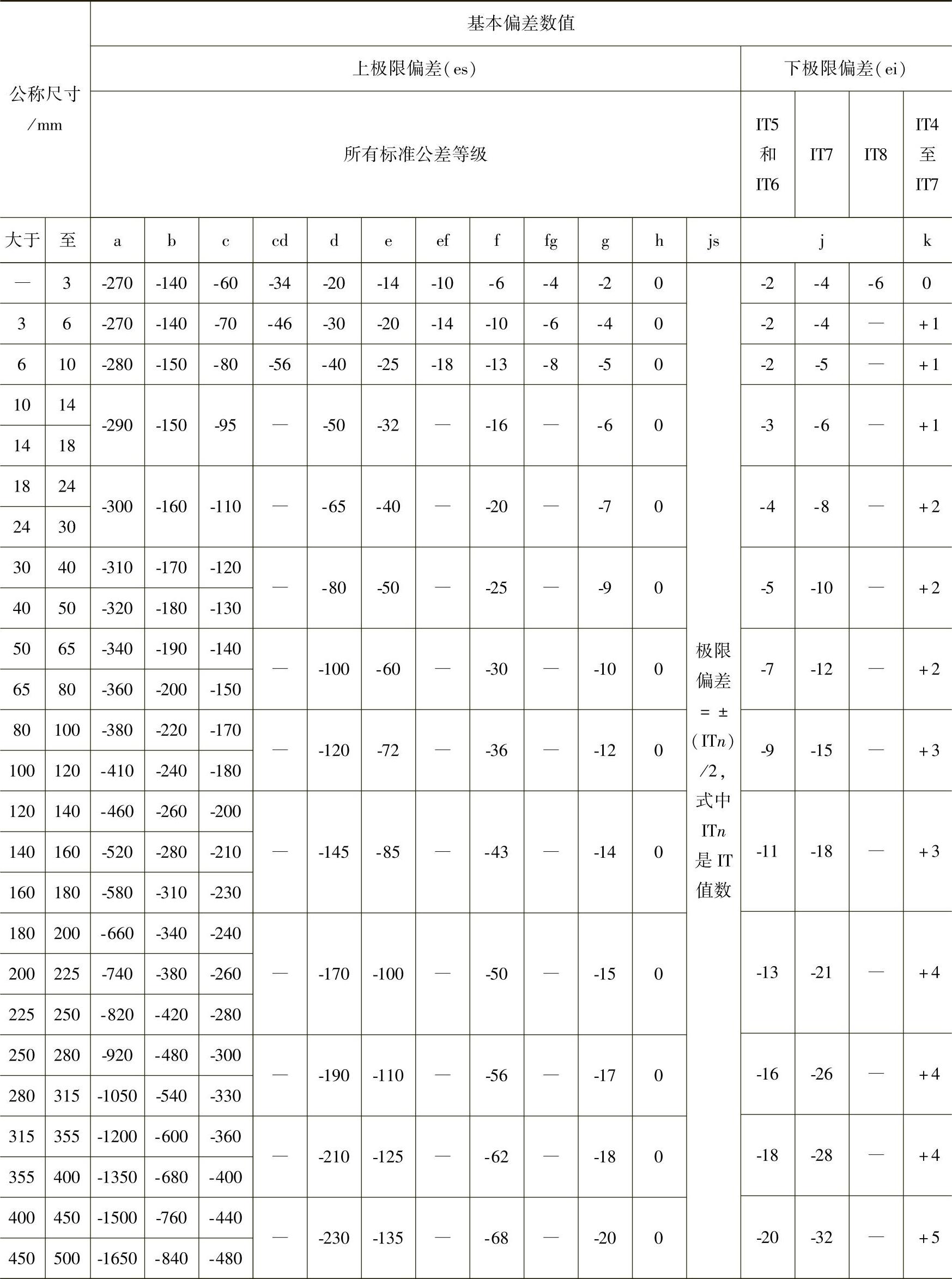

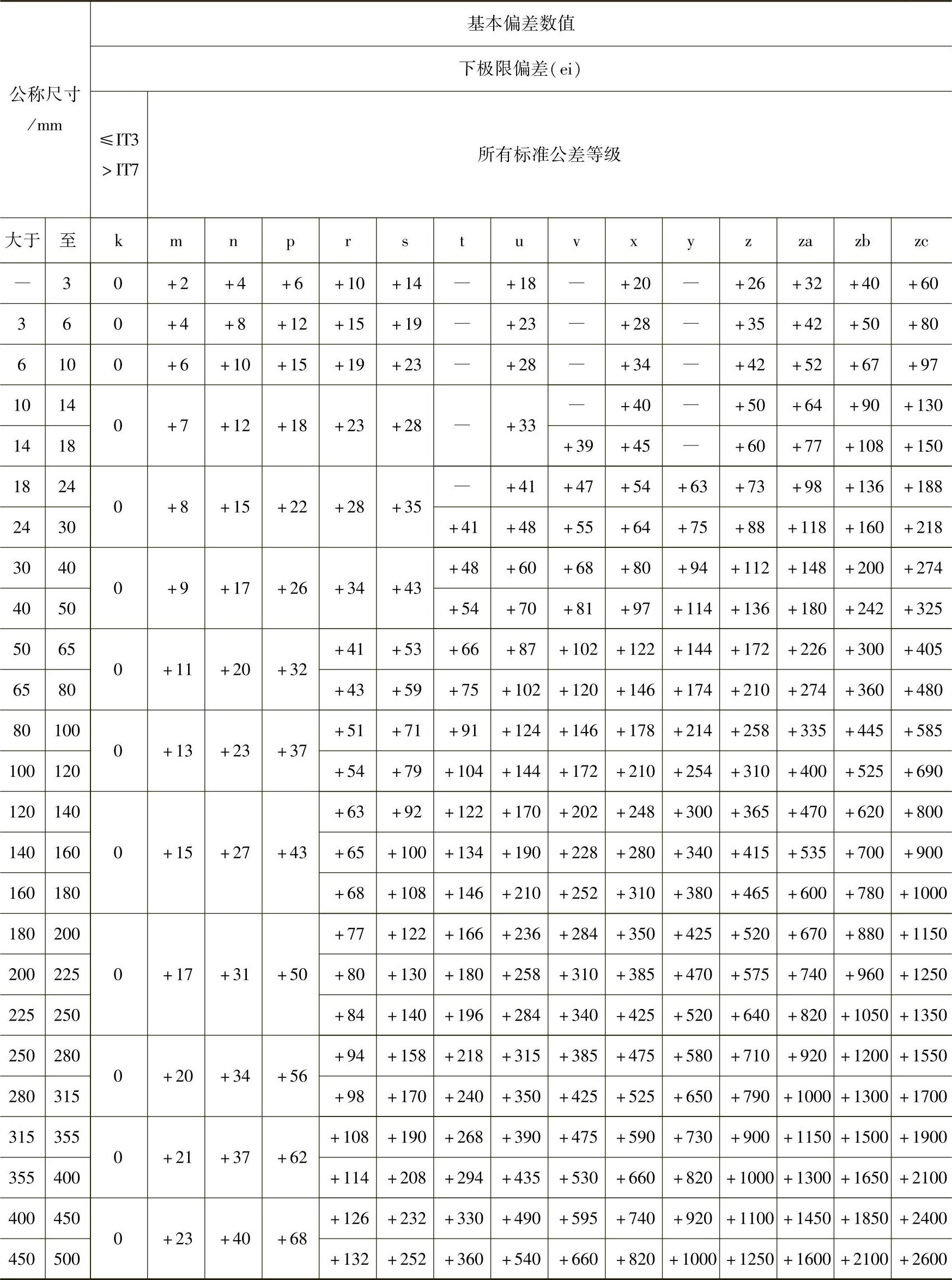

附表C-2 轴的基本偏差数值(摘自GB/T 1800.1—2009) (单位:μm)


(续)


注:1.公称尺寸小于或等于1时,基本偏差a和b均不采用。

2.公差带js7~js11,若ITn值是奇数,则取极限偏差=±(IT n-1)/2。

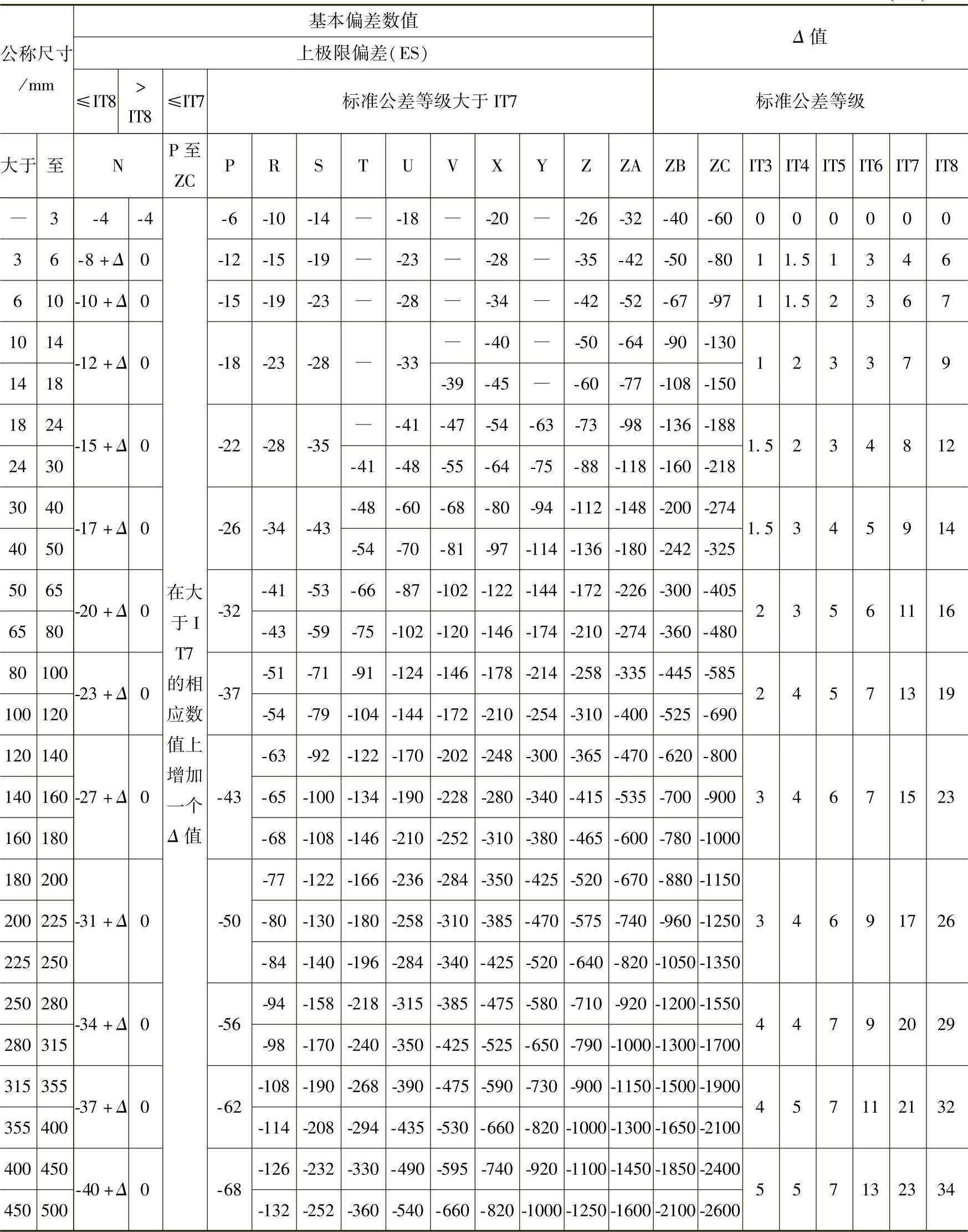

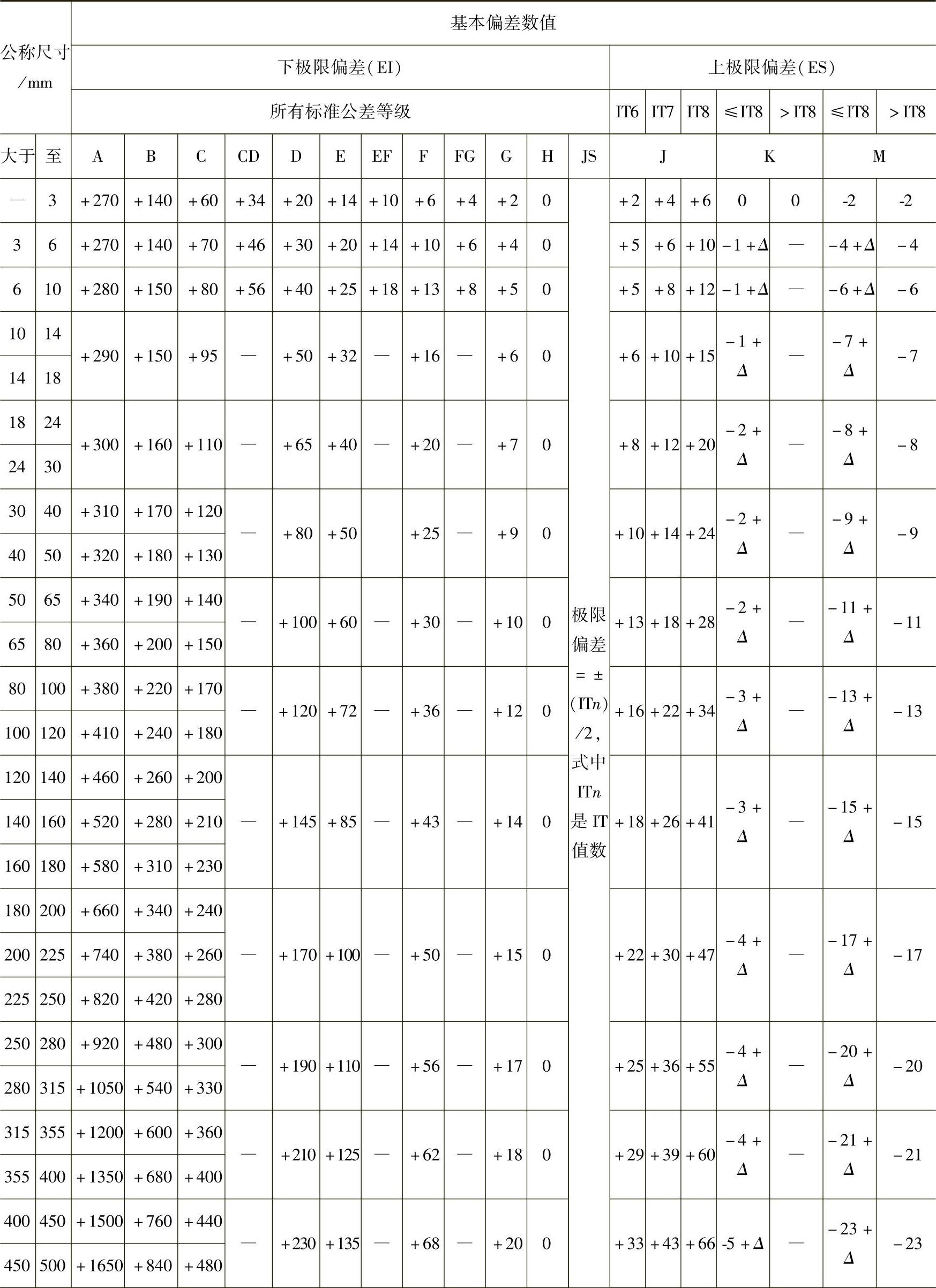

附表C-3 孔的基本偏差数值(摘自GB/T 1800.1—2009) (单位:μm)


(续)


注:1.公称尺寸小于或等于1时,基本偏差A和B及大于IT8的N均不采用。

2.公差带JS7至JS11,若ITn值数是奇数,则取极限偏差=±(IT n-1)/2。

3.对小于或等于IT8的K、M、N和小于或等于IT7的P至ZC,所需Δ值从表内右侧选取。例如:18~30段的K7:Δ=8μm,所以ES=(-2+8)μm=+6μm;18~30段的S6:Δ=4μm,所以ES=(-35+4)μm=-31μm。

4.特殊情况:250~315段的M6,ES=-9μm(代替-11μm)。

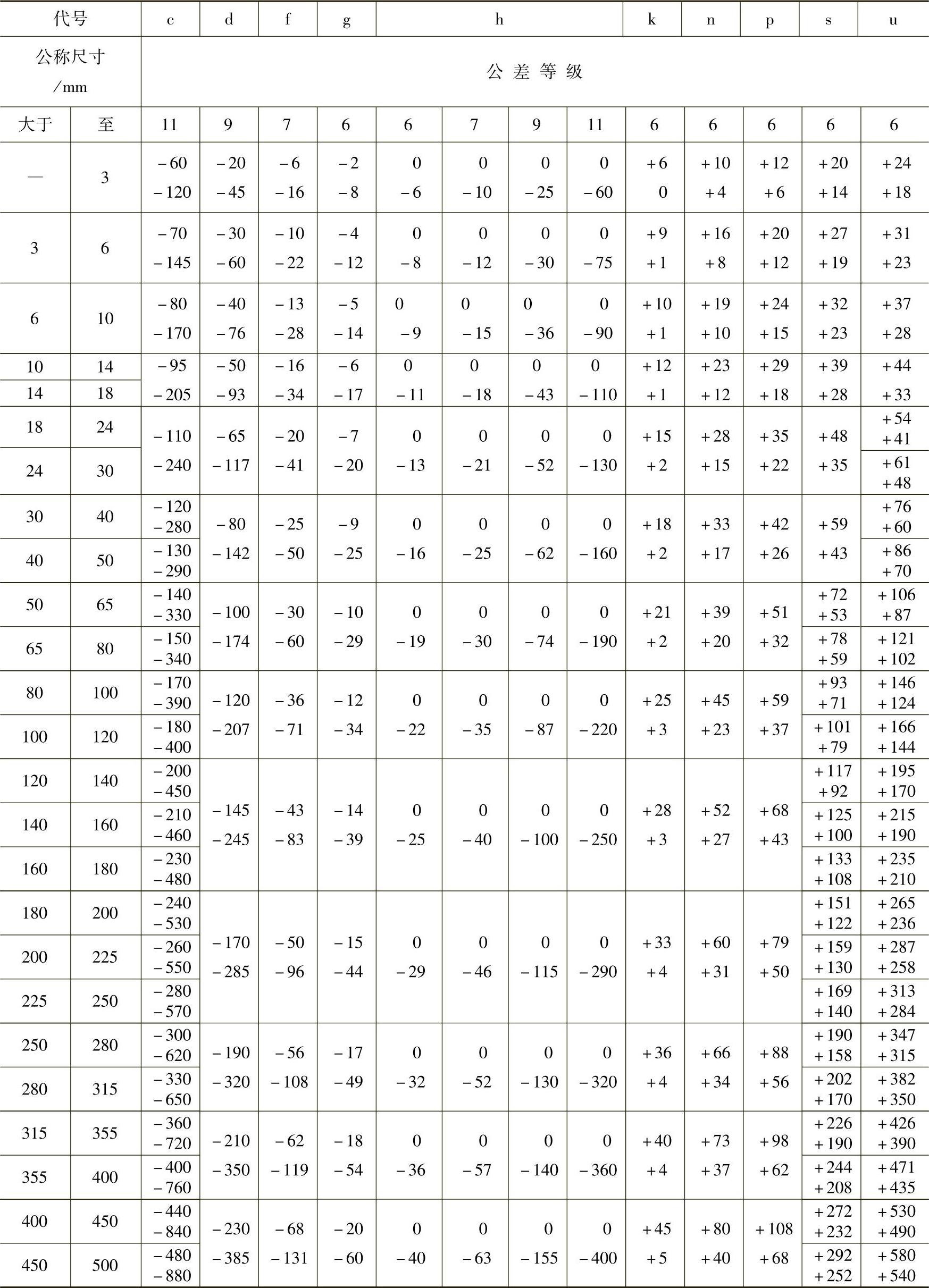

附表C-4 优先选用的轴的公差带(摘自GB/T 1800.2—2009) (单位:μm)

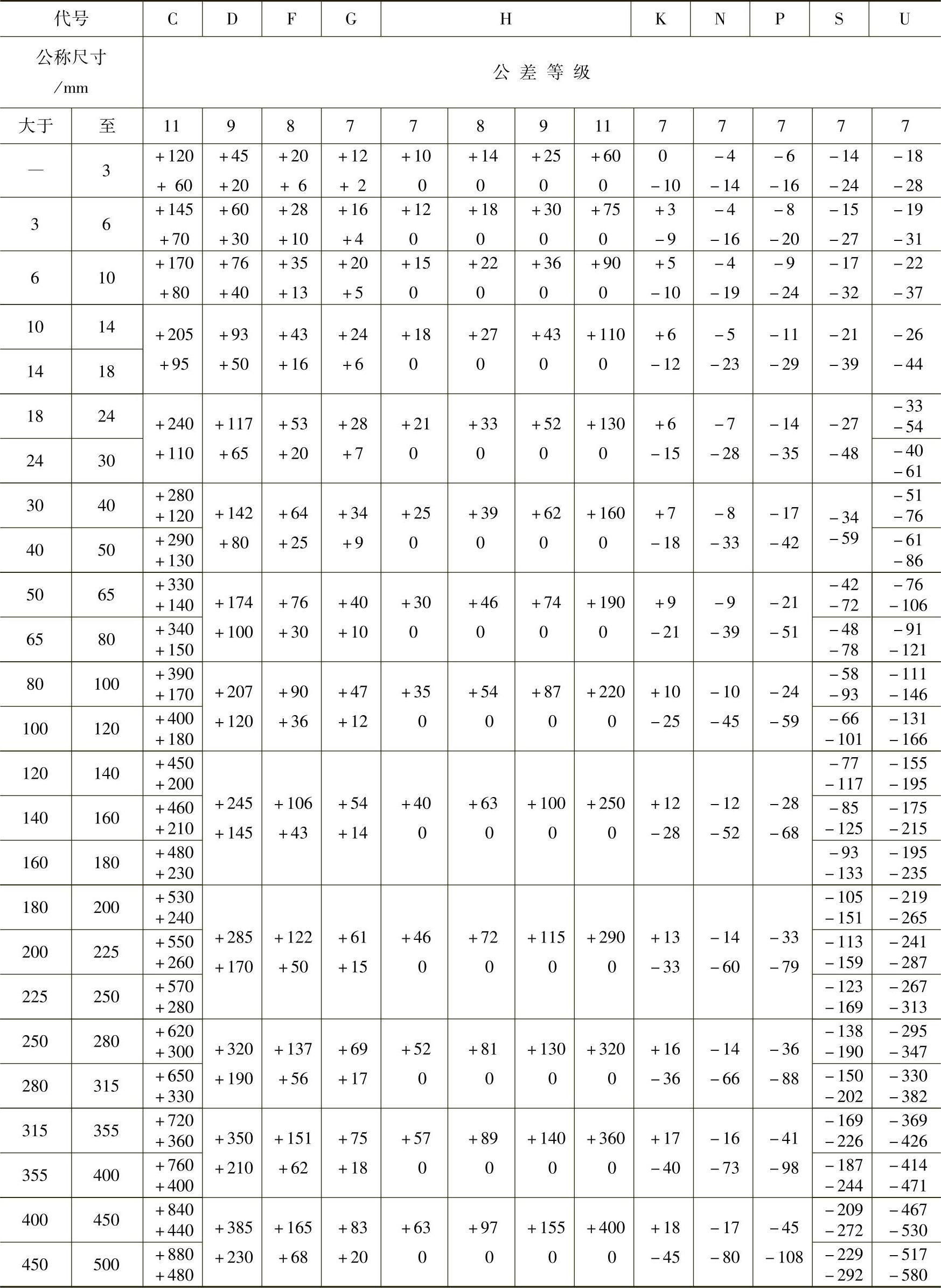

附表C-5 优先选用的孔的公差带(摘自GB/T 1800.2—2009) (单位:μm)
