二、绘图方法与步骤

1.形体分析

如图10-2所示，该形体的组合形式为综合型，其主体由四棱柱形底板与圆柱叠加而成。在圆柱的正前方，有一U形柱与之相交。由主视图上的虚线可知，沿圆柱轴线切割出大的阶梯孔，在底板两侧对称地切割出小的阶梯孔。在形体前后方向，横穿一个直径为10的圆柱孔，该孔与大阶梯孔垂直相交。

2.绘制底板与圆柱的主、俯视图

（1）绘制主视图 将状态栏最右侧的点捕捉状态设置为“智能”。设置当前层为0层。点击绘图工具Ⅱ工具栏中的“孔/轴”图标，弹出的立即菜单如图10-3所示。

1）立即菜单“1：”：为“轴”和“孔”的切换窗口。

●轴：绘制轴。

●孔：绘制孔。

2）立即菜单“2：”：为“直接给出角度”和“两点确定角度”的切换窗口。

●直接给出角度：以输入的角度值，确定轴或孔的倾斜角度。

●两点确定角度：以输入两点间的连线，确定轴或孔的倾斜角度。

设置立即菜单为“轴”、“直接给出角度”，将立即菜单“3：中心线角度”修改为“90”，系统提示：

插入点：（用光标在屏幕上适当位置指定一点）

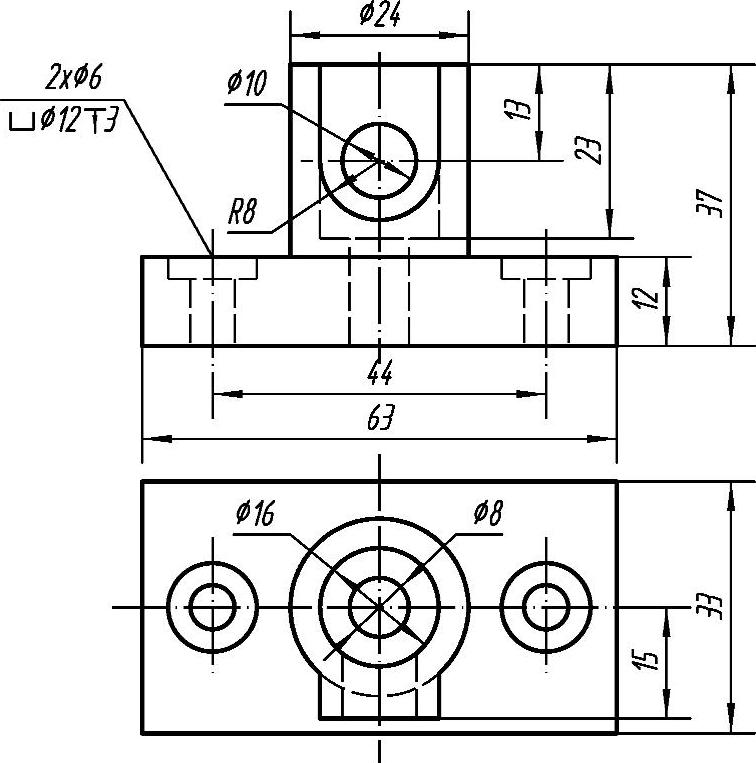

图10-1 抄画与补画视图

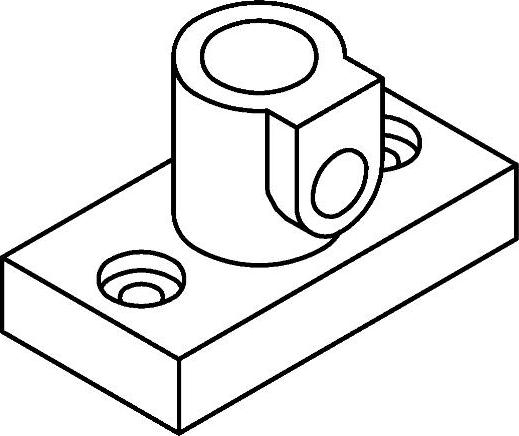

图10-2 形体分析

立即菜单变为图10-4所示。

图10-3 孔/轴命令的立即菜单（一）

图10-4 孔/轴命令的立即菜单（二）

在立即菜单（二）中将轴的起始直径修改为63，系统提示：

轴上一点或轴的长度：（向上拖动光标，轴的终止直径自动调整为63）12↙

系统继续提示：

轴上一点或轴的长度：（将轴的起始直径修改为24，向上拖动光标，终止直径自动调整为24）37-12↙

轴上一点或轴的长度：（点击右键，退出“孔/轴”命令）

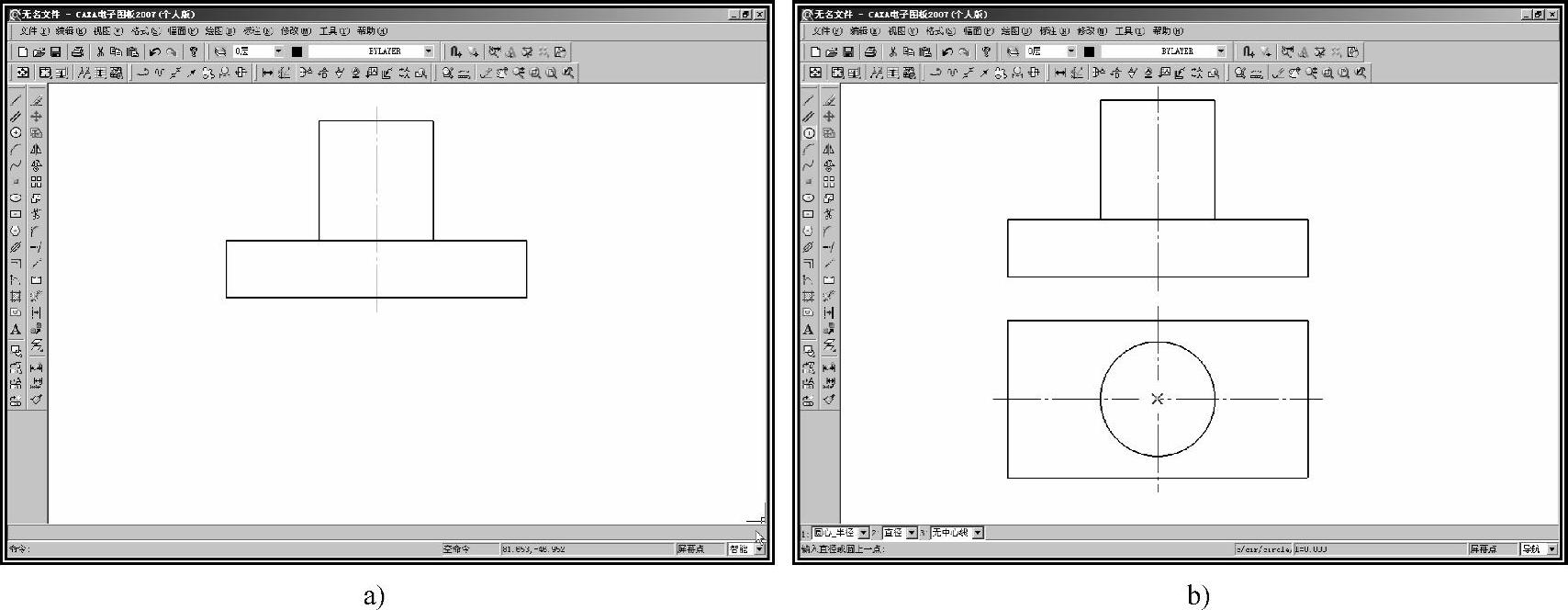

绘制出主视图的外轮廓，如图10-5a所示。

（2）绘制俯视图 将状态栏最右侧的点捕捉状态设置为“导航”。点击绘图工具栏中的“矩形”图标，设置立即菜单为“长度和宽度”、“中心定位”，修改长度为63、宽度为33，选择立即菜单“6：”为“有中心线”，系统提示：

定位点：（用光标捕捉主视图对称线下端点，待该点出现“×”标记时，向下移动光标，利用系统的导航功能，在主视图下方确定俯视图的定位点，绘制出底板轮廓）

点击绘图工具栏中的“圆”图标，设置立即菜单为“圆心_半径”、“直径”、“无中心线”方式，系统提示：

圆心点：（拾取矩形中心）

输入半径或圆上一点：24↙

绘制出底板与圆柱的俯视图轮廓，如图10-5b所示。

3.绘制阶梯孔的主、俯视图

（1）绘制俯视图同心圆 点击右键，重复“圆”命令，立即菜单设置同前，系统提示：

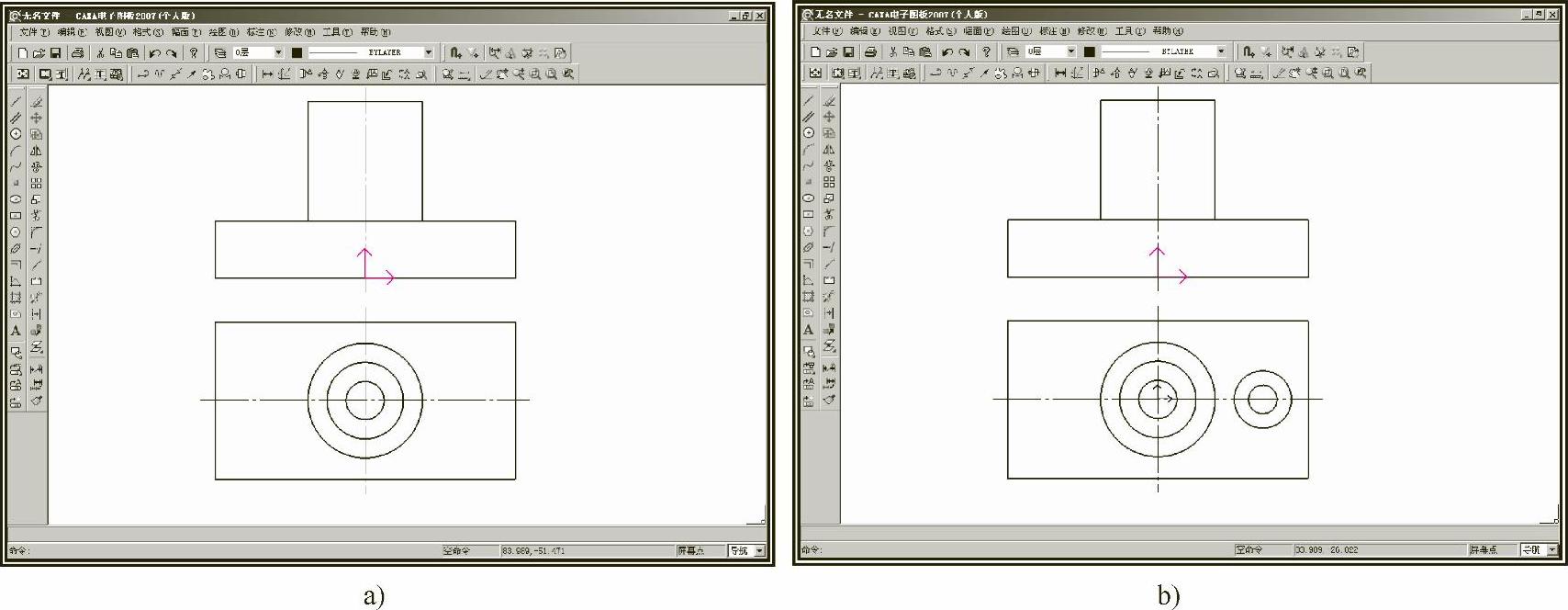

图10-5 绘制底板与圆柱的主、俯视图

圆心点：（拾取矩形中心）

输入半径或圆上一点：8↙

输入半径或圆上一点：16↙

绘制出图形，如图10-6a所示。

（2）绘制俯视图右侧小圆 点击主菜单中的【工具】→【用户坐标系】→【设置】命令，系统提示：

请指定用户坐标系原点：（拾取矩形中心点）

请输入旋转角度：↙（或点击右键）

新设置的用户坐标系呈粉红色，为当前用户坐标系。

点击绘图工具栏中的“圆”图标，设置立即菜单为“圆心_半径”、“直径”、“无中心线”方式，系统提示：

圆心点：22↙

输入半径或圆上一点：6↙

输入半径或圆上一点：12↙

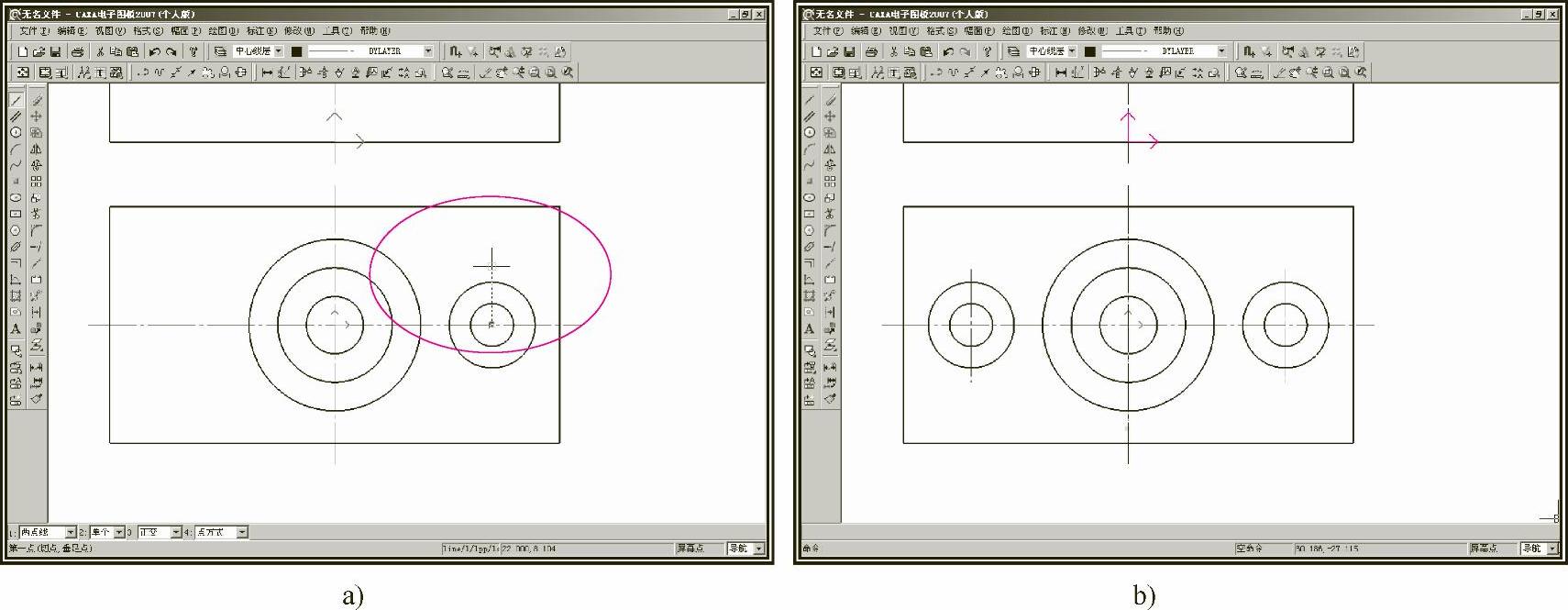

绘制出图形，如图10-6b所示。

（3）加画小圆竖直中心线 设置当前层为中心线层。点击绘图工具栏中的“直线”图标，设置立即菜单为“两点线”、“单个”、“正交”、“点方式”，系统提示：

第一点：（捕捉圆心，当该点出现“×”标记时，向上移动光标，并保持光标与圆心间有导航线相连，如图10-7a所示）

指定第一点、第二点，绘制出竖直中心线。

（4）镜像 点击编辑工具栏中的“镜像”图标，将小阶梯孔的轮廓镜像复制至左侧，如图10-7b所示。

（5）绘制主视图轮廓 设置当前层为虚线层。点击绘图工具Ⅱ栏中的“孔/轴”图标，设置立即菜单为“孔”、“直接给出角度”，将立即菜单“3：中心线角度”修改为“90”，系统提示：

图10-6 绘制阶梯孔的主、俯视图（一）

图10-7 绘制阶梯孔的主、俯视图（二）

插入点：（拾取圆柱顶面中点为大阶梯孔插入点）

孔上一点或孔的长度：（在弹出的立即菜单中，将孔的起始直径修改为16，向下拖动光标，终止直径自动调整为16，选择立即菜单“4：”为“无中心线”）23↙

孔上一点或孔的长度：（将孔的起始直径修改为8，向下拖动光标，终止直径自动调整为8，用光标拾取底板底边中点）

孔上一点或孔的长度：（点击右键退出命令）

点击右键，重复“孔/轴”命令，立即菜单设置同前，系统提示：

插入点：（如图10-8a所示，利用导航功能，确定小阶梯孔的插入点）

孔上一点或孔的长度：（在弹出的立即菜单中，将孔的起始直径修改为12，向下拖动光标，终止直径自动调整为12，选择立即菜单“4：”为“有中心线”）3↙

孔上一点或孔的长度：（将孔的起始直径修改为6，向下拖动光标，终止直径自动调整为6）12-3↙

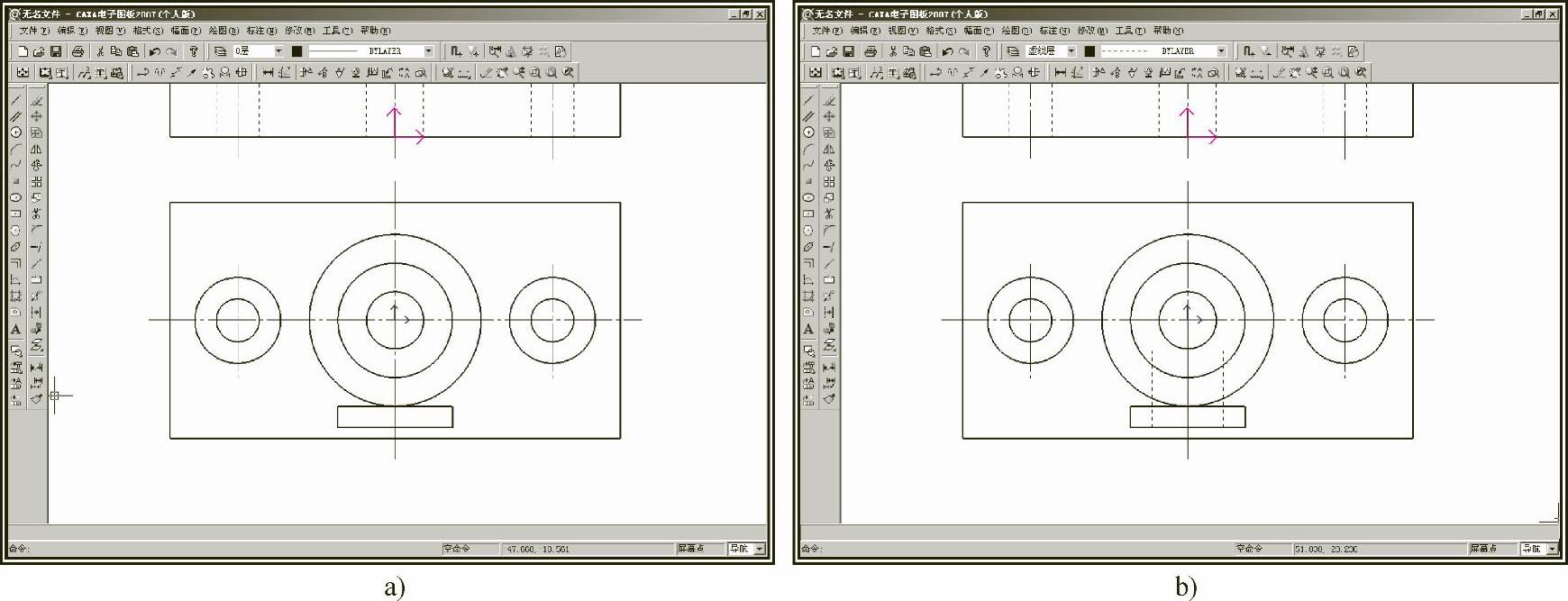

孔上一点或孔的长度：（点击右键退出命令）绘制出的图形如图10-8b所示。

图10-8 绘制阶梯孔的主、俯视图（三）

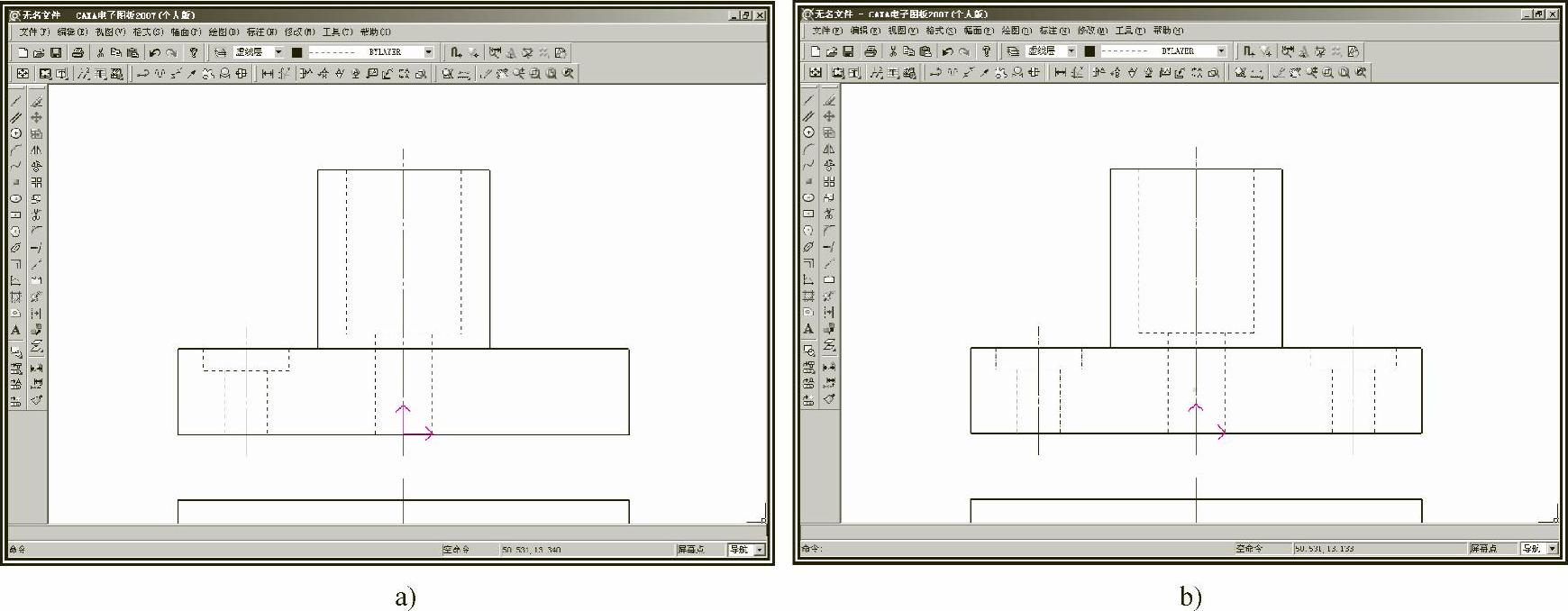

（6）整理图形 用删除和齐边命令，整理阶梯孔的轮廓线，如图10-9a所示。

（7）镜像 点击编辑工具栏中的“镜像”图标，将小阶梯孔的轮廓镜像复制至右侧，如图10-9b所示。

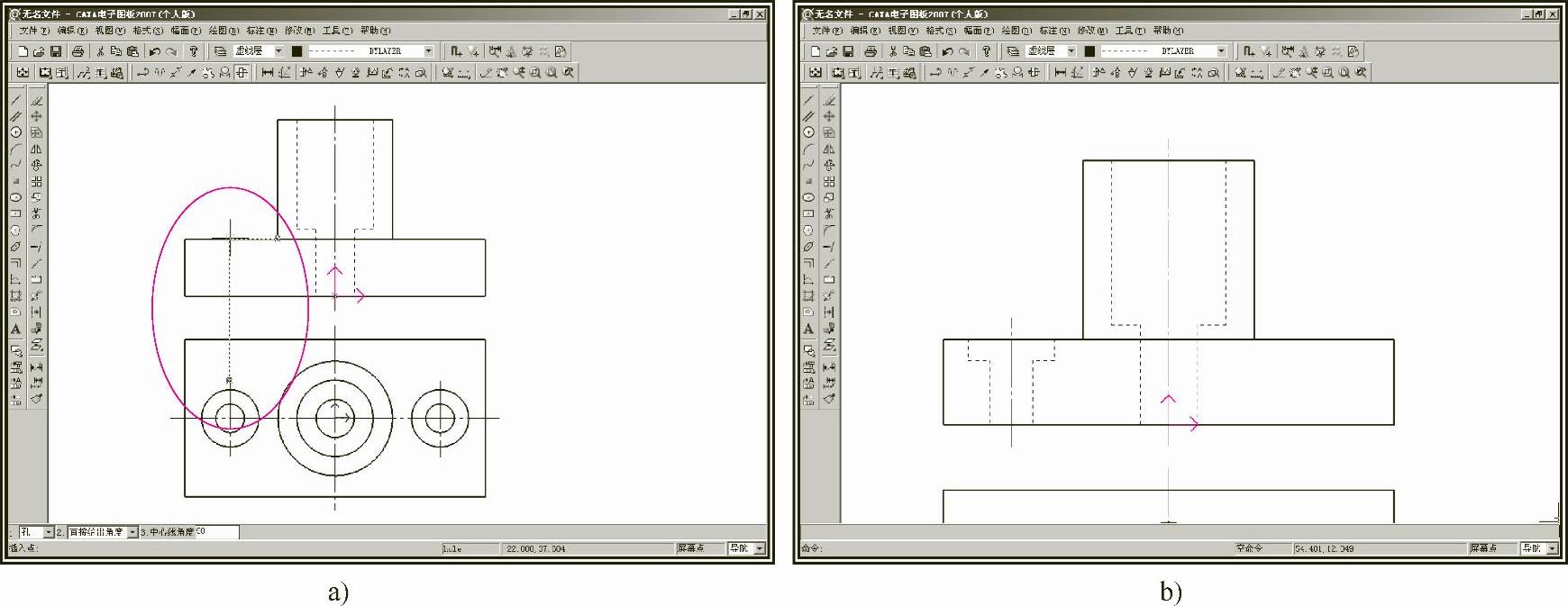

图10-9 绘制阶梯孔的主、俯视图（四）

4.绘制U形柱及横穿孔的主、俯视图

（1）绘制主视图上同心圆 点击主菜单中的【工具】→【用户坐标系】→【设置】命令，在圆柱顶面中点设置用户坐标系。

将当前层设置为0层。点击绘图工具栏中的“圆”图标，设置立即菜单为“圆心_半径”、“半径”、“无中心线”方式，系统提示：

圆心点：0，-13↙

输入半径或圆上一点：8↙

输入半径或圆上一点：5↙

（2）绘制U形柱的两条竖直线 点击绘图工具栏中的“直线”图标，设置立即菜单为“两点线”、“单个”、“正交”、“点方式”，系统提示：

第一点：（拾取大圆左象限点）

第二点或长度：（拾取圆柱顶面上点）

第一点：（拾取大圆右象限点）

第二点或长度：（拾取圆柱顶面上点）

（3）绘制水平中心线 将当前层设置为中心线层。绘制出圆的水平中心线，如图10-10a所示。

（4）整理主视图 用“裁剪”命令，裁剪掉上部圆弧，如图10-10b所示。

图10-10 绘制U形柱及穿孔主、俯视图（一）

（5）绘制俯视图 将当前层设置为0层。按键，切换俯视图上矩形中心处的坐标为当前用户坐标。点击绘图工具Ⅱ栏中的“孔/轴”图标，设置立即菜单为“轴”、“直接给出角度”，将立即菜单“3：中心线角度”修改为“90”，系统提示：

插入点：0，-15↙

轴上一点或轴的长度：（在弹出的立即菜单中，将轴的起始直径修改为16，向上拖动光标，终止直径自动调整为16，选择立即菜单“4：”为“无中心线”，拾取圆柱下象限点）

轴上一点或轴的长度：（点击右键，退出命令）

绘制出的图形，如图10-11a所示。

将当前层设置为虚线层。点击右键，重复“孔/轴”命令。设置立即菜单为“孔”、“直接给出角度”，将立即菜单“3：中心线角度”修改为“90”，系统提示：

插入点：（拾取上一步轴的插入点）

孔上一点或孔的长度：（在弹出的立即菜单中，将孔的起始直径修改为10，向上拖动光标至适当长度，单击左键）

孔上一点或孔的长度：（点击右键，退出命令）

绘制出的图形，如图10-11b所示。

图10-11 绘制U形柱及穿孔主、俯视图（二）

（6）整理俯视图 用删除、裁剪、齐边命令，整理俯视图，如图10-12所示。

5.存储文件

为防止意外，先将图形赋名“1001补画视图”存盘。操作方法同前。

6.补画全剖的左视图

（1）启用三视图导航功能 用动态平移法，将屏幕的显示中心调整到合适位置。点击主菜单中的【工具】→【三视图导航】命令（或按下功能键），系统提示：

第一点：（用光标在俯、左视图之间的适当位置确定一点）

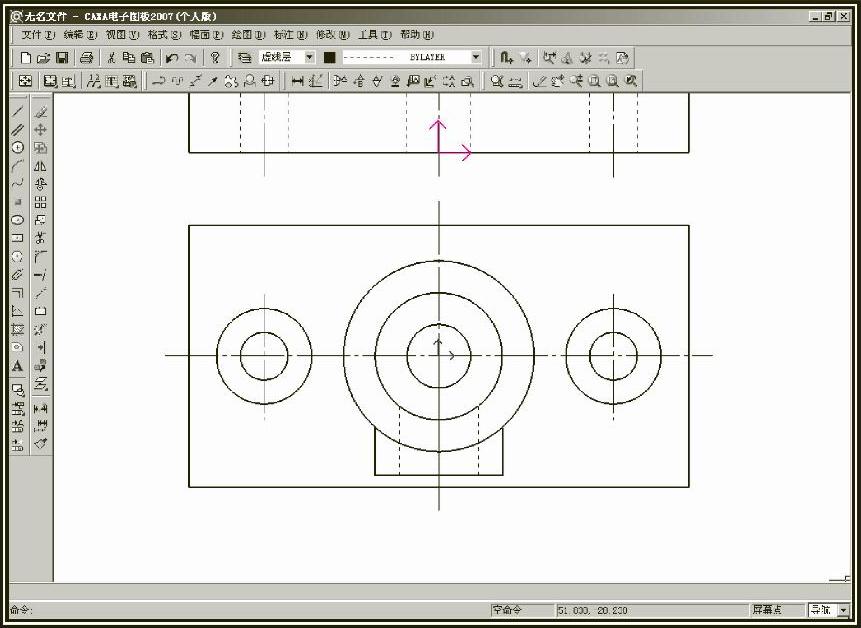

图10-12 绘制U形柱及穿孔主、俯视图（三）

第二点：（移动光标，可拖动出45°或135°的导航线。指定第二点，生成135°的黄色导航线）

（2）绘制左视图对称轴线 将当前层设置为中心线层。点击绘图工具栏中的“直线”图标，设置立即菜单为“两点线”、“单个”、“正交”、“点方式”，利用系统的导航功能，绘制左视图对称轴线，如图10-13a所示。

（3）绘制左视图外框 将当前层设置为0层。将绘制直线立即菜单中的“单个”切换为“连续”，利用系统的导航功能，绘制左视图外框，如图10-13b所示。

（4）复制大阶梯孔轮廓 因阶梯孔的主、左视图相同，故采用复制方式。

点击编辑工具栏中的“复制选择到”图标，设置立即菜单为“给定两点”、“保持原态”、“正交”方式，系统提示：

拾取添加：（拾取主视图上阶梯孔的轮廓线，点击右键确认）

第一点：（拾取孔轴线与底边交点，如图10-14a所示）

第二点：（拾取左视图对称线与底边交点）

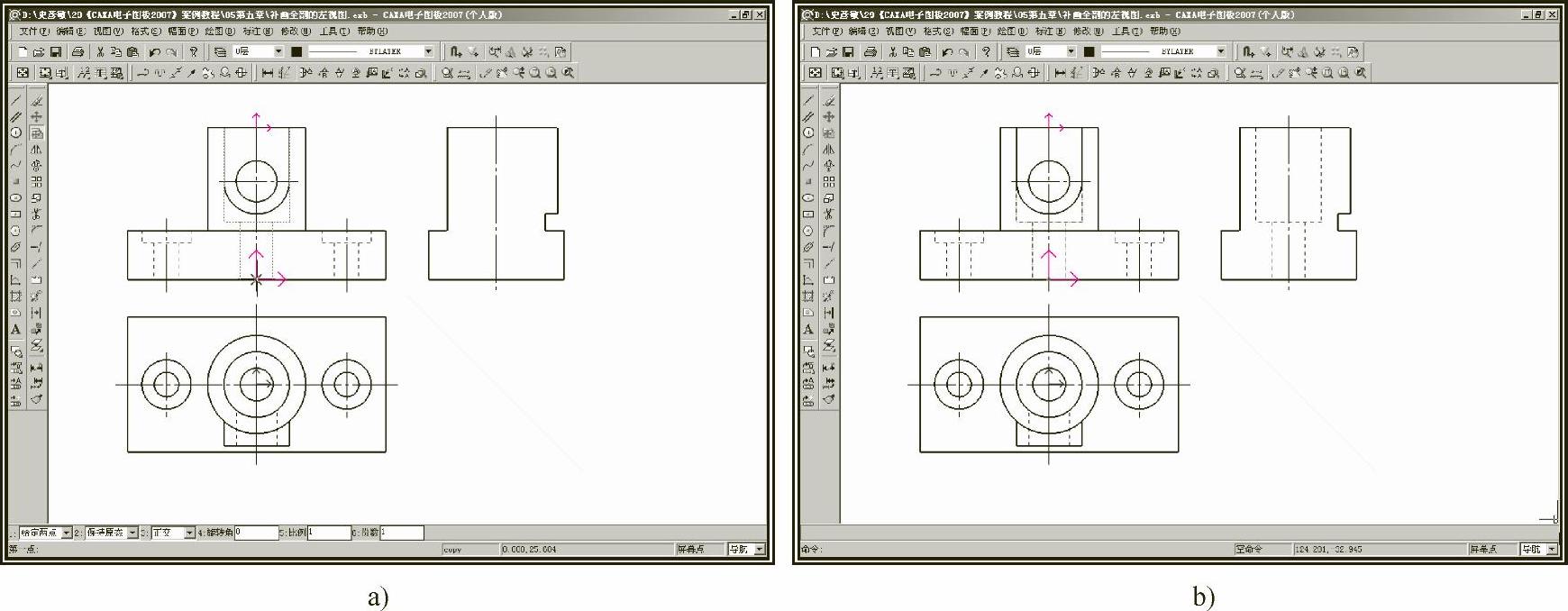

图10-13 补画全剖的左视图（一）

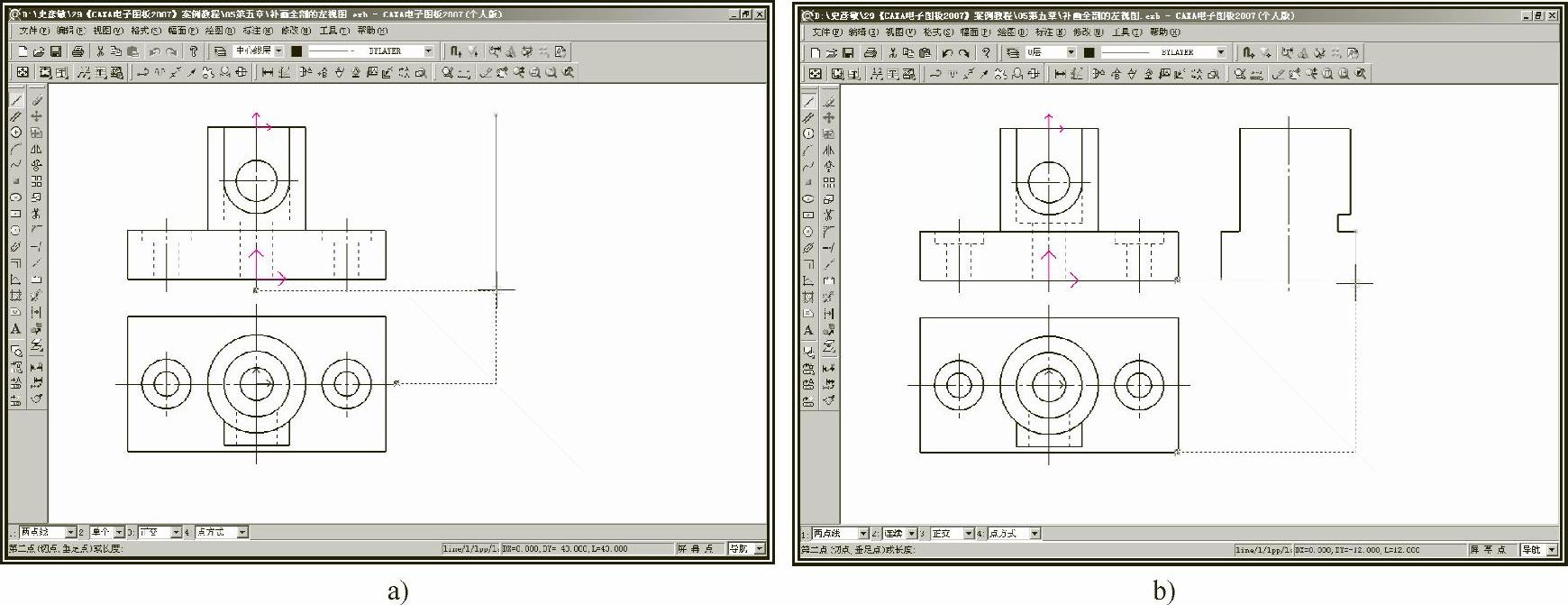

绘制完成的左视图，如图10-14b所示。

图10-14 补画全剖的左视图（二）

（5）修改虚线为粗实线 点击编辑工具栏中的“格式刷”图标，系统提示：

拾取源对象：（拾取视图上的任意一条粗实线）

拾取目标对象：（拾取左视图上的虚线）

拾取目标对象：（继续拾取左视图上的虚线，直到点击右键结束命令）

提示：拾取源对象只能单个拾取，而拾取目标对象时，即可单个拾取，也可用窗口拾取。

（6）绘制横穿孔轮廓 点击绘图工具Ⅱ栏中的“孔/轴”图标，设置立即菜单为“孔”、“直接给出角度”、“中心线角度”为“0”，系统提示：

插入点：（拾取图10-15a所示点为插入点）

孔上一点或孔的长度：（在弹出的立即菜单中，将孔的起始直径修改为10，选择立即菜单“4：”为“有中心线”，向左拖动光标，在竖直孔轮廓线上拾取一点）

绘制出的孔轮廓如图10-15b所示。

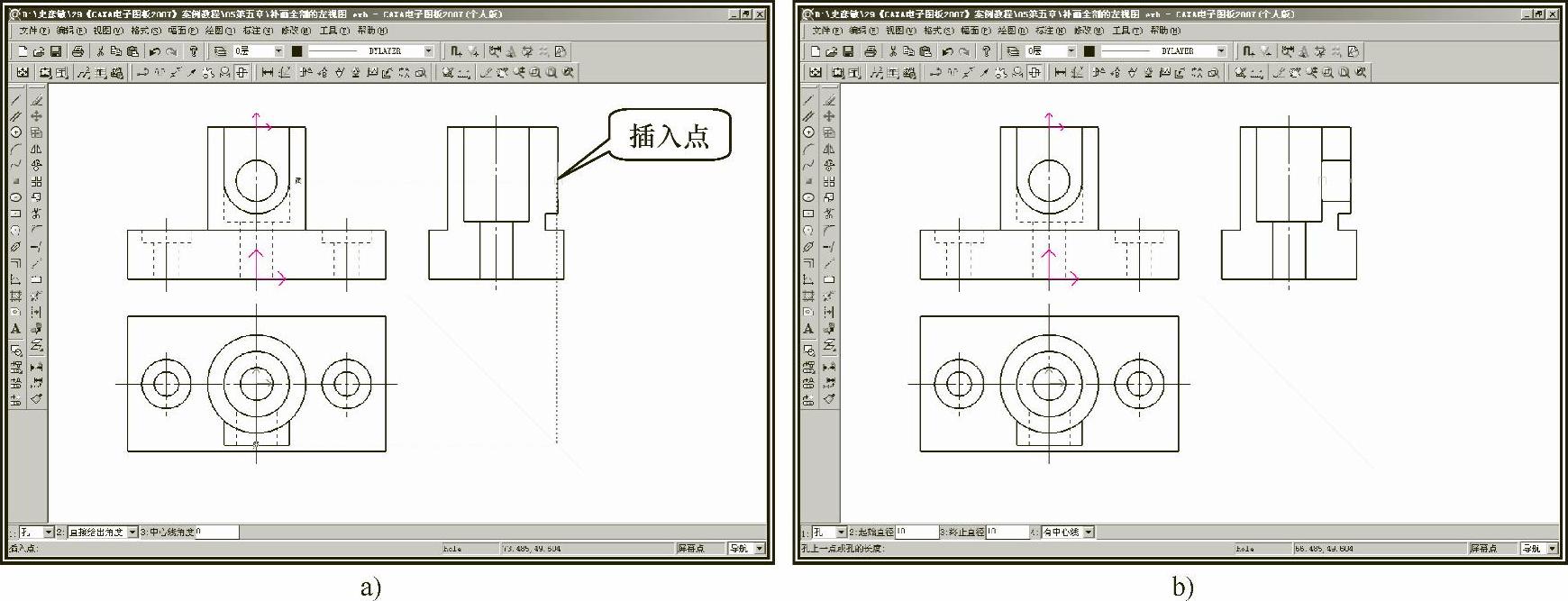

图10-15 补画全剖的左视图（三）

（7）绘制相贯线 点击绘图工具栏中的“圆弧”图标，选择“三点圆弧”方式绘制相贯线。

第一点：（根据相贯线的性质，拾取两相交孔外形轮廓线的一个交点1）

第二点：（利用系统的导航功能，拾取相贯线的最左点，如图10-16a所示）

第三点：（拾取两相交孔外形轮廓线的另一个交点2）

用“裁剪”命令，去除多余图线后的相贯线，如图10-16b所示。

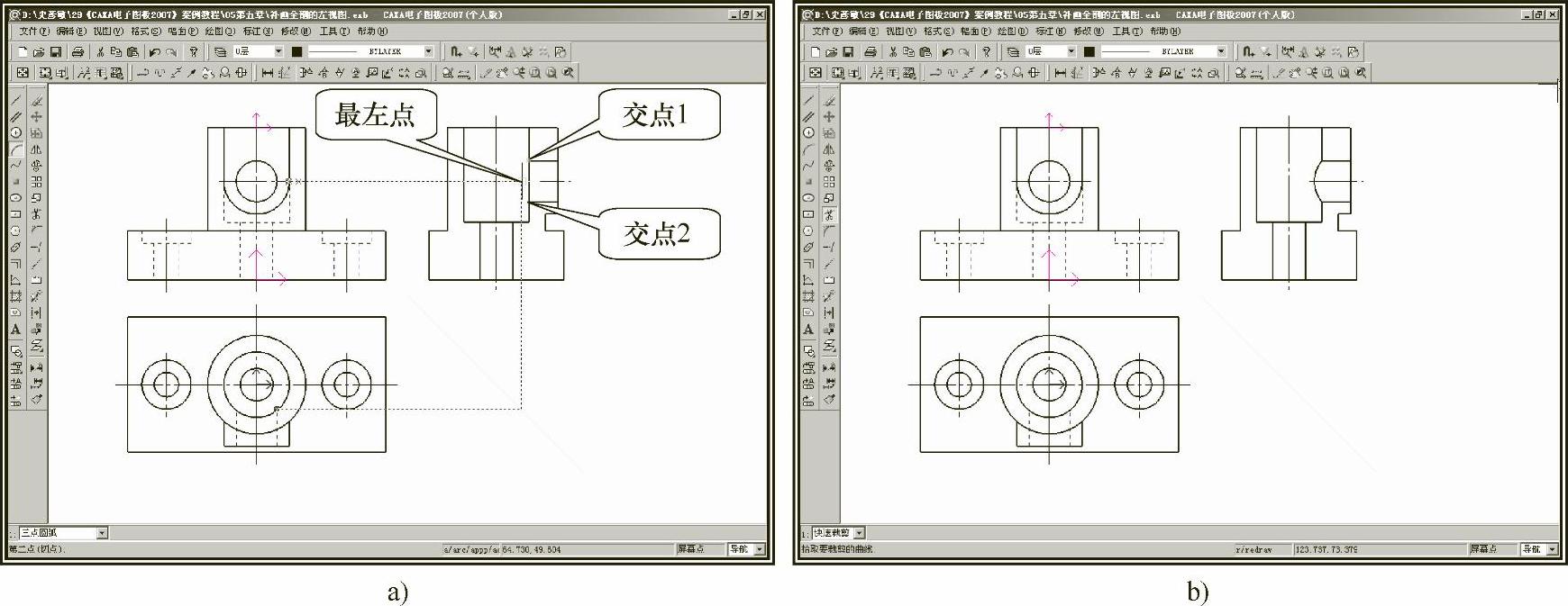

图10-16 补画全剖的左视图（四）

（8）绘制剖面线 点击绘图工具栏中的“剖面线”图标，弹出的立即菜单，如图10-17所示。

1）立即菜单“1：”：为“拾取点”和“拾取边界”的切换窗口。

图10-17 绘制剖面线立即菜单

●拾取点：在待画剖面线的封闭区域内拾取一点。

●拾取边界：拾取待画剖面线区域的边界。

提示：无论拾取点还是拾取边界，待画剖面线的区域必须是封闭的，否则操作无效。

2）立即菜单“2：”：可显示和修改剖面线间距。

3）立即菜单“3：”：可显示和修改剖面线角度。

4）立即菜单“4：”：可使相邻零件的剖面线相互错开。

采用系统默认的立即菜单，系统提示：

拾取环内点：（在图中三个待画剖面线的封闭环内拾取点，系统自动搜索最小内环，并将其边界变为红色，如图10-18a所示）

点击右键确认，完成剖面线的绘制，如图10-18b所示。

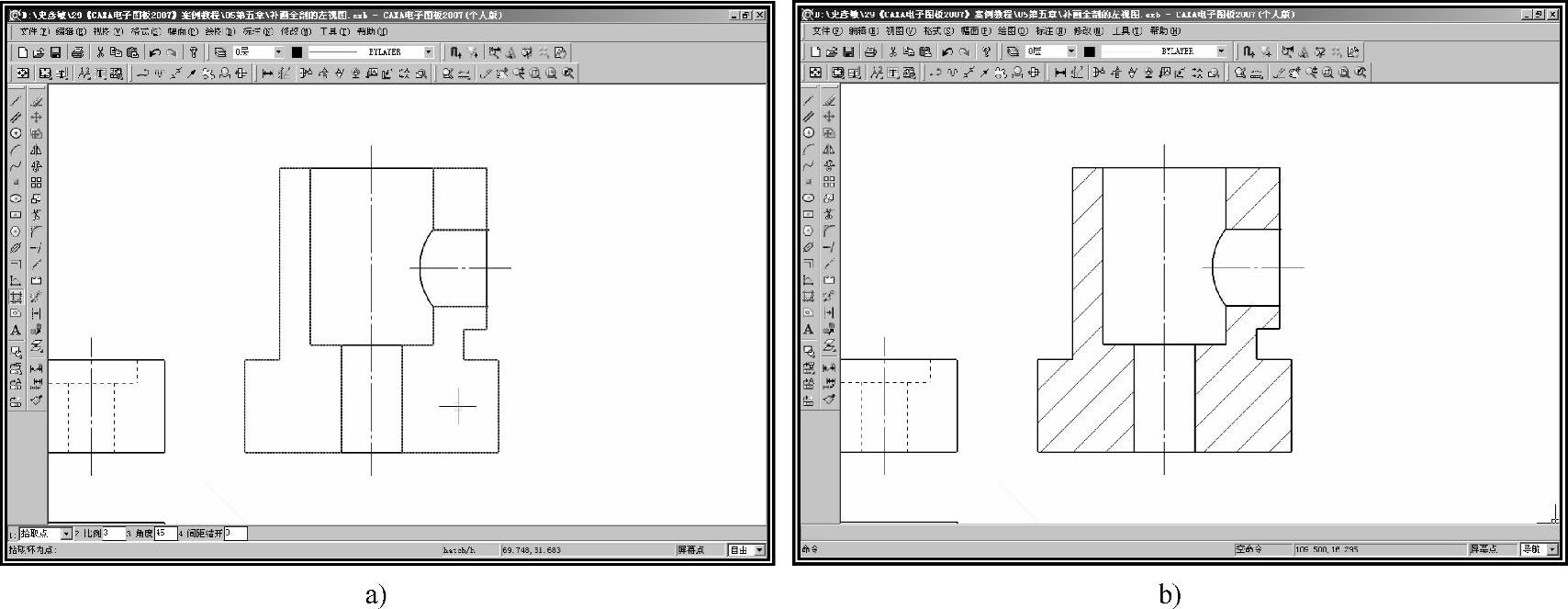

图10-18 补画全剖的左视图（五）

点击主菜单中的【工具】→【三视图导航】命令（或按下功能键），隐藏导航线并取消三视图导航操作。

7.检查修改

对全图进行检查修改，确认无误后，点击常用工具栏中的“显示全部”图标，使所绘图形充满屏幕，再点击“存储文件”图标存储文件。
