机械制图与计算机绘图
1.12.6.2 二、绘图方法与步骤
二、绘图方法与步骤

本例要求按1∶4的比例绘图,但为使作图方便、快捷,应先按图中所注尺寸1∶1绘制图形。待图形绘制完成并标注尺寸后,再进行比例缩放,使之达到题目要求。

1.绘制上部凹形

(1)绘制矩形 点击绘图工具栏中的“矩形”图标978-7-111-38957-6-Chapter10-134.jpg,选择“长度和宽度”方式绘制矩形。按图例中的尺寸将立即菜单“4:长度”修改为216,将立即菜单“5:宽度”修改为30。系统提示:

定位点:(用光标在图中适当位置输入定位点)

绘制出长216、宽30的矩形,如图9-46a所示。

(2)绘制圆角 点击编辑工具栏中的“过渡”图标978-7-111-38957-6-Chapter10-135.jpg,选择“圆角”、“裁剪”方式,将立即菜单“3:半径”修改为16。系统提示:

拾取第一条曲线:(拾取矩形的左边框,该线变为红色点线)

拾取第二条曲线:(拾取矩形的底边框)

此时,两线间的直角消失,取而代之的是半径为16的圆角。

系统继续提示:

拾取第一条曲线:

继续拾取,绘制出右侧圆角,如图9-46b所示。

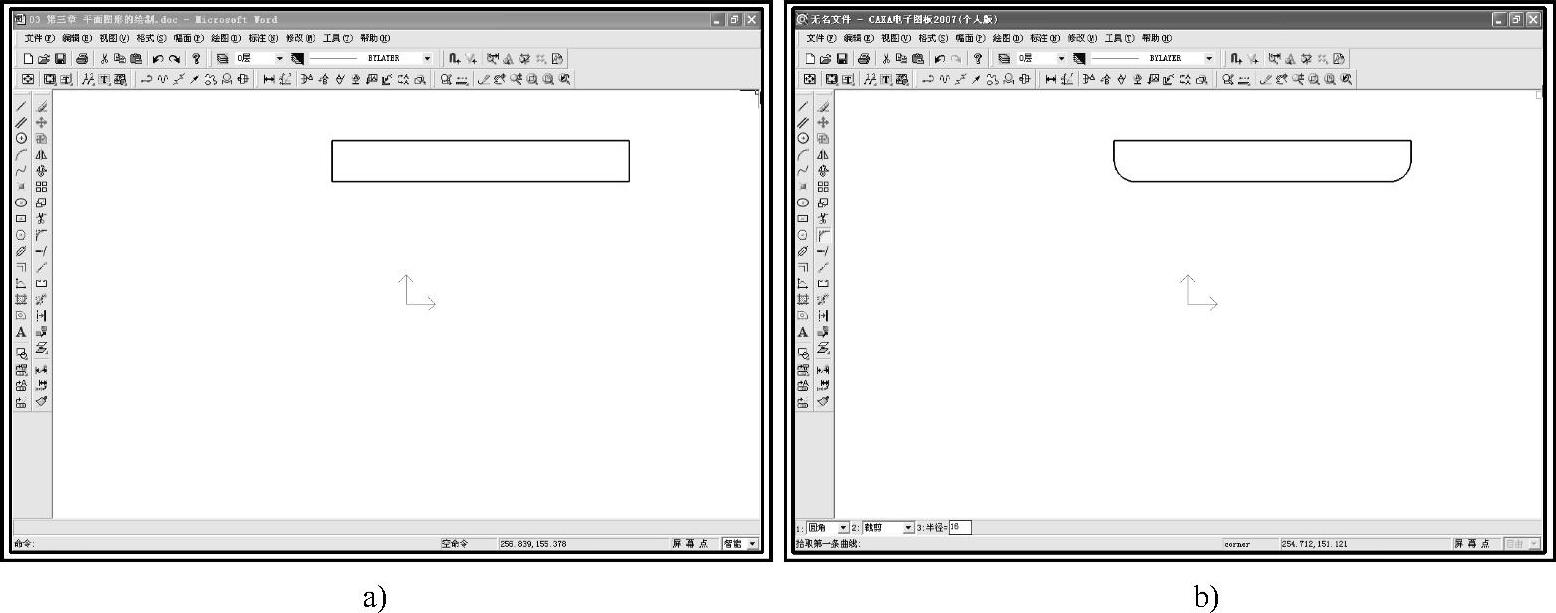

图9-46 绘制上部凹形(一)

(3)新设置用户坐标系 点击主菜单中的【工具】→【用户坐标系】→【设置】命令,系统提示:

请指定用户坐标系原点:(拾取矩形的右上角点)

请输入旋转角度:↙(或点击右键)

新设置的用户坐标系呈粉红色,为当前用户坐标系。

(4)绘制小圆 点击绘图工具栏中的“圆”图标978-7-111-38957-6-Chapter10-137.jpg,设置立即菜单为“圆心_半径”、“半径”、“无中心线”方式,系统提示:

圆心点:-36↙

输入半径或圆上一点:10↙

用户坐标系及绘制出的图形如图9-47a所示。

(5)删除当前用户坐标系 点击主菜单中的【工具】→【用户坐标系】→【删除】命令,系统弹出提示框,如图9-47b所示。点击978-7-111-38957-6-Chapter10-138.jpg按钮,删除新设置的当前用户坐标系。

(6)裁剪操作 点击编辑工具栏中的“裁剪”图标978-7-111-38957-6-Chapter10-139.jpg,剪掉小圆上半圆弧。

(7)镜像操作 点击编辑工具栏中的“镜像”图标978-7-111-38957-6-Chapter10-140.jpg,设置立即菜单为“拾取两点”、“正交”、“复制”,系统提示:

拾取添加:(拾取小圆下半圆弧,点击右键确认)

第一点:(拾取矩形上边框的中点)

第二点:(拾取矩形下边框的中点)

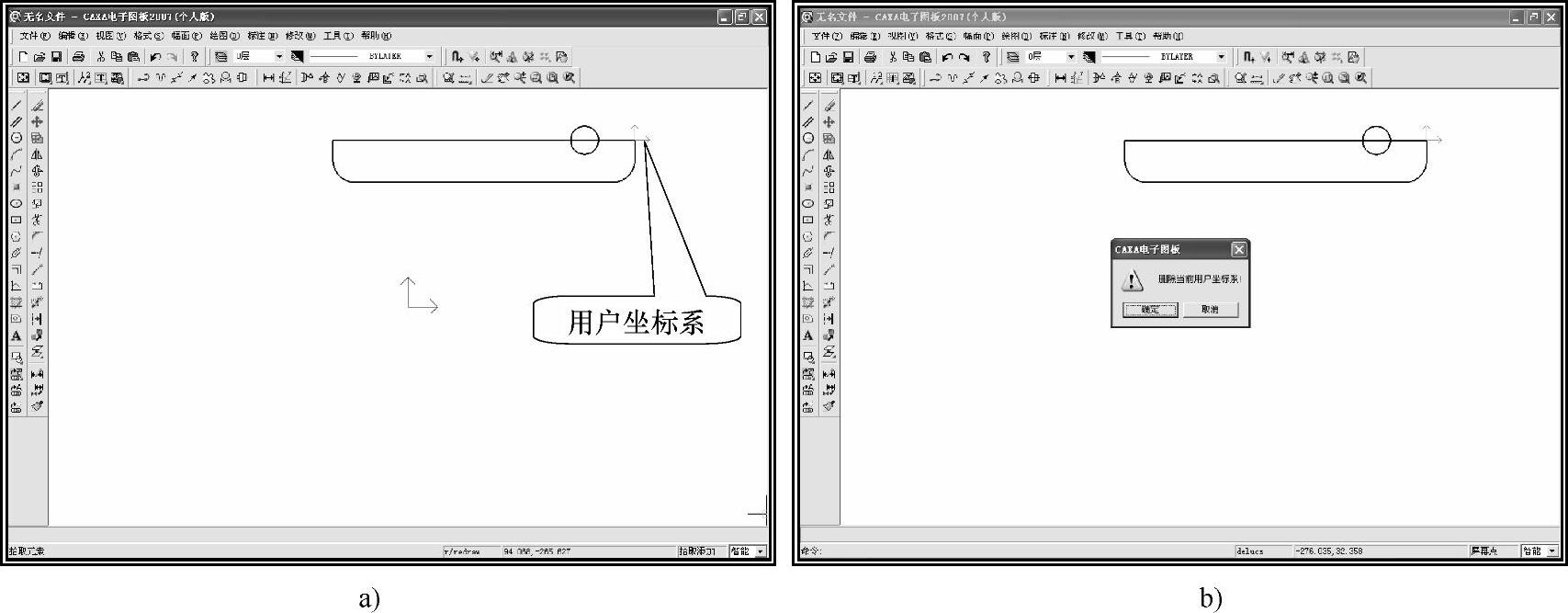

图9-47 绘制上部凹形(二)

完成裁剪和镜像操作后的图形如图9-48a所示。

(8)绘制两小圆切线 点击绘图工具栏中的“直线”图标978-7-111-38957-6-Chapter10-142.jpg,使用“两点线”、“单个”、“正交”、“点方式”,捕捉两小圆弧下象限点,绘制直线,如图9-48b所示。

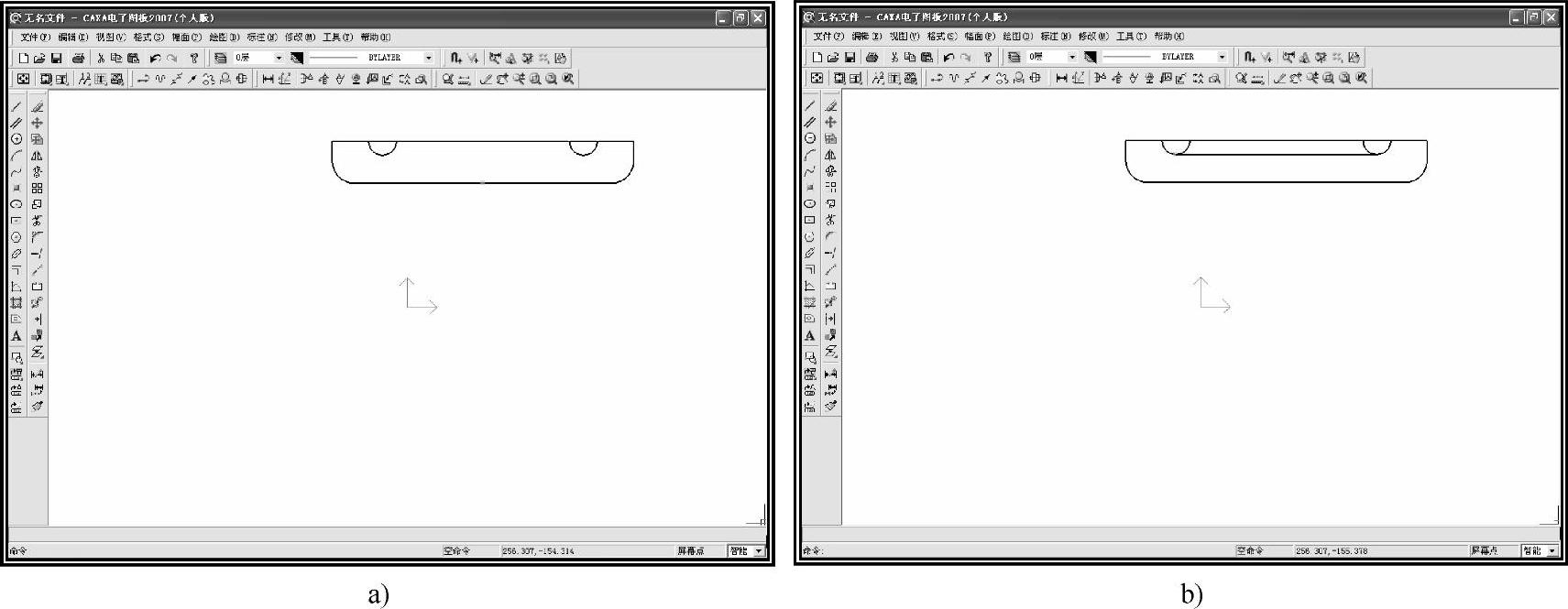

图9-48 绘制上部凹形(三)

(9)整理图形 用“裁剪”命令,剪掉多余轮廓线,完成上部凹形的绘制。

2.绘制下部长圆形

(1)新设置用户坐标系 点击主菜单中的【工具】→【用户坐标系】→【设置】命令,系统提示:

请指定用户坐标系原点:(拾取凹形的左上角点)

请输入旋转角度:↙(或点击右键)

(2)绘制圆 点击绘图工具栏中的“圆”图标978-7-111-38957-6-Chapter10-144.jpg,设置立即菜单为“圆心_半径”、“半径”、“无中心线”方式,系统提示:

圆心点:-132,-168↙

输入半径或圆上一点:24↙

修改立即菜单“3:”为“有中心线”方式,中心线延长长度取默认值,系统提示:

输入半径或圆上一点:44↙

绘制出的同心圆如图9-49a所示。

(3)删除当前用户坐标系 点击主菜单中的【工具】→【用户坐标系】→【删除】命令,在弹出的提示框中,点击978-7-111-38957-6-Chapter10-145.jpg按钮,删除新设置的当前用户坐标系。

(4)复制 点击编辑工具栏中的“复制选择到”图标978-7-111-38957-6-Chapter10-146.jpg,设置立即菜单为“给定偏移”、“保持原态”、“正交”方式,系统提示:

拾取添加:(拾取两同心圆及竖直中心线,点击右键确认)

X或Y方向偏移量:(光标右移)108↙

复制后的图形如图9-49b所示。

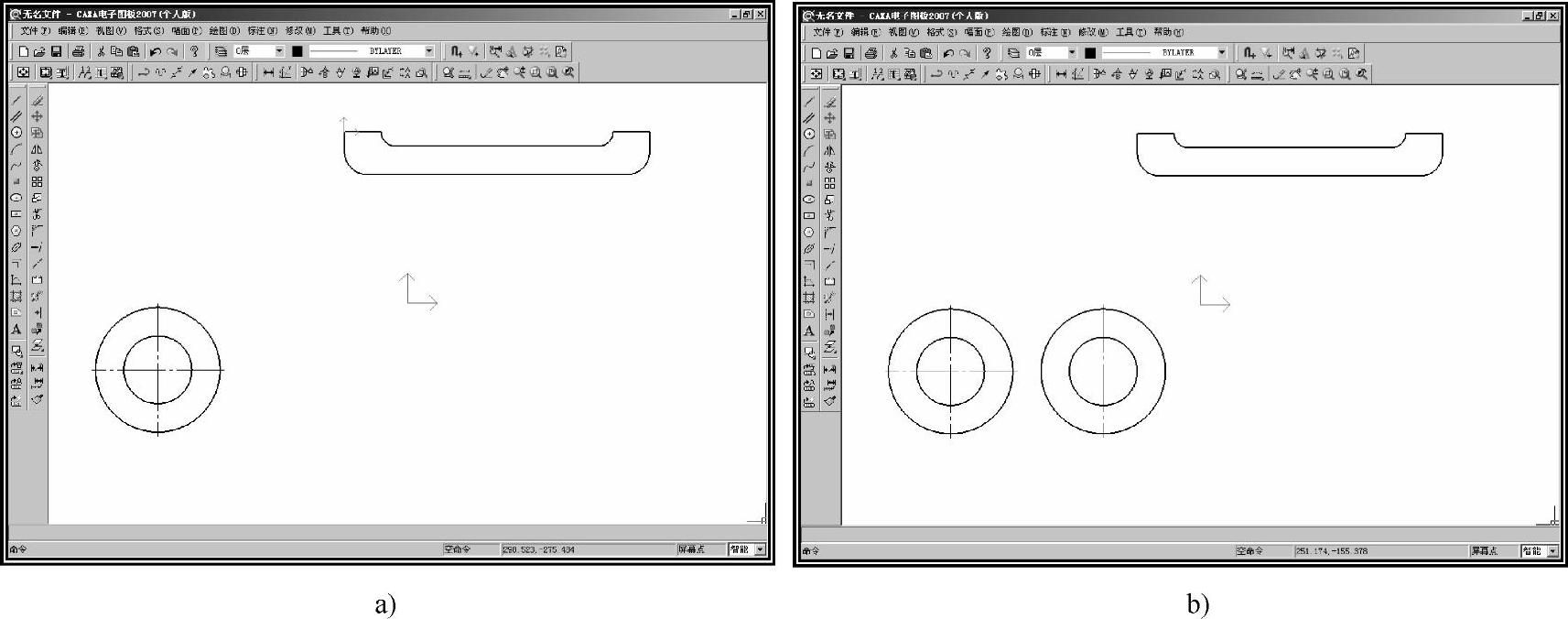

图9-49 绘制下部长圆形(一)

(5)整理图形 用“裁剪”命令,剪掉两组同心圆的多余轮廓线,如图9-50a所示。

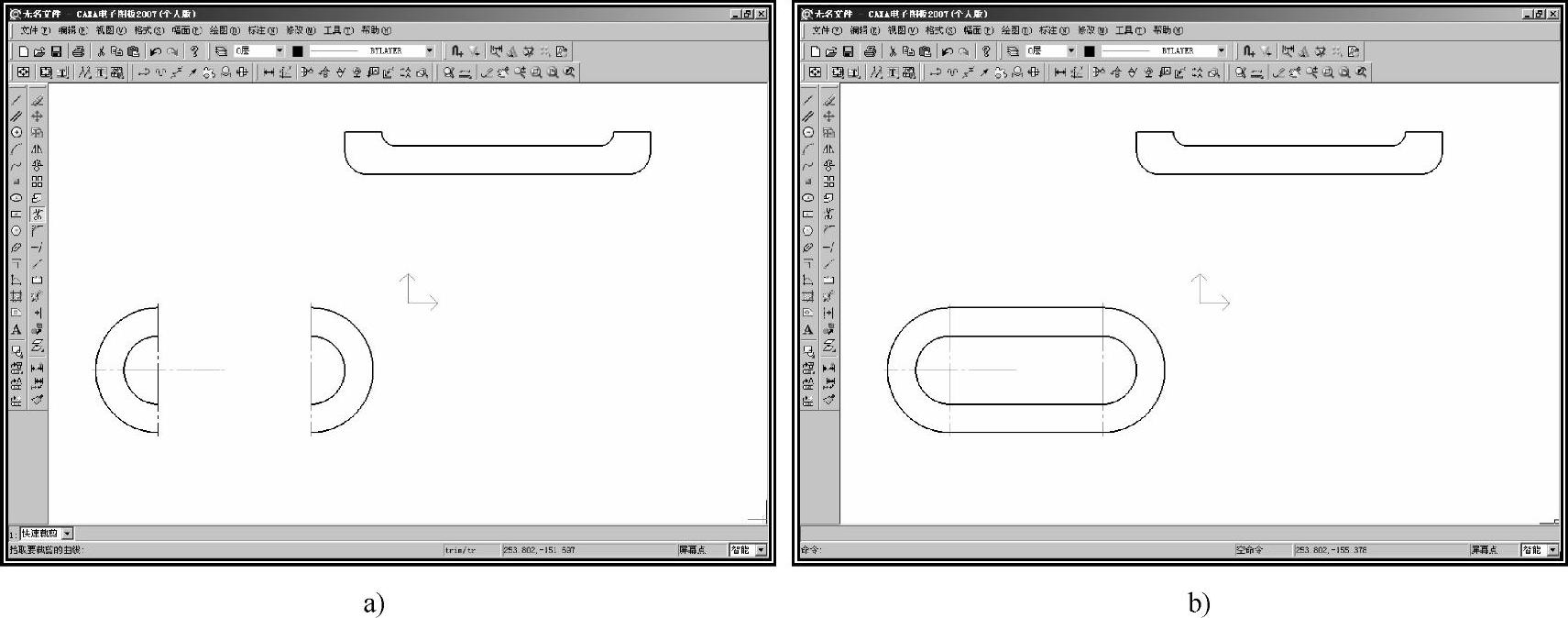

图9-50 绘制下部长圆形(二)

(6)绘制两圆公切线。点击绘图工具栏中的“直线”图标978-7-111-38957-6-Chapter10-149.jpg,设置立即菜单为“两点线”、“单个”、“正交”、“点方式”,系统提示:

第一点:(拾取左圆弧端点)

第二点或长度:(拾取右侧对应圆弧端点)

……

绘制出的图形如图9-50b所示。

(7)拉伸水平中心线 点击编辑工具栏中的“拉伸”图标978-7-111-38957-6-Chapter10-150.jpg,立即菜单为“单个拾取”,系统提示:

拾取曲线:(在水平中心线右半部分任意拾取一点)

拉伸到:(沿水平方向拉伸到适当位置,单击左键)

3.绘制30°斜线和R20圆角

(1)绘制角度线 点击绘图工具栏中的“直线”图标978-7-111-38957-6-Chapter10-151.jpg,设置立即菜单为“角度线”、“X轴夹角”、“到点”,将角度值修改为30,系统提示:

第一点:(按下978-7-111-38957-6-Chapter10-152.jpg,在弹出的工具点菜单中选择“切点”后,在左侧的大圆弧上拾取一点,拖出一条与X轴夹角为30°的斜线,如图9-51a所示)

第二点或长度:(任意给定第二点,绘制出斜线)

(2)绘制R20圆角 点击编辑工具栏中的“过渡”图标978-7-111-38957-6-Chapter10-153.jpg,设置立即菜单为“圆角”、“裁剪”方式,将立即菜单“3:半径”修改为20,系统提示:

拾取第一条曲线:(拾取30°斜线)

拾取第二条曲线:(拾取凹形左侧竖直线)

绘制出半径为20的圆角,如图9-51b所示。

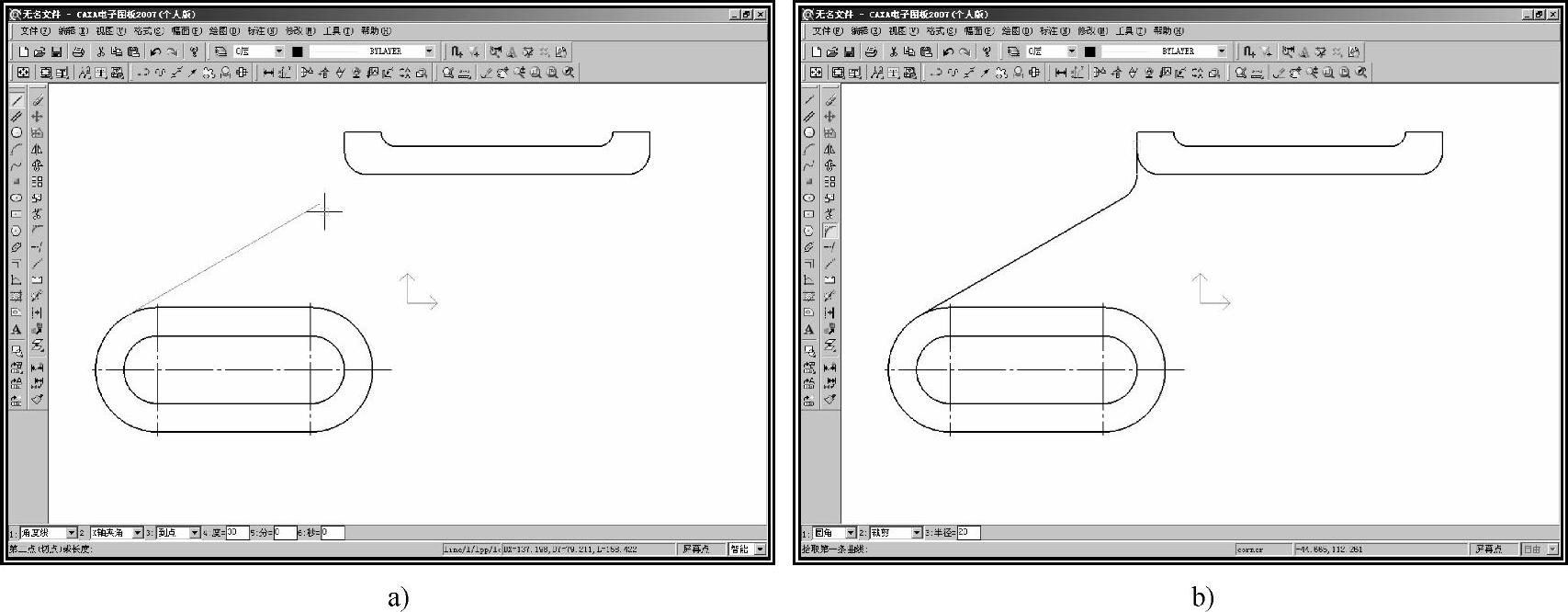

图9-51 绘制30°斜线和R20圆角

4.绘制其余轮廓线

(1)新设置用户坐标系 点击主菜单中的【工具】→【用户坐标系】→【设置】命令,系统提示:

请指定用户坐标系原点:(拾取凹形的右上角点)

请输入旋转角度:↙(或点击右键)

(2)绘制R126圆 点击绘图工具栏中的“圆”图标978-7-111-38957-6-Chapter10-155.jpg,设置立即菜单为“圆心_半径”、“半径”、“无中心线”方式,系统提示:

圆心点:-126,-40↙

输入半径或圆上一点:126↙

绘制出的圆如图9-52a所示。

(3)绘制两圆公切线 点击绘图工具栏中的“直线”图标978-7-111-38957-6-Chapter10-156.jpg,设置立即菜单为“两点线”、“单个”、“非正交”,系统提示:

第一点:(用工具点菜单捕捉R126圆的切点)

第二点或长度:(用工具点菜单捕捉R126圆左下方小圆的切点)

绘制两圆的公切线,如图9-52b所示。

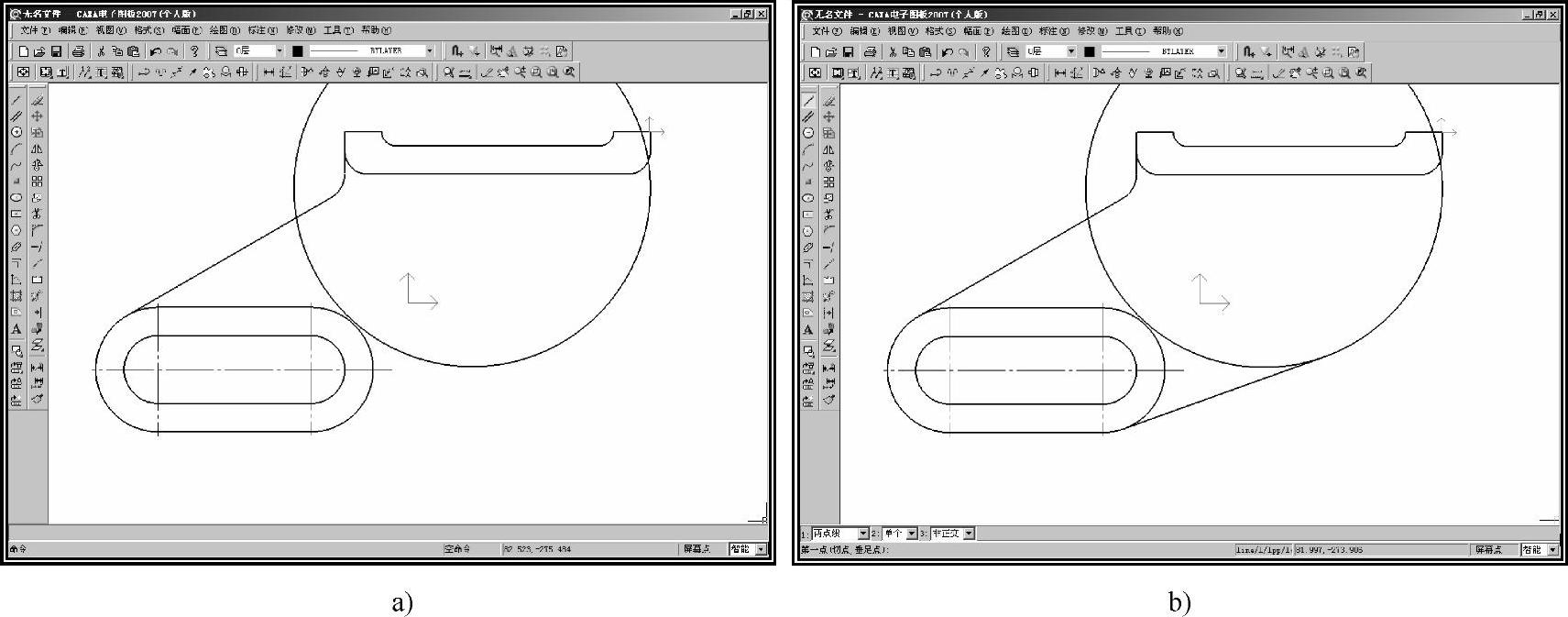

图9-52 绘制其余轮廓(一)

(4)将矩形的右边框延伸至R126圆 点击编辑工具栏中的“齐边”图标978-7-111-38957-6-Chapter10-158.jpg,系统提示:

拾取剪刀线:(拾取R126圆,使之作为边界)

拾取要编辑的曲线:(拾取凹形的最右直线,使其延伸)

执行了“齐边”命令后,矩形的右边框延伸至R126圆,且与之相切,如图9-53a所示。

(5)去除R126圆的多余部分 点击编辑工具栏中的“齐边”图标978-7-111-38957-6-Chapter10-159.jpg,系统提示:

拾取剪刀线:(拾取与R126圆相切的斜线)

拾取要编辑的曲线:(拾取R126圆)

执行了“齐边”命令后的图形,如图9-53b所示。

(6)删除当前用户坐标系 同前,此处不再赘述。

5.标注尺寸

(1)设置文字参数 点击设置工具栏中的“文字参数”图标978-7-111-38957-6-Chapter10-160.jpg,在弹出的“文本风格”对话框中,选择当前风格为“机械”。将风格参数中的倾斜角修改为15,先点击978-7-111-38957-6-Chapter10-161.jpg按钮,再点击978-7-111-38957-6-Chapter10-162.jpg按钮,完成文本风格的设置。

(2)设置标注参数 点击设置工具栏中的“标注参数”图标978-7-111-38957-6-Chapter10-163.jpg,在弹出的“标注风格”对话框中,选择标注风格“机械”,点击978-7-111-38957-6-Chapter10-164.jpg按钮。在弹出的“编辑风格-机械”对话框中,点击“单位和精度相关”选项卡,选择尺寸标注的精度为0。点击978-7-111-38957-6-Chapter10-165.jpg按钮,返回到“标注风格”对话框。点击978-7-111-38957-6-Chapter10-166.jpg按钮,将所选标注风格设为“当前”后,点击978-7-111-38957-6-Chapter10-167.jpg按钮,完成标注风格的设置。

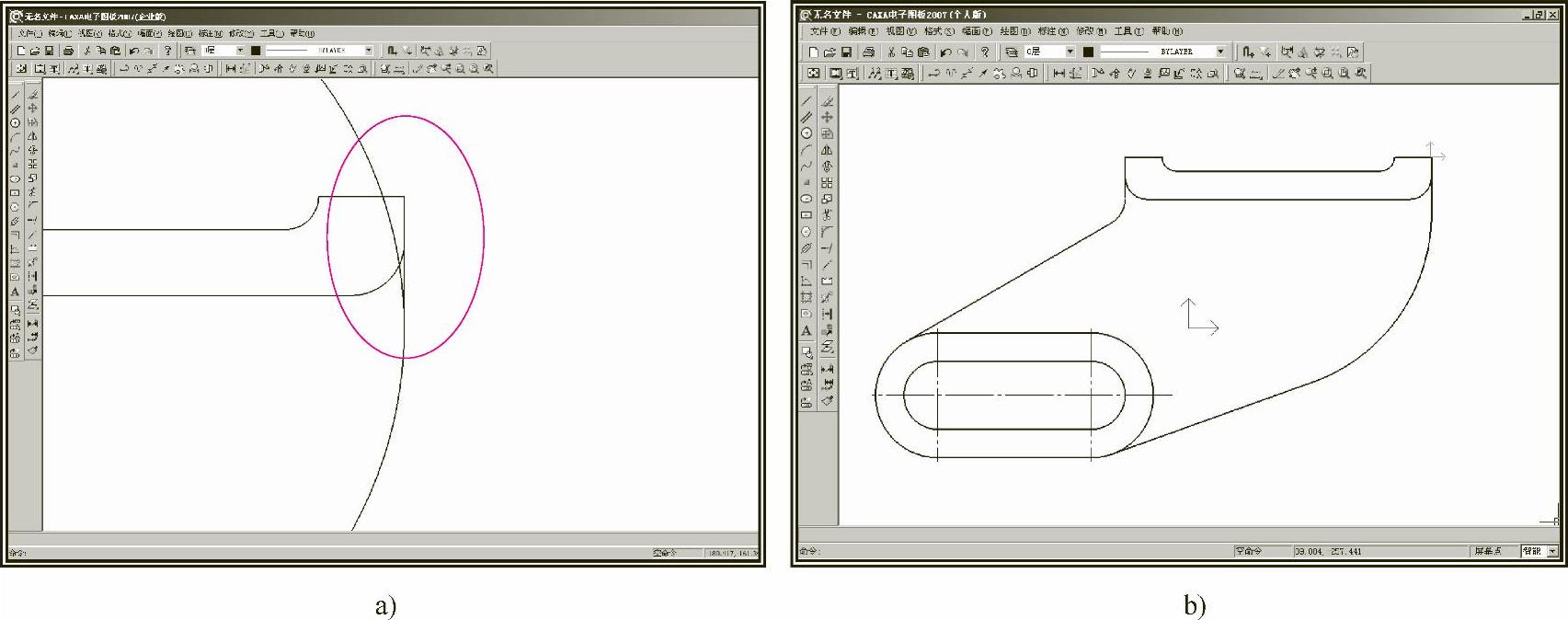

图9-53 绘制其余轮廓(二)

(3)标注圆弧尺寸 点击标注工具栏中的“尺寸标注”图标978-7-111-38957-6-Chapter10-169.jpg,使用“文字水平”方式,注出四个半径尺寸,如图9-54a所示。

用“文字平行”方式,注出另两个半径尺寸R20、R126,如图9-54b所示。

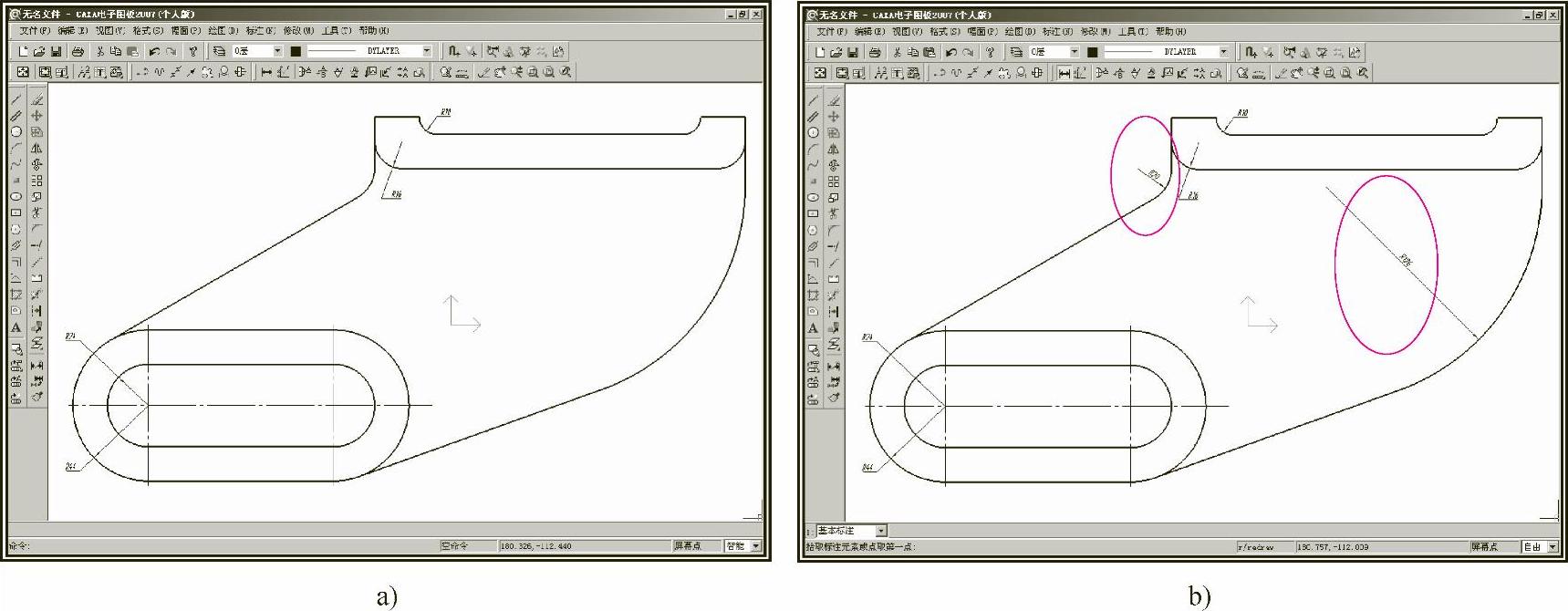

图9-54 尺寸标注(一)

(4)标注左下方两圆弧的定位尺寸 系统提示:

拾取标注元素或点取第一点:(拾取左侧的竖直中心线)

拾取另一个标注元素或指定尺寸线位置:(拾取右侧的竖直中心线)

尺寸线位置:(移动光标至合适位置后,单击左键)

注出的尺寸如图9-55a所示。

(5)标注R126圆弧的圆心定位尺寸 系统提示:

拾取标注元素或点取第一点:(按下空格键,从弹出的工具点菜单中选择“圆心”后,拾取R126圆弧)

拾取另一个标注元素或点取第二点:(拾取凹形的右边框)

尺寸线位置:(移动光标至合适位置后,单击左键)

注出的水平方向定位尺寸126如图9-55b所示。

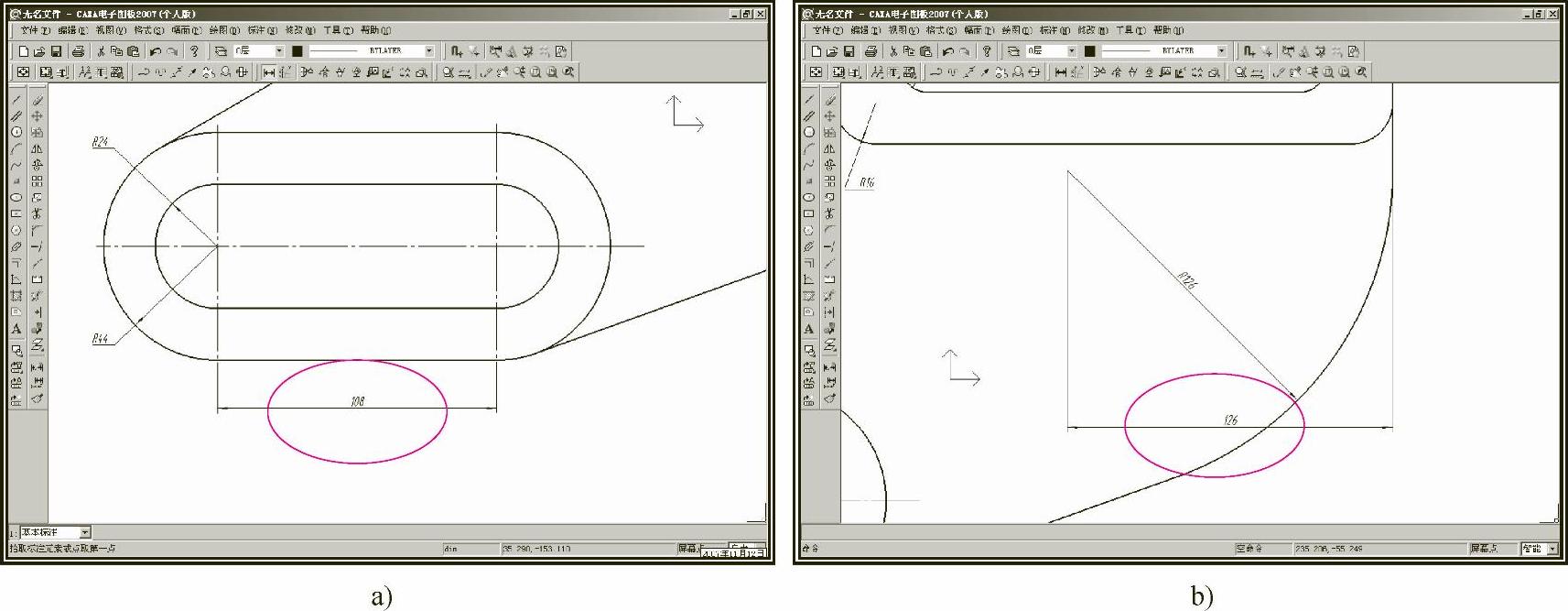

图9-55 尺寸标注(二)

采用同样方法,注出另一个方向的定位尺寸。

(6)标注角度尺寸 系统提示:

拾取标注元素或点取第一点:(拾取30°斜线)

拾取另一个标注元素或指定尺寸线位置:(拾取下方的水平点画线)

尺寸线位置:(移动光标至合适位置后,单击左键)

(7)标注30、168两个尺寸 在立即菜单中将“基本标注”方式切换为“基准标注”方式,系统提示:

拾取线性尺寸或第一引出点:(拾取矩形上边框)

拾取另一个引出点:(拾取矩形上边框)

尺寸线位置:(移动光标至合适位置后,单击左键,注出尺寸30)

第二引出点:(考虑到图形最后要按比例缩小,故将立即菜单“4:尺寸线偏移”适当增大至24,拾取下方的水平点画线,注出尺寸168)

第二引出点:(按978-7-111-38957-6-Chapter10-172.jpg键结束)

注出的尺寸,如图9-56a所示。

(8)标注上方的连续尺寸 点击标注工具栏中的“尺寸标注”图标978-7-111-38957-6-Chapter10-173.jpg,用“基本标注”方式,注出右上部尺寸26后,在立即菜单中将“基本标注”方式切换为“连续标注”方式,系统提示:

拾取线性尺寸或第一引出点:(拾取刚标注26尺寸的左侧)

第二引出点:(向左移动光标,拾取图9-56b中所示点,注出尺寸164)

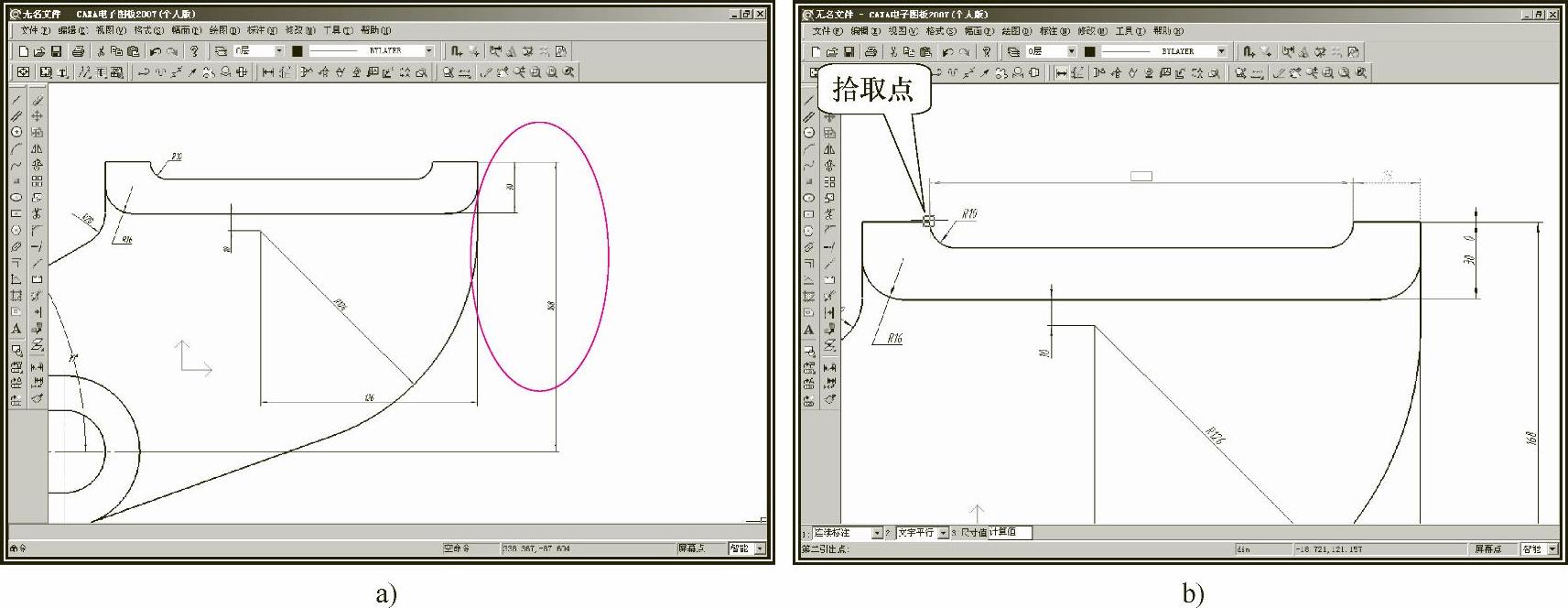

图9-56 尺寸标注(三)

第二引出点:(按978-7-111-38957-6-Chapter10-175.jpg键结束)

用同样方法注出尺寸216、132,不再赘述。

6.按比例缩小图形

点击编辑工具栏中的“比例缩放”图标978-7-111-38957-6-Chapter10-176.jpg,系统提示:

拾取添加:(拾取图形及全部尺寸,点击右键确认)

设置立即菜单为“移动”、“尺寸值不变”、“比例不变”,系统提示:

基点:(在适当位置指定基点)

比例系数:1/4↙

所选图形按比例缩小,但尺寸数值及尺寸标注参数未发生变化。

7.存储文件

1)检查全图,确认无误后,点击常用工具栏中的“显示全部”图标978-7-111-38957-6-Chapter10-177.jpg,使所绘图形充满屏幕。

2)点击“存储文件”图标978-7-111-38957-6-Chapter10-178.jpg,在“另存文件”对话框中的文件名输入框内输入文件名“1202平面图形”后,点击978-7-111-38957-6-Chapter10-179.jpg按钮存储文件。
