二、绘图方法与步骤

1.绘制矩形

（1）选择当前层 因为所绘图形为粗实线，故当前层选择“0层”。

（2）绘制矩形 点击绘图工具栏中的“矩形”图标，弹出的立即菜单如图9-32所示。

1）立即菜单“1：”：为“两角点”和“长度和宽度”两种绘制矩形方式的切换窗口。

●两角点：直接指定矩形的两个对角点。

●长度和宽度：指定矩形的长度和宽度。

2）立即菜单“2：”：为“无中心线”和“有中心线”两种方式的切换窗口。

设置立即菜单为“长度和宽度”、“中心定位”、“有中心线”方式，修改矩形长度为210，宽度为125，系统提示：

定位点：（在屏幕上适当位置指定一点，完成矩形的绘制）

2.圆角过渡

圆角过渡为过渡的一种方式，即在两圆弧（或直线）之间进行圆角的光滑过渡。

点击编辑工具栏中的“过渡”图标，弹出的立即菜单如图9-33所示。

立即菜单“1：”为选项菜单，可在单击后弹出的选项中选择。如图9-34所示，过渡包括圆角、多圆角、倒角、外倒角、内倒角、多倒角和尖角等7个选项。

图9-32 矩形的立即菜单

图9-33 过渡的立即菜单

图9-34 过渡的选 项菜单

●圆角：一次绘制一个圆角。

●多圆角：同时在首尾相接的直线间绘制多个圆角。

●倒角：一次绘制一个倒角。

●外倒角：用于在轴端或孔肩绘制倒角。

●内倒角：用于在孔端或轴肩绘制倒角。

●多倒角：同时在首尾相连的直线间绘制多个倒角。

●尖角：使拾取的两条非平行线正好相交。

设置立即菜单为“多圆角”，修改圆角半径为20，系统提示：

拾取首尾相连的直线：（拾取矩形，完成圆角绘制）

未绘制圆角的矩形，如图9-35a所示。执行“过渡”命令后的矩形，如图9-35b所示。

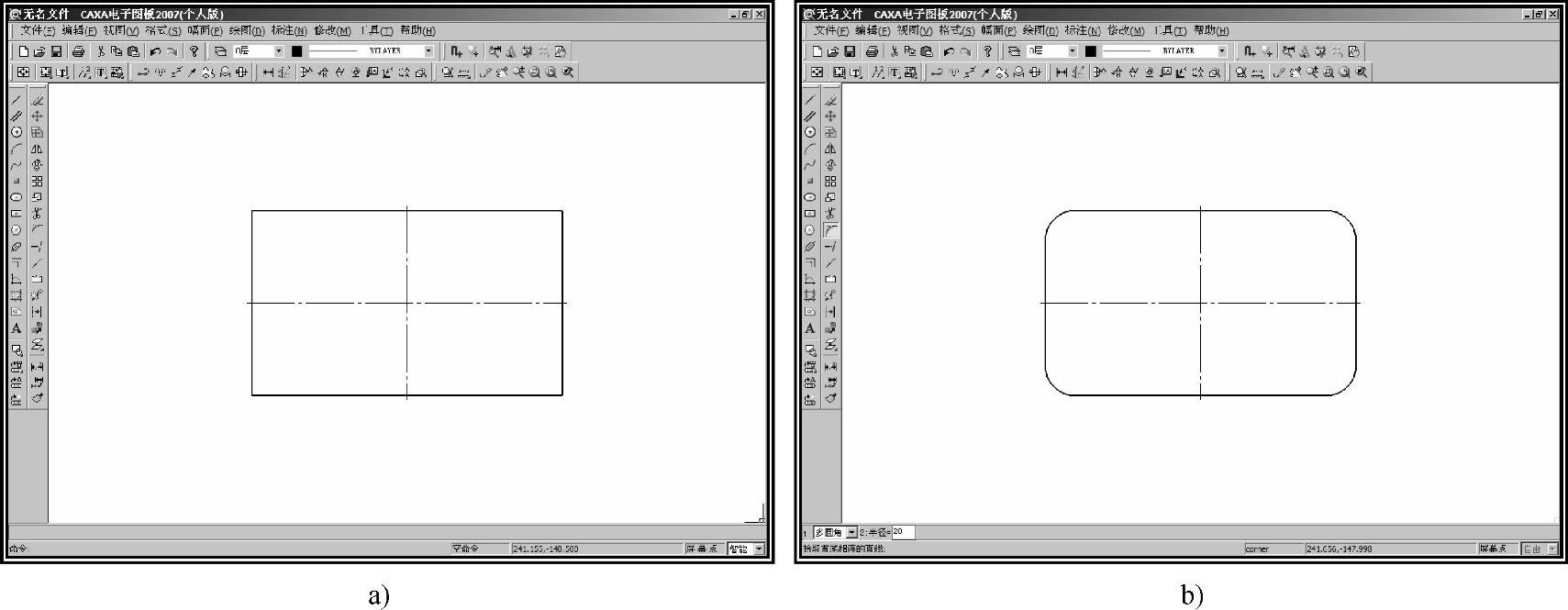

图9-35 执行“过渡”命令前后的矩形

3.绘制左下圆角处的同心圆

点击绘图工具栏中的“圆”图标，设置立即菜单为“圆心_半径”、“直径”、“有中心线”方式，中心线延长长度取默认值，系统提示：

圆心点：（按，在弹出的工具点菜单中选择“圆心”。将光标置于左下圆角上，单击左键）

输入直径或圆上一点：32↙

输入直径或圆上一点：（修改立即菜单“3：”为“无中心线”方式）18↙绘制出的图形如图9-36a所示。

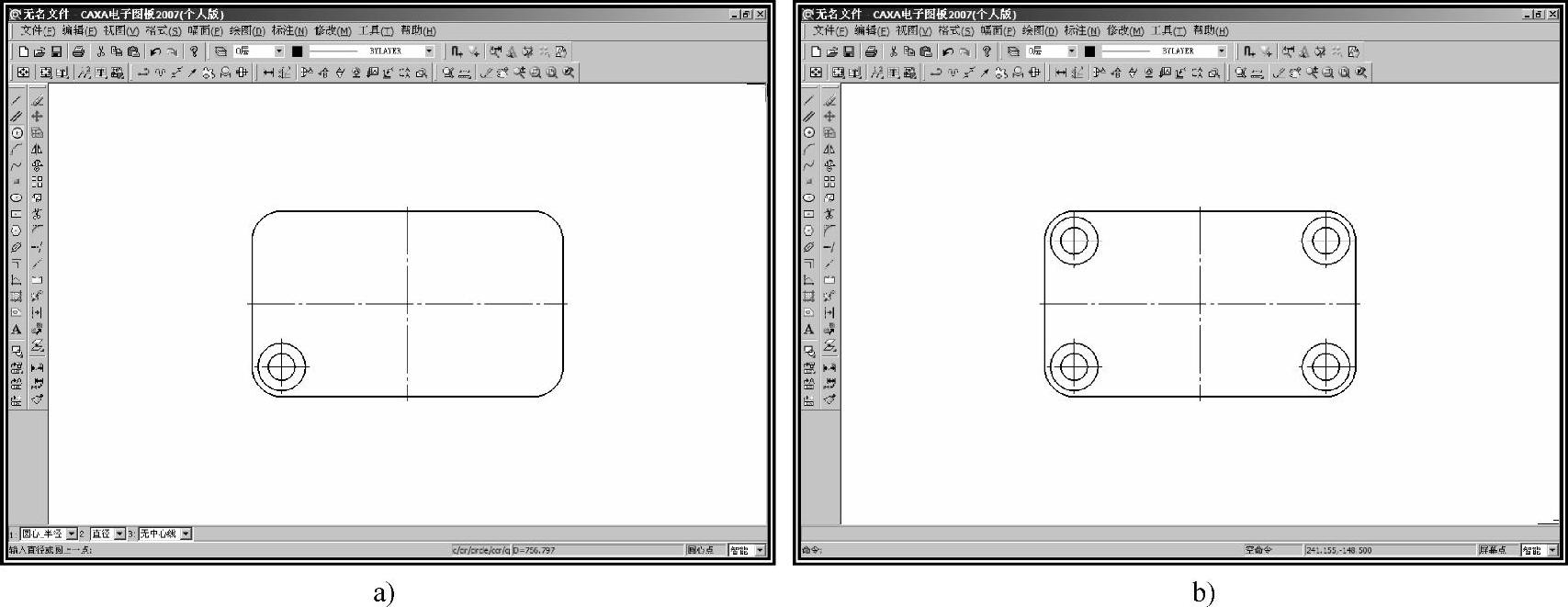

图9-36 绘制圆角处的同心圆

4.矩形阵列

矩形阵列的功能是通过一次操作，同时生成呈矩形分布的若干个相同的图形。

点击编辑工具栏中的“阵列”图标，在弹出的立即菜单“1：”中选择“矩形阵列”。系统默认的矩形阵列立即菜单如图9-37所示。

图9-37 矩形阵列立即菜单

根据本题的尺寸，取行数为2、行间距为85、列间距为2、列间距为170，系统提示：

拾取添加：（拾取两同心圆及其中心线，点击右键确认，即可完成其余三组同心圆的绘制，如图9-36b所示）

5.绘制中间的三个圆

点击绘图工具栏中的“圆”图标，设置立即菜单为“圆心_半径”、“直径”、“无中心线”方式，系统提示：

圆心点：（捕捉两点画线交点，当屏幕上出现加亮的“×”标记时，单击左键）

输入直径或圆上一点：24↙

输入直径或圆上一点：100↙

输入直径或圆上一点：（将当前层设置为中心线层）60↙

绘制出的图形如图9-38所示。

6.绘制顶部槽

（1）选择当前层 选择当前层为0层。

（2）绘制小圆 点击绘图工具栏中的“圆”图标，用“圆心_半径”、“无中心线”方式，绘制直径为15的小圆，如图9-39a所示。

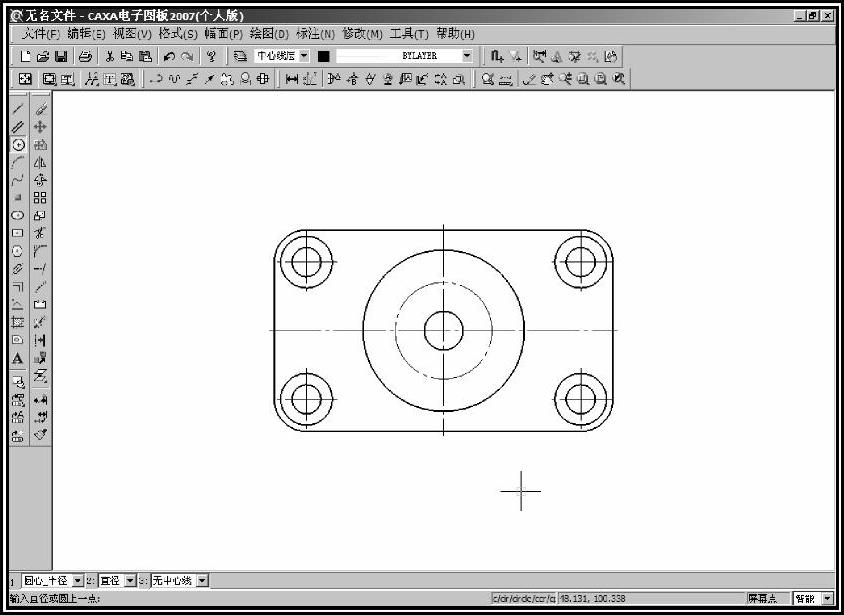

图9-38 绘制中间的同心圆

（3）绘制直线 点击绘图工具栏中的“直线”图标，设置立即菜单为“两点线”、“单个”、“正交”、“点方式”，系统提示：

第一点：（捕捉ϕ15圆的左象限点，单击左键）

第二点或长度：（向上移动光标，拖动出粉红色竖直线。待直线长度超过图中ϕ100圆时，单击左键）

绘制出的图形如图9-39b所示。

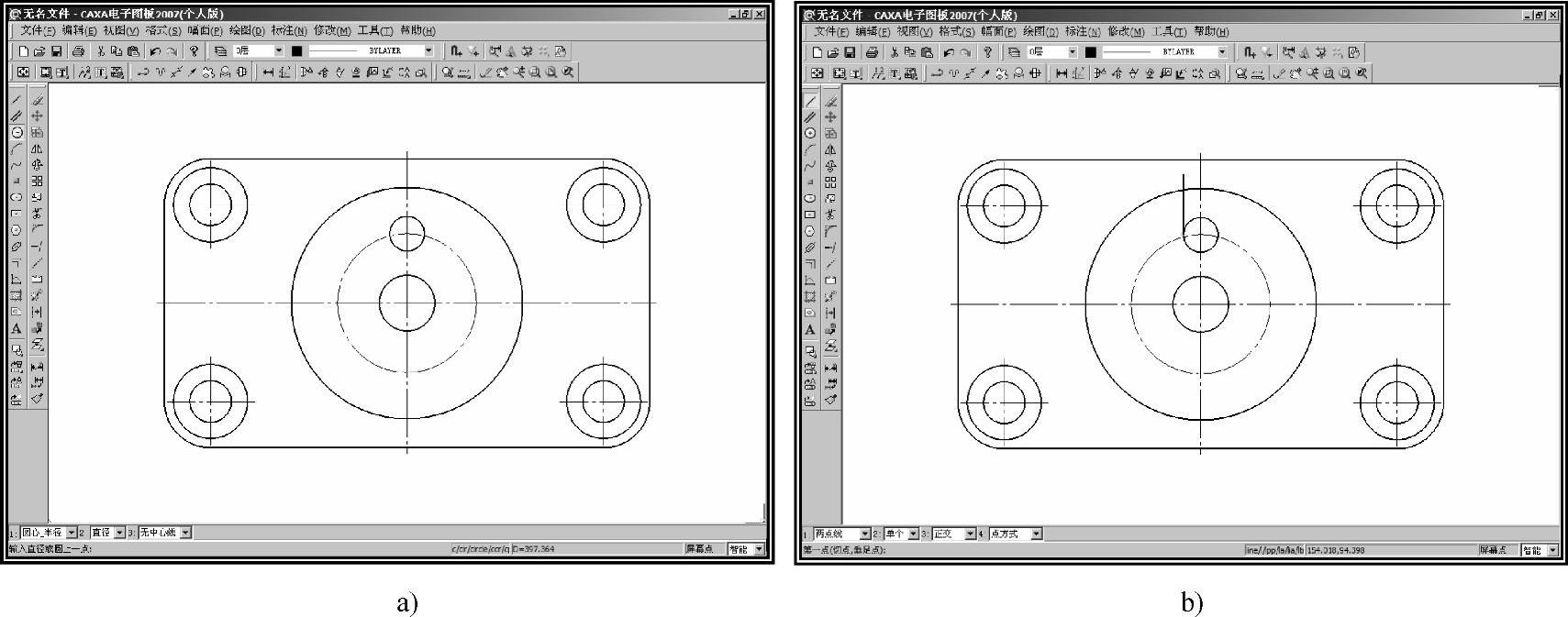

图9-39 绘制顶部槽（一）

（4）镜像操作 点击编辑工具栏中的“镜像”图标，设置立即菜单为“选择轴线”、“复制”，系统提示：

拾取添加：（拾取新绘制直线，点击右键确认）

拾取轴线：（拾取竖直中心线）

完成镜像操作后的图形如图9-40a所示。

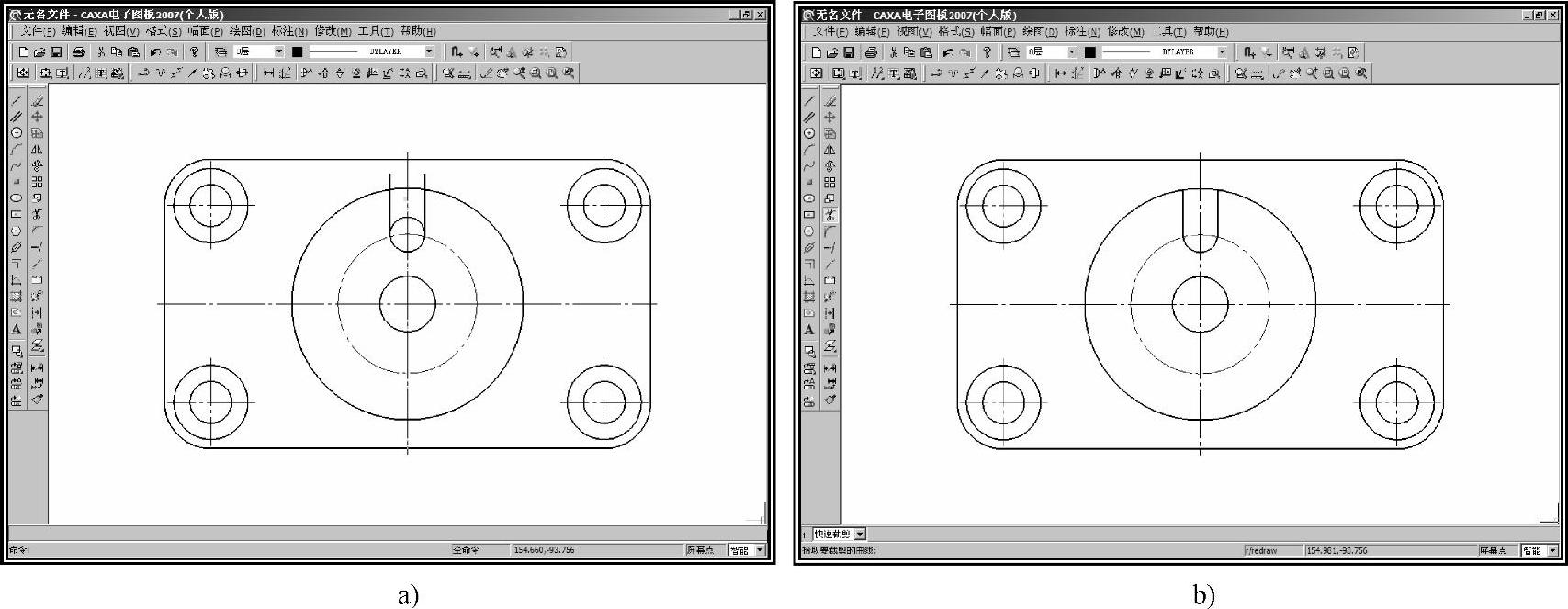

图9-40 绘制顶部槽（二）

（5）整理图形 点击编辑工具栏中的“裁剪”图标，选择“快速裁剪”方式，系统提示：

拾取添加：（单击竖直线超过ϕ100圆的部分）

拾取添加：（逐一单击欲裁剪掉的多余线段，裁剪后的图形如图9-40b所示）

7.圆形阵列

圆形阵列的功能是通过一次操作，同时生成呈圆形分布的若干个相同的图形。

点击编辑工具栏中的“阵列”图标，在弹出的立即菜单“1：”中选择“圆形阵列”。系统默认的圆形阵列立即菜单如图9-41所示。

（1）立即菜单“2：”为“旋转”和“不旋转”的切换窗口。

图9-41 圆形阵列立即菜单

●旋转：阵列时自动对所选图形进行旋转。

●不旋转：阵列时所选图形不旋转。

（2）立即菜单“3：”为“均布”和“给定夹角”的切换窗口。

●均布：阵列时，系统按阵列份数自动计算各插入点的位置，使阵列后的图形均匀分布在圆周上。

●给定夹角：键盘输入各相邻图形间的夹角。

设置立即菜单为“旋转”、“均布”，阵列份数为5，系统提示：

拾取添加：（拾取顶部槽的两段直线、一段圆弧、竖直点画线，点击右键确认）

中心点：（捕捉5个槽定位圆的圆心，即图中点画线圆的圆心。当屏幕上出现加亮的“○”标记时，单击左键）

圆形阵列后的图形，如图9-42a所示。

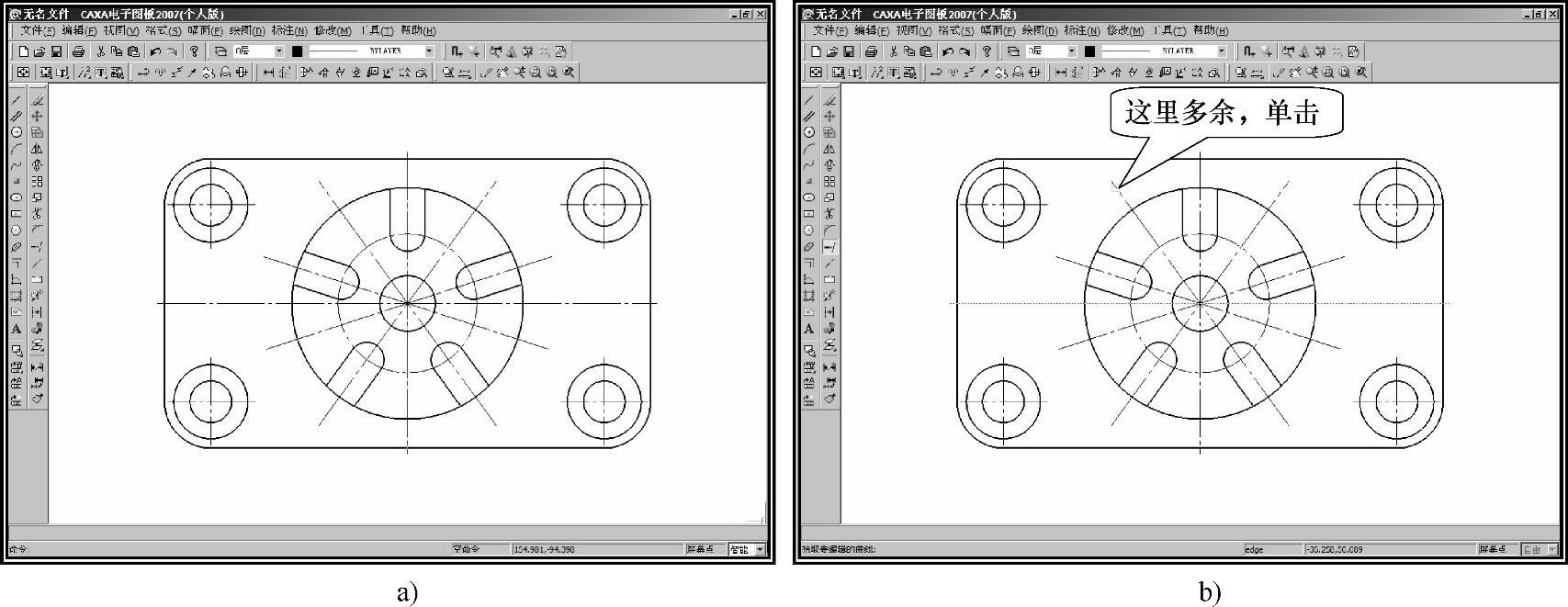

图9-42 圆形阵列与齐边

8.齐边

点击编辑工具栏中的“齐边”图标，系统提示：

拾取剪刀线：（拾取图中的水平中心线）

拾取要编辑的曲线：（单击图中点画线的多余部分，如图9-42b所示）

拾取要编辑的曲线：（逐一单击各点画线的多余部分）

9.整理图形

点击编辑工具栏中的“拉伸”图标，将超出图形的点画线拉伸至合适长度。完成的图形，如图9-44所示。

10.绘制正五边形

点击绘图工具栏中的“正多边形”图标，弹出的立即菜单如图9-43所示。

图9-43 正多边形的立即菜单

（1）立即菜单“1：”是绘制正多边形定位方法“中心定位”和“底边定位”的切换窗口。

●中心定位：即正多边形的定位点在其中心。

●底边定位：即正多边形的定位点在其底边的中点上。

（2）立即菜单“2：”是“给定半径”或“给定边长”的切换窗口。

●给定半径：给出与正多边形内接或外切圆的半径。

●给定边长：给出正多边形的边长。

（3）立即菜单“3：”是按“给定半径”方式画正多边形时，该多边形与给定半径的圆“内接”或“外切”的转换窗口。

●内接：所绘正多边形与给定半径的圆内接。

●外切：所绘正多边形与给定半径的圆外切。

（4）立即菜单“4：边数”为数据显示窗口。用来显示所绘正多边形的边数，默认边数为6。可通过单击该窗口来改变其中的数据。

（5）立即菜单“5：旋转角”为数据显示窗口。用来显示所绘正多边形的旋转角度，默认角度为0。可通过单击该窗口来改变其中的数据。

（6）立即菜单“6：”是“无中心线”与“有中心线”的切换窗口。

●无中心线：所绘正多边形无中心线。

●有中心线：所绘正多边形有中心线。

设置立即菜单为“中心定位”、“给定半径”、“外切”和“无中心线”方式，修改边数为5，系统提示：

中心点：（拾取中间圆的圆心）

圆上点或内切圆的半径：12↙

绘制完成的图形如图9-44所示。

11.存储文件

1）检查全图，确认无误后，点击常用工具栏中的“显示全部”图标，使所绘图形充满屏幕。

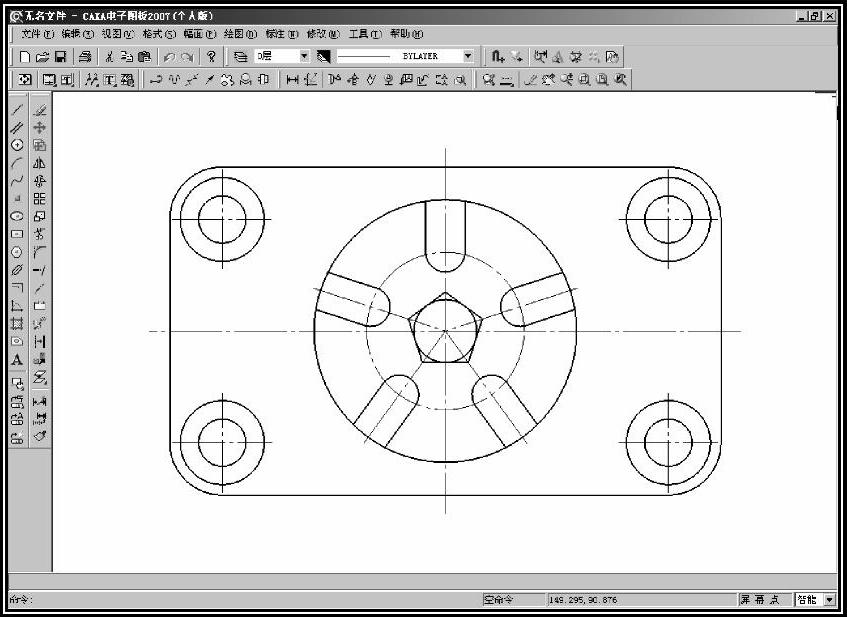

图9-44 绘制完成的图形

2）点击“存储文件”图标，在“另存文件”对话框中的文件名输入框内输入文件名（如“1201简单图形”），点击按钮存储文件。
