1.12.2.6 六、文字及特殊字符的输入

六、文字及特殊字符的输入

CAXA电子图板允许用户随时进行汉字输入，以完成绘图设计工作中对标注汉字的要求。输入汉字时，需启动Windows操作系统或外挂汉字系统的某一汉字输入法，如五笔字型、全拼、智能ABC输入法等。

提示：汉字输入完毕后应及时切换回“英文”状态，否则，用键盘输入的命令名或键入的选项关键字、全角数字、字符等将不能被识别而拒绝接受。

在绘图过程中，有时需要输入一些键盘上没有的特殊字符（如“ϕ”、“°”、“±”等）和以某种特殊格式排列的字符（如上下偏差、配合代号、分数等），CAXA电子图板规定了特定的格式，用于输入这些特殊字符和特殊格式排列的字符，详见表9-1。

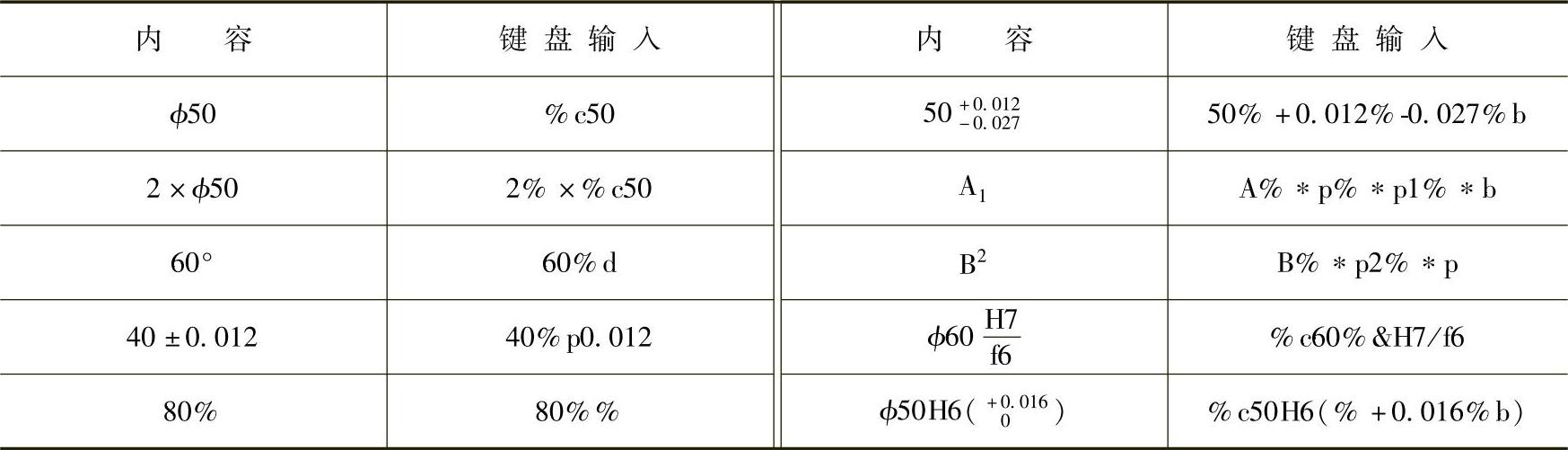

表9-1 特殊字符和格式的输入
