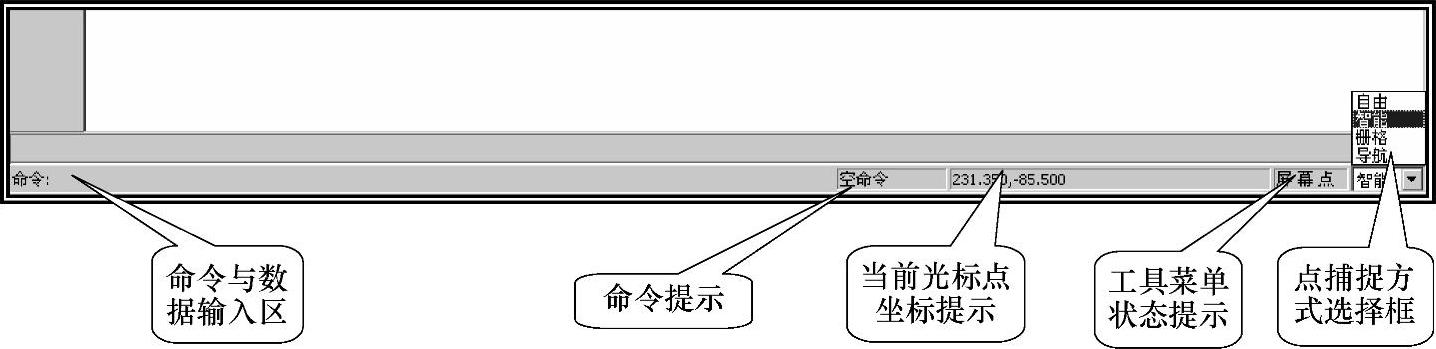

状态行位于界面的最下面一行，包括“命令与数据输入区”、“命令提示区”、“当前光标点坐标提示区”、“工具菜单状态提示”和“点捕捉方式选择框”，如图9-12所示。状态行用于显示当前状态。

图9-12 状态行

（1）命令与数据输入区 位于状态行左侧，在没有执行任何命令时，该区显示为“命令：”，即表示系统正等待输入命令，称为命令状态。一旦输入了某种命令，该区将出现相应的操作信息提示。

（2）命令提示区 位于状态行中部，自动提示目前所执行的命令在键盘上的输入形式，便于用户快速掌握CAXA电子图板的键盘命令。

（3）当前光标点坐标提示区 位于命令提示区右侧，自动显示当前光标点的坐标值，它随鼠标光标的移动作动态变化。

（4）工具菜单状态提示 位于状态行右侧，自动显示当前点的性质及拾取状态。系统的默认状态为屏幕点，若用工具点菜单捕捉特征点时，将在工具菜单状态提示区自动显示出来。

（5）点捕捉方式选择框 位于状态行最右侧，可在其下拉框中选择点的捕捉方式，包括“自由”、“智能”、“导航”和“栅格”等四种方式。
