在了解和分析装配体的基础上，为了记录零件间相对位置、工作原理和装配关系，为绘制装配图做好准备，首先应画出装配示意图。

装配示意图，是按标准规定的机构运动简图符号，用简单的线条，徒手画出零件的大致轮廓，并将各零件编写序号或写出名称。齿轮油泵的装配示意图如图8-14所示。

在拆卸零件时应注意以下几点：

1）注意拆卸次序，严防破坏性拆卸，以免损坏机器零件或影响零件的精度。

2）拆卸后将各零件按类妥善保管，防止混乱和丢失。

3）要将所有零件进行编号登记并注写零件名称，对每个零件最好挂一个对应的标签。

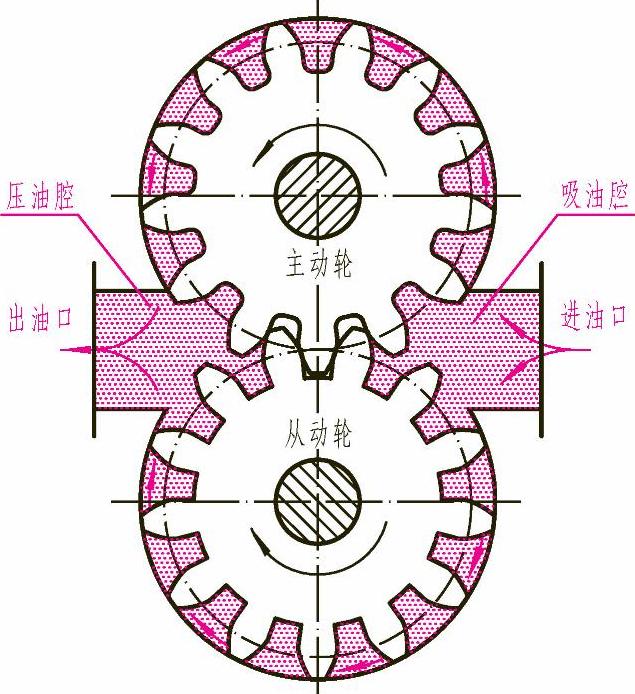

图8-13 齿轮油泵工作原理

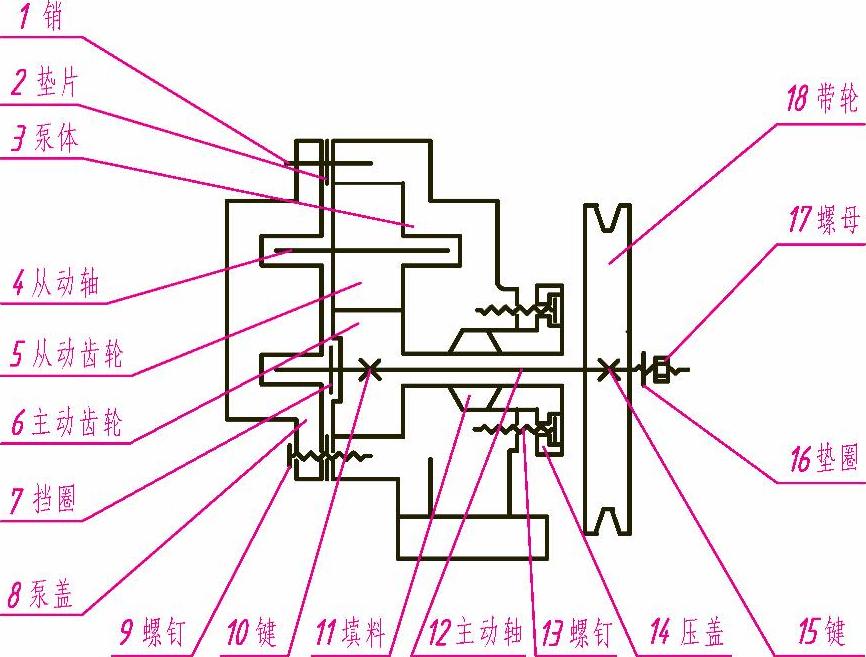

图8-14 齿轮油泵装配示意图
