装配体测绘时，首先要对装配体进行分析，通过产品的说明书或使用者的介绍，初步掌握机器或部件的名称、用途、规格、工作原理以及零部件之间的连接关系等。

齿轮油泵是机床润滑系统的供油泵，该油泵是由装在泵壳内的一对啮合齿轮、轴、密封、泵盖及带轮等主要零件组成。主动轴的轴端伸出泵体外与带轮（键）连接，以传递动力，如图8-12所示。

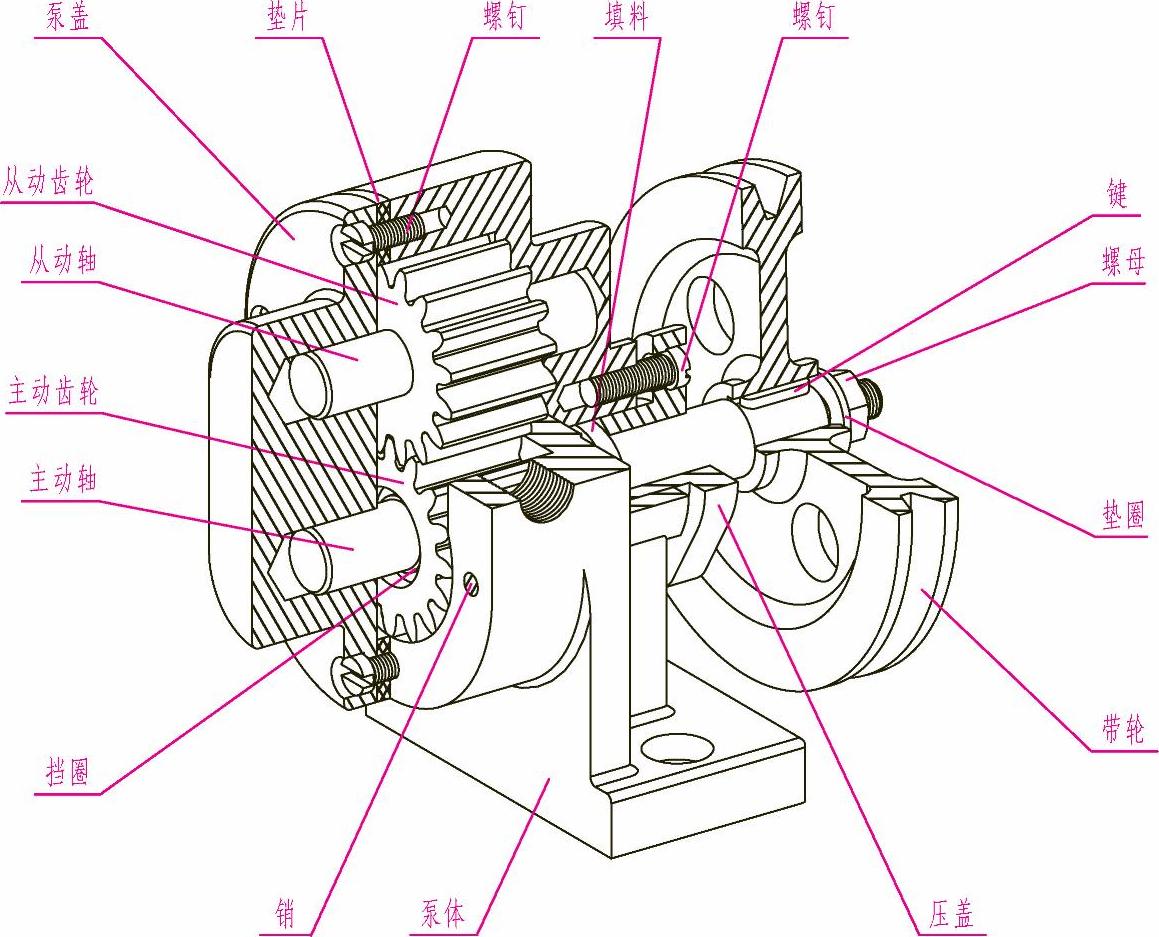

图8-12 齿轮油泵的轴测剖视图

齿轮油泵的工作原理如图8-13所示。当主动轮逆时针转动时，从动轮按顺时针转动。当两个齿轮做啮合传动时，啮合区内吸油腔的压力下降而产生局部真空，油池内的油在大气压力作用下，进入油泵低压区内的吸油口；随着齿轮的连续转动，齿槽中的油不断地沿箭头方向，被带至左边的压油腔，从齿间被挤出的油形成高压油，从压油腔经出油口把油压出，送往各润滑管路中。
