1.11.3.2 二、固定结构

二、固定结构

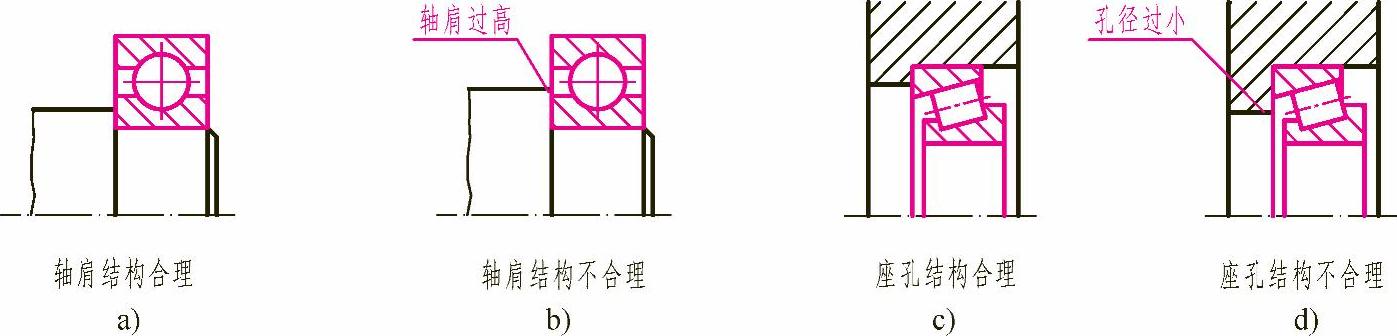

1.滚动轴承的轴向固定结构

为了防止滚动轴承产生轴向窜动，必须采用一定的结构来固定其内、外圈。常用的轴向固定结构形式有轴肩、台肩、弹性挡圈、端盖凸缘、圆螺母和止退垫圈、轴端挡圈等。若轴肩过大或轴孔直径较小，会给拆卸轴承带来困难，如图8-9所示。

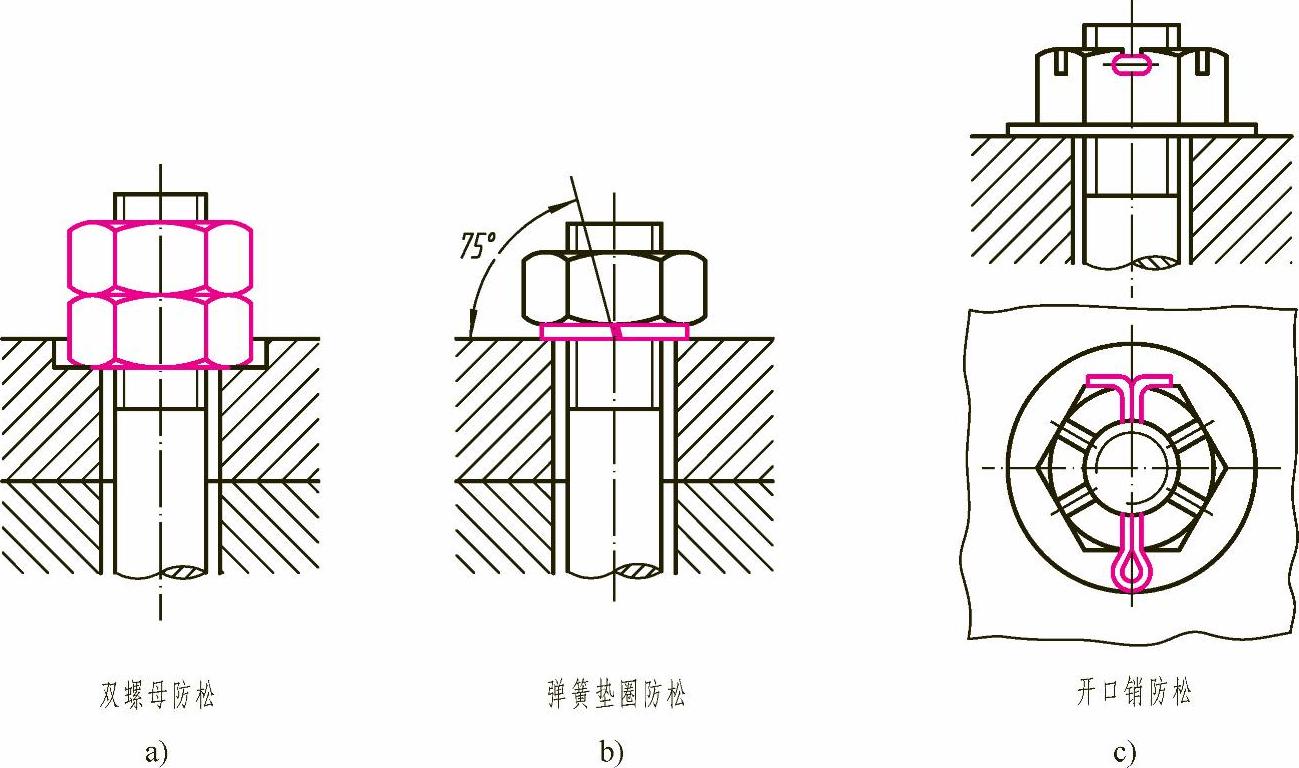

2.螺纹联接防松结构

为了防止机器在工作中由于振动而将螺纹联接松开，常采用螺纹防松装置，如双螺母防松、弹簧垫圈防松和开口销防松，其结构形式如图8-10所示。

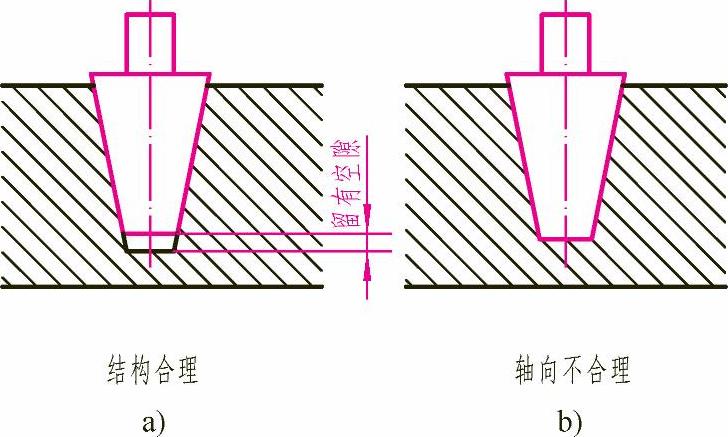

图8-8 锥面的配合

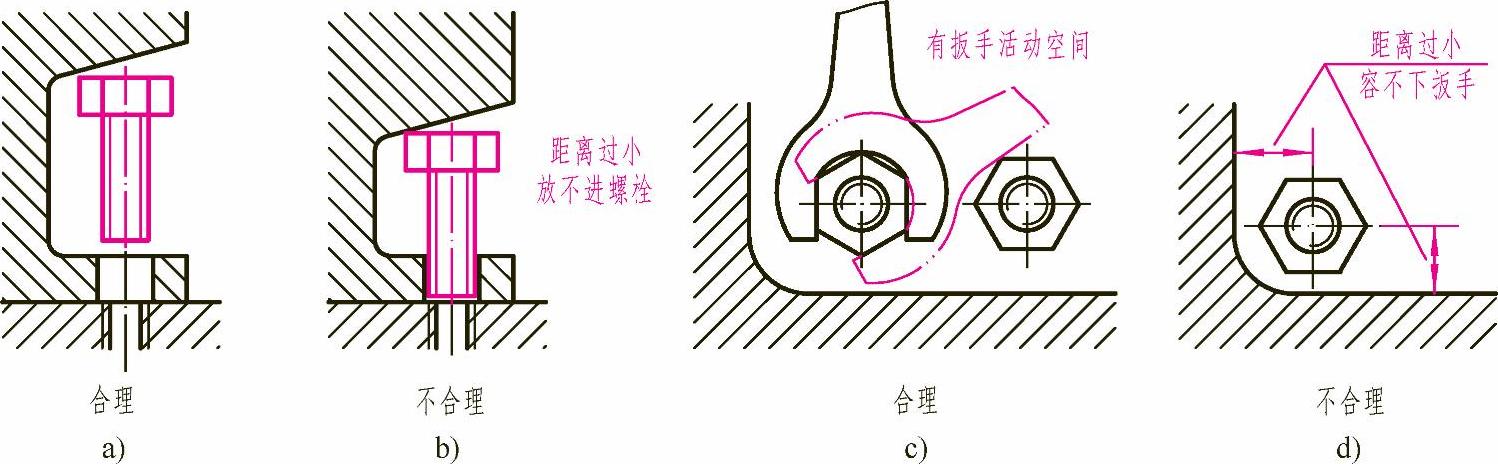

3.螺栓联接结构

当用螺栓联接时，孔的位置与箱壁之间应有足够的空间，以保证装配的可能和方便，如图8-11a、c所示。

图8-9 滚动轴承的轴向固定结构

图8-10 螺纹联接防松结构

图8-11 螺栓联接结构
