1.11.3.1 一、配合表面

一、配合表面

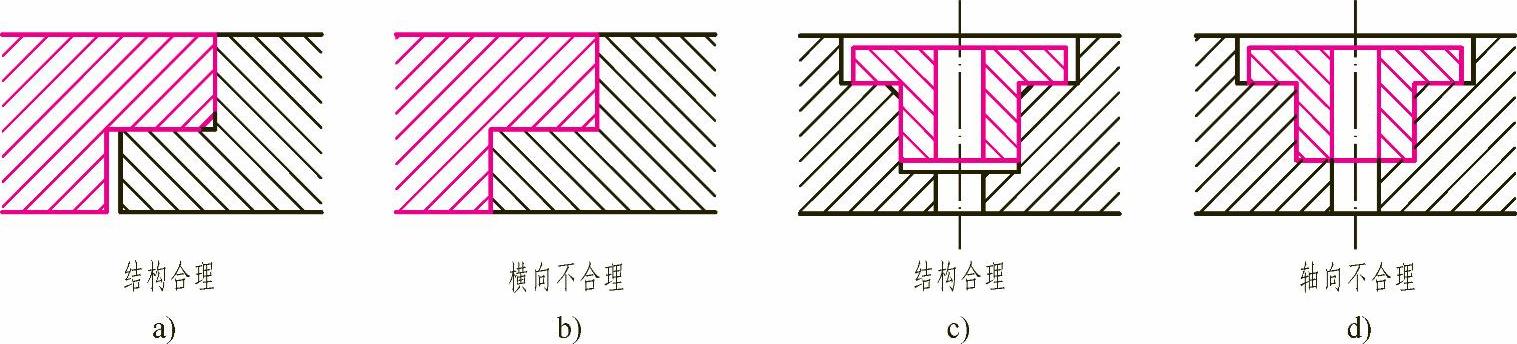

1.接触面的数量

为了避免装配时不同的表面互相发生干涉，两零件之间在同一个方向上的接触面数量，一般不得多于一个，否则会给加工和装配带来困难，如图8-6a、c所示。

图8-6 接触面的画法

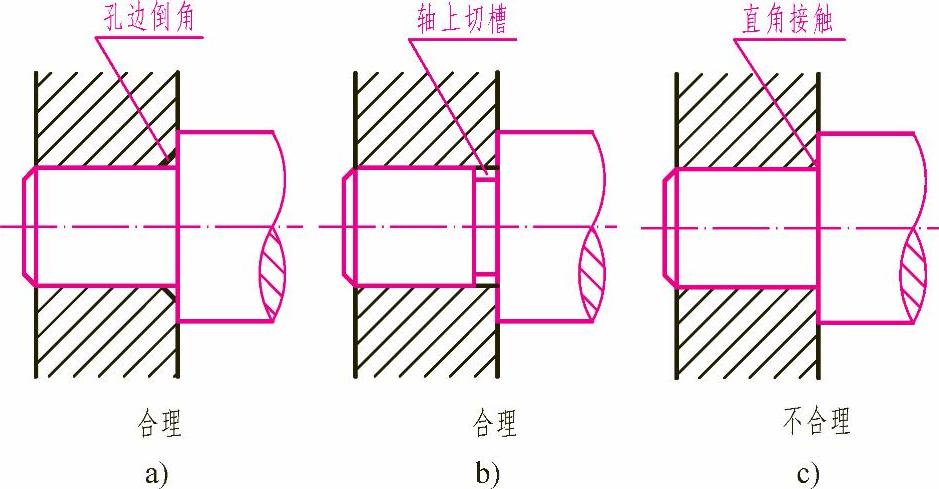

2.轴与孔的配合

轴与孔配合且轴肩与端面相互接触时，在两接触面的交角处（孔或轴的根部）应加工出退刀槽、倒角或不同大小的倒圆，以保证两个方向的接触面均接触良好，确保装配精度，如图8-7a、b所示。

3.锥面的配合

由于锥面配合能同时确定轴向和径向的位置，因此当锥孔不通时，锥体顶部与锥孔底部之间必须留有间隙，否则得不到稳定的配合，如图8-8a所示。

图8-7 轴与孔的配合
