为了便于看图、管理图样，装配图中必须对每种零件进行编号，并根据零件编号绘制相应的明细栏。

1）装配图中的所有零件，应按顺序编写序号，同种零件只编一个序号，一般只注一次。

2）零件序号应标注在视图周围，按水平或垂直方向排列整齐。应按顺时针或逆时针方向排列，如图8-1所示。

3）零件序号应填写在指引线一端的横线上（或圆圈内），指引线的另一端应自所指零件的可见轮廓内引出，并在末端画一圆点；若所指部分内不宜画圆点时（零件很薄或涂黑的剖面），可在指引线一端画箭头指向该部分的轮廓，如图8-5a所示。

4）序号的字号应比图中尺寸数字大一号或大两号，如直接将序号写在指引线附近，这时序号应比图中字号大两号。

5）一组紧固件或装配关系明显的零件组，可采用公共指引线，如图8-5b所示。

6）零件的明细栏应画在标题栏上方，自下而上编排序号。当标题栏上方位置不够时，可在标题栏左边继续列表。明细栏的格式和内容见图1-4。

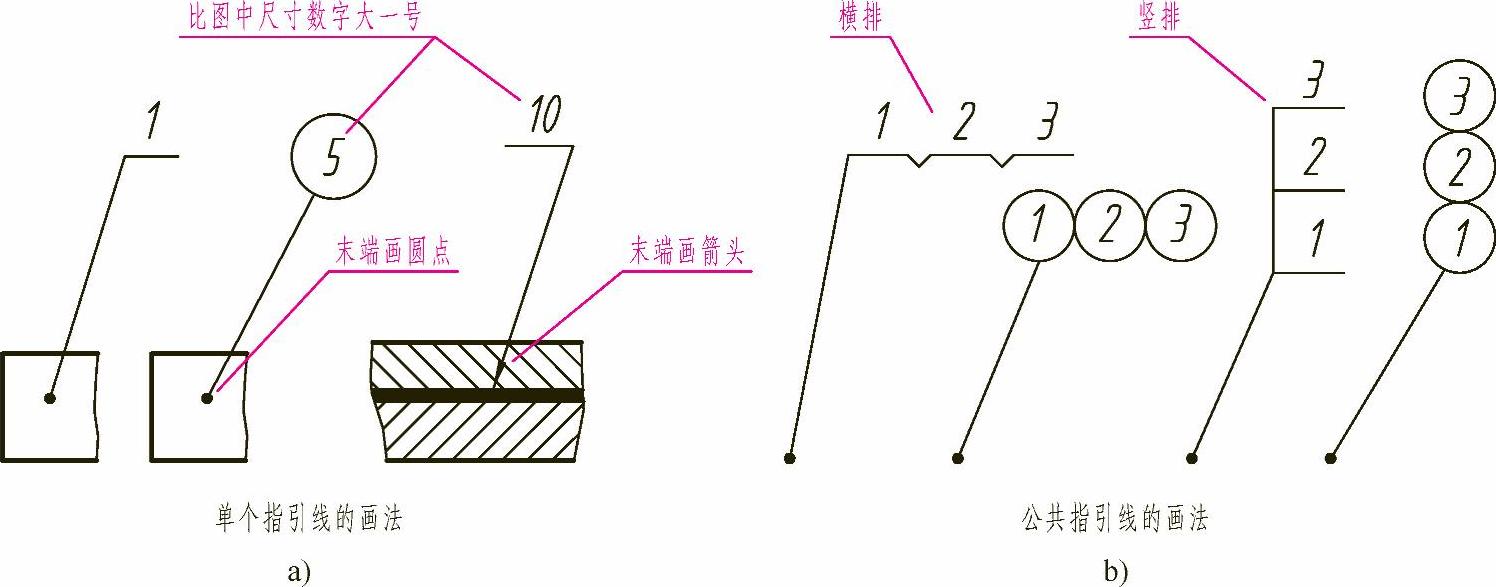

图8-5 零件序号的编写形式
