1.相邻两零件的画法

相邻两零件的接触面和配合面，只画一条轮廓线。当相邻两零件有关部分的基本尺寸不同时，即使间隙很小，也要画出两条线。

如图8-2中，滚动轴承与轴和机座上的孔均为配合面、滚动轴承与轴肩为接触面，只画一条线；轴与填料压盖的孔之间为非接触面，必须画两条线。

2.装配图中剖面线的画法

同一零件在不同的视图中，剖面线的方向和间隔应保持一致；相邻两零件的剖面线，应有明显区别，即倾斜方向相反或间隔不等，以便在装配图中区分不同的零件。

如图8-2中，机座与轴承盖的剖面线倾斜方向相反。

3.螺纹紧固件及实心件的画法

螺纹紧固件及实心的轴、手柄、键、销、连杆和球等零件，若按纵向剖切，即剖切平面通过其轴线或基本对称面时，这些零件均按未剖绘制（即只画外形），如图8-2中的螺栓和轴；当剖切平面垂直轴线或基本对称面剖切时，则应按剖开绘制，如图8-3中A—A剖视中的螺栓剖面。

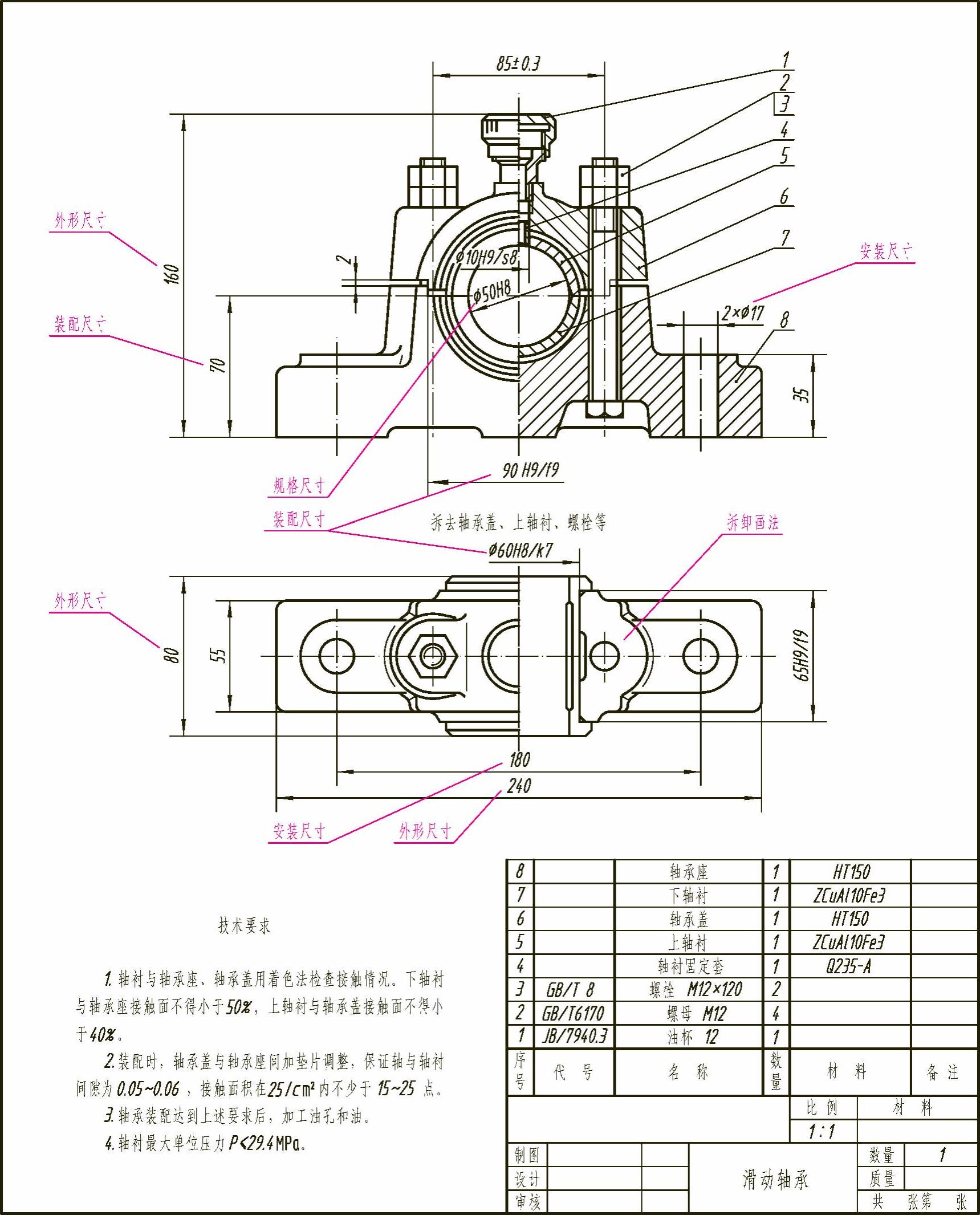

图8-1 滑动轴承装配图

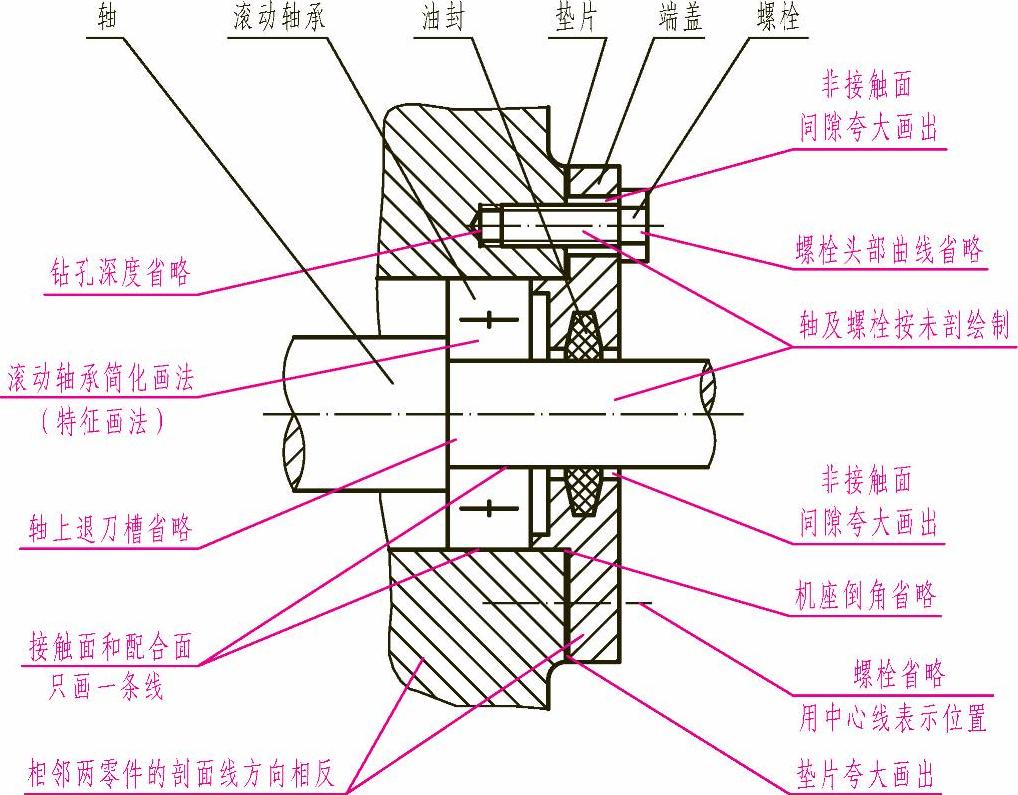

图8-2 规定画法和简化画法
