1.10.6.1 一、零件测绘的方法和步骤
一、零件测绘的方法和步骤

1.了解和分析零件

了解零件的名称、用途、材料及其在机器或部件中的位置和作用。对零件的结构形状和制造方法进行分析了解,以便考虑选择零件表达方案和进行尺寸标注。

2.确定表达方案

先根据零件的形状特征、加工位置和工作位置等情况选择主视图;再按零件内外结构特点选择其他视图和剖视、断面等表达方法。

图7-38所示零件为填料压盖,用来压紧填料,主要分为腰圆形板和圆筒两部分。选择其加工位置方向为主视图,并采用全剖视,表达了填料压盖的轴向板厚、圆筒长度、三个通孔等内外结构形状;选择K向(右)视图,表达了填料压盖的腰圆形板结构和三个通孔的相对位置。

3.画零件草图

目测比例,徒手画成的图,称为草图。零件草图是绘制零件图的依据,必要时还可以直接指导生产,因此它必须包括零件图的全部内容。绘制零件草图的步骤如下:

1)布置视图,画出主视图和K向(右)视图的定位线,如图7-39中的第一步所示。

2)以目测比例,徒手画出主视图(全剖视)和K向(右)视图,如图7-39中的第二步所示。

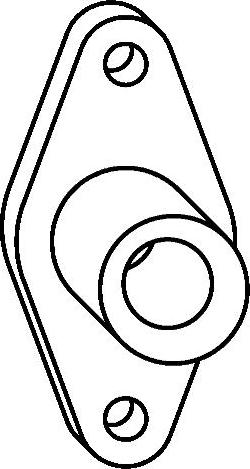

图7-38 填料压盖轴测图

3)画剖面线;选定尺寸基准,画出全部尺寸界线、尺寸线和箭头,如图7-39中的第三步所示。

4)测量并填写全部尺寸,标注各表面的表面粗糙度代号、确定尺寸公差;填写技术要求和标题栏,如图7-39中的第四步所示。

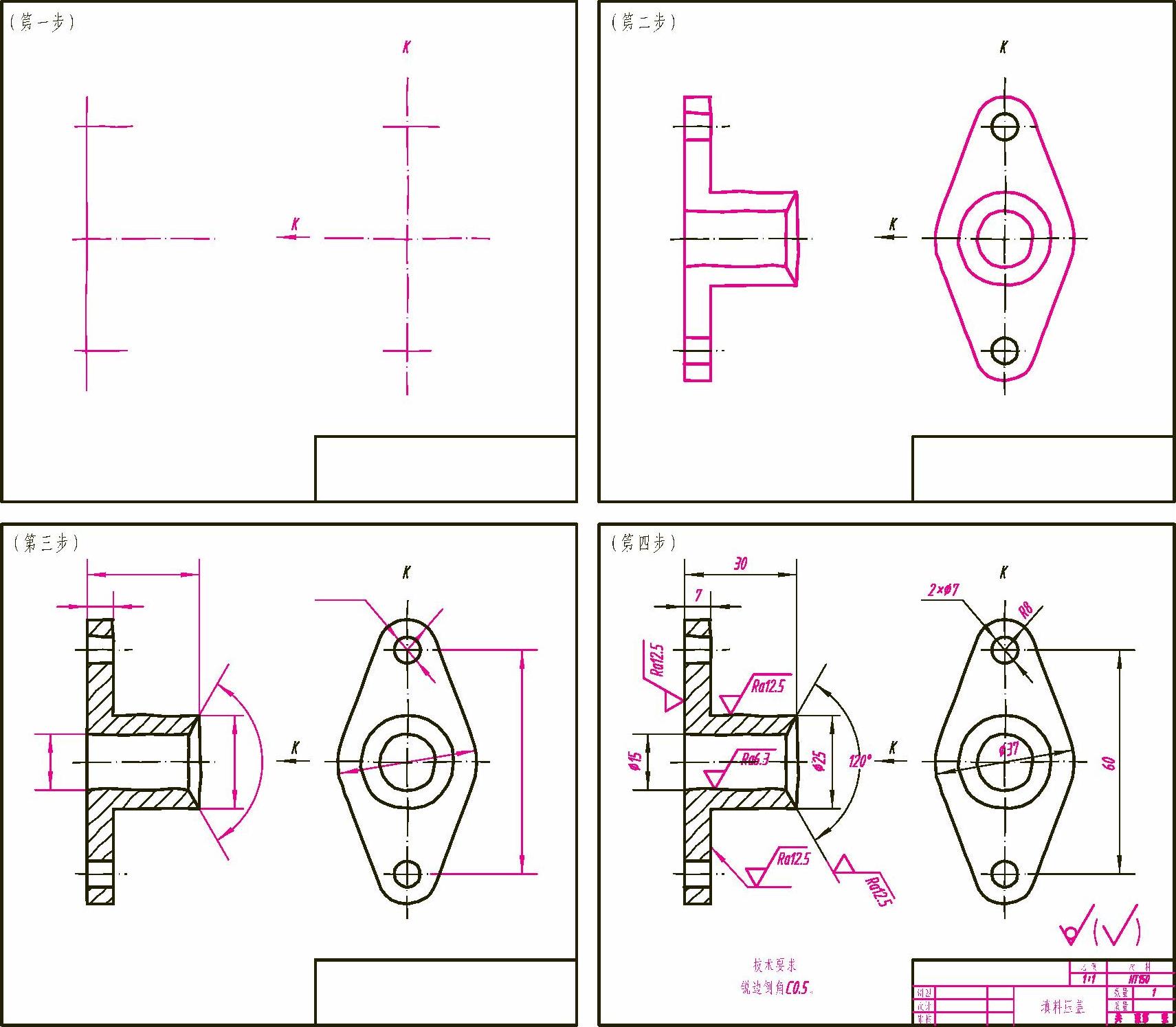

图7-39 绘制零件草图的步骤

4.画零件图

零件草图一般是在现场绘制的,受时间和条件所限,有些问题只要表达清楚就可以了,不一定是完善的。因此,画零件图前需对草图的视图表达方案、尺寸标注、技术要求等进行审核,经过补充、修改后,即可根据草图绘制零件图。
