1.起模斜度

2.铸造圆角及过渡线

为便于铸件造型时起模，防止铁水冲坏转角处，冷却时产生缩孔和裂缝，将铸件的转角处制成圆角，此种圆角称为铸造圆角，如图7-31b、c所示。圆角尺寸通常较小，一般为R2～R5，在零件图上可省略不画。圆角尺寸常在技术要求中统一说明，如“全部圆角R3”或“未注圆角R4”等，而不必一一注出。

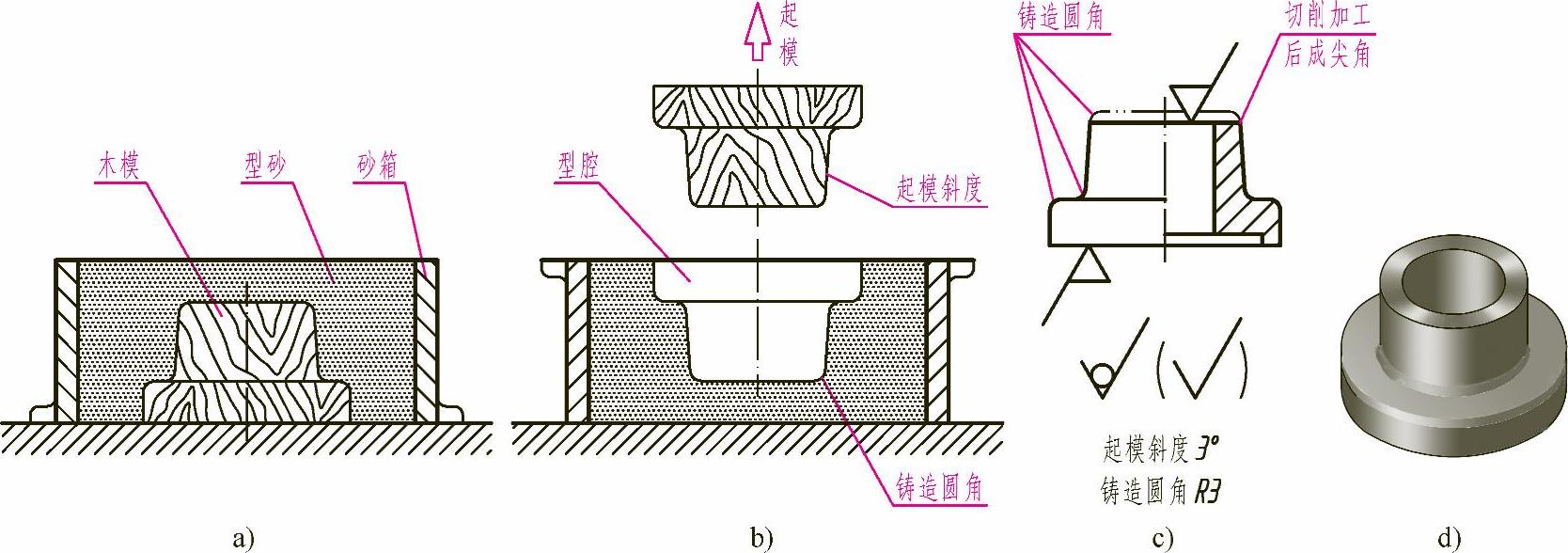

图7-31 起模斜度和铸造圆角

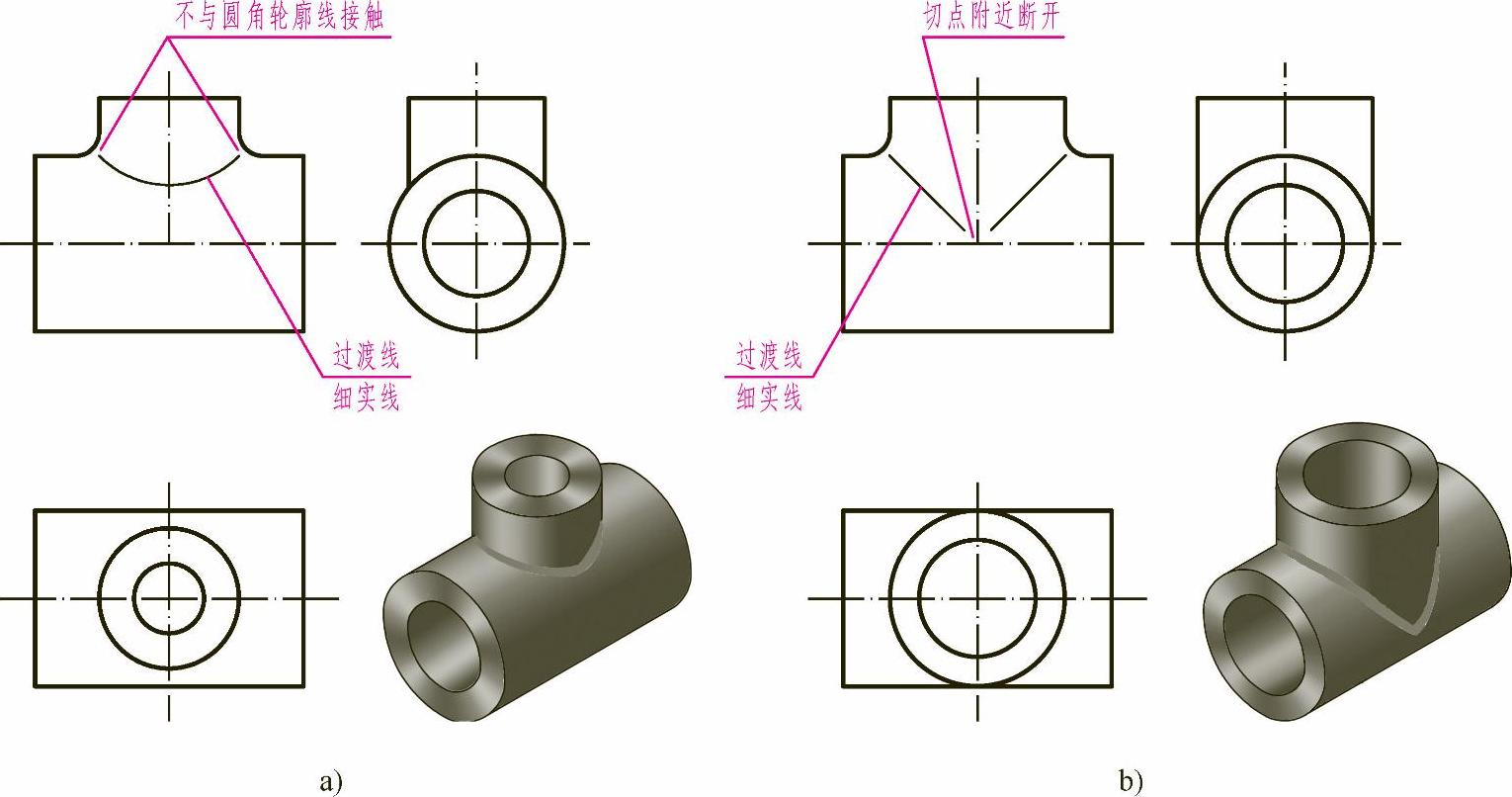

由于铸件表面的转角处有圆角，因此其表面产生的交线不清晰。为了看图时便于区分不同的表面，在图中仍然画出理论上的交线（相贯线），但两端不与轮廓线接触，此线称为过渡线。过渡线用细实线绘制。图7-32为两圆柱面相交的过渡线画法。

图7-32 过渡线的画法

3.铸件壁厚

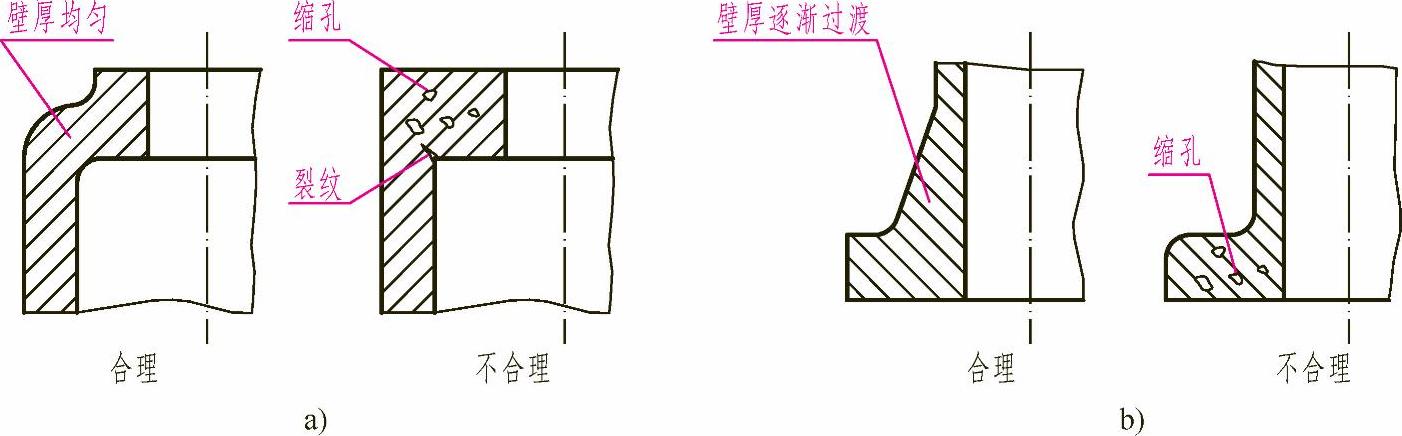

铸件的壁厚不宜相差太大。如果壁厚不均匀，铁水冷却速度不同，会产生缩孔和裂纹，应采取措施避免，如图7-33所示。

图7-33 铸件壁厚
