工件的几何公差是指形状公差、方向公差、位置公差和跳动公差。对于精度要求较高的零件，要规定其表面形状的几何公差，合理地确定几何公差是保证产品质量的重要措施。

1.几何公差的几何特征和符号

国家标准（GB/T 1182—2008）规定，几何公差的几何特征、符号共分为19项，即形状公差6项、方向公差5项、位置公差6项、跳动公差2项，见表7-3。

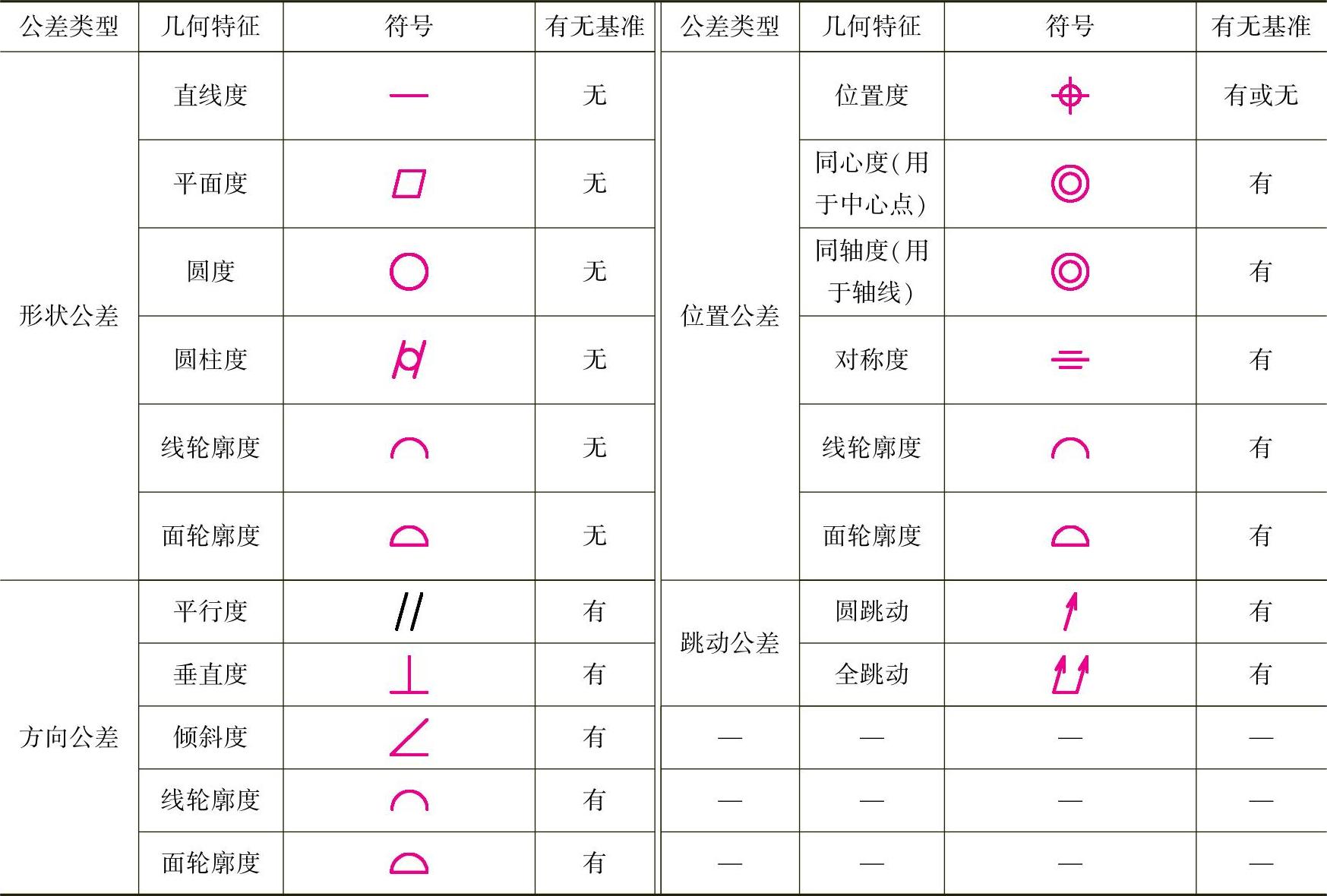

表7-3 几何公差的分类、几何特征和符号（摘自GB/T 1182—2008）

2.几何公差的标注

几何公差要求在矩形框格中给出。该框格由二格或多格组成，框格中的内容从左到右按几何特征符号、公差值、基准字母的次序填写，其标注的基本形式及其框格、几何特征符号、数字规格、基准三角形的画法等，如图7-29所示。

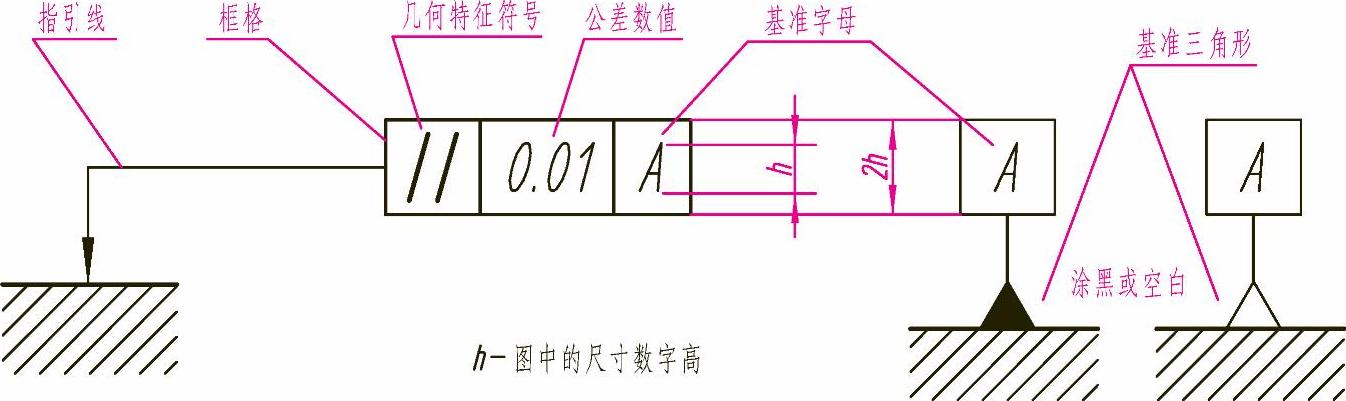

图7-29 几何特征符号及基准三角形

图7-30是标注几何公差的图例。从图中可以看到，当被测要素是表面或素线时，从框格引出的指引线箭头，应指在该要素的轮廓线或其延长线上；当被测要素是轴线时，应将箭头与该要素的尺寸线对齐（如M8×1轴线的同轴度注法）；当基准要素是轴线时，应将基准三角形与该要素的尺寸线对齐（如基准A）。

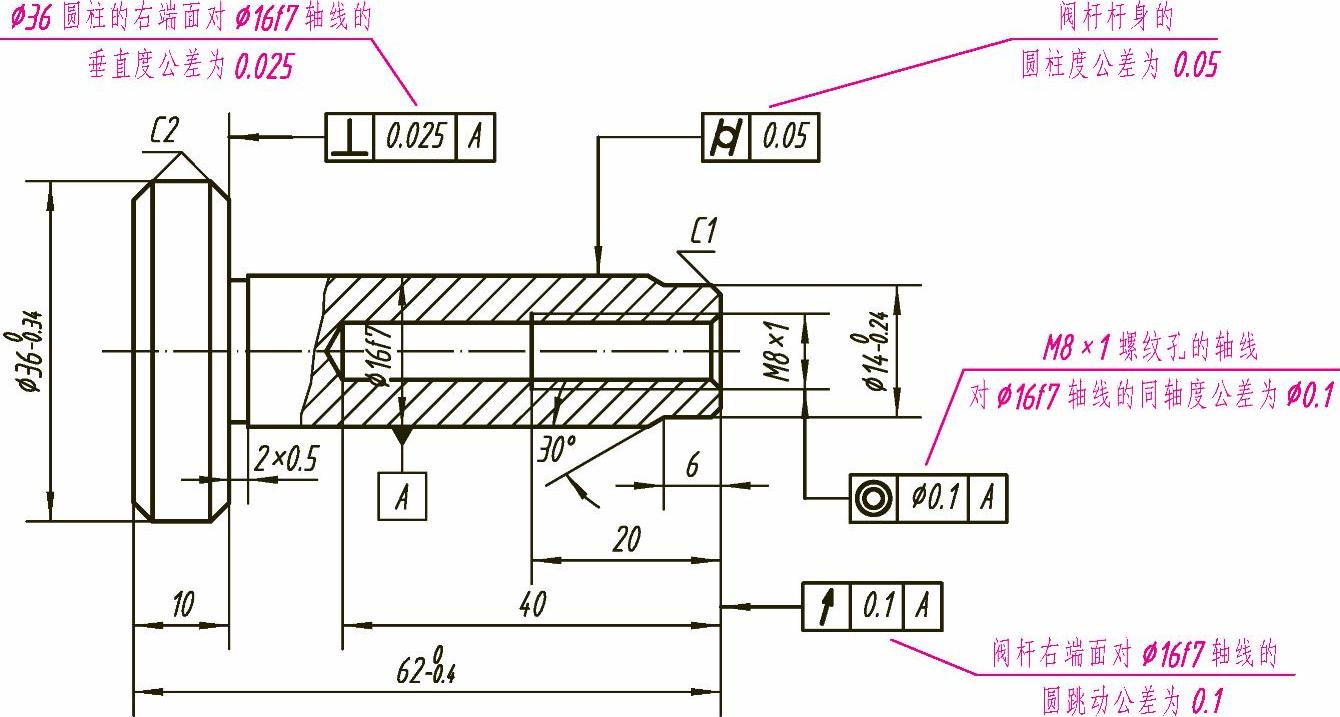

图7-30 几何公差的标注示例
