1.10.3.3 三、零件上常见结构的尺寸标注

三、零件上常见结构的尺寸标注

零件上常见的销孔、锪平孔、沉孔、螺孔等结构，可参照表7-1标注尺寸。它们的尺寸标注分为普通注法和旁注法两种形式，两种注法为同一结构的两种注写形式。标注尺寸时，可根据图形情况及标注尺寸的位置参照选用。

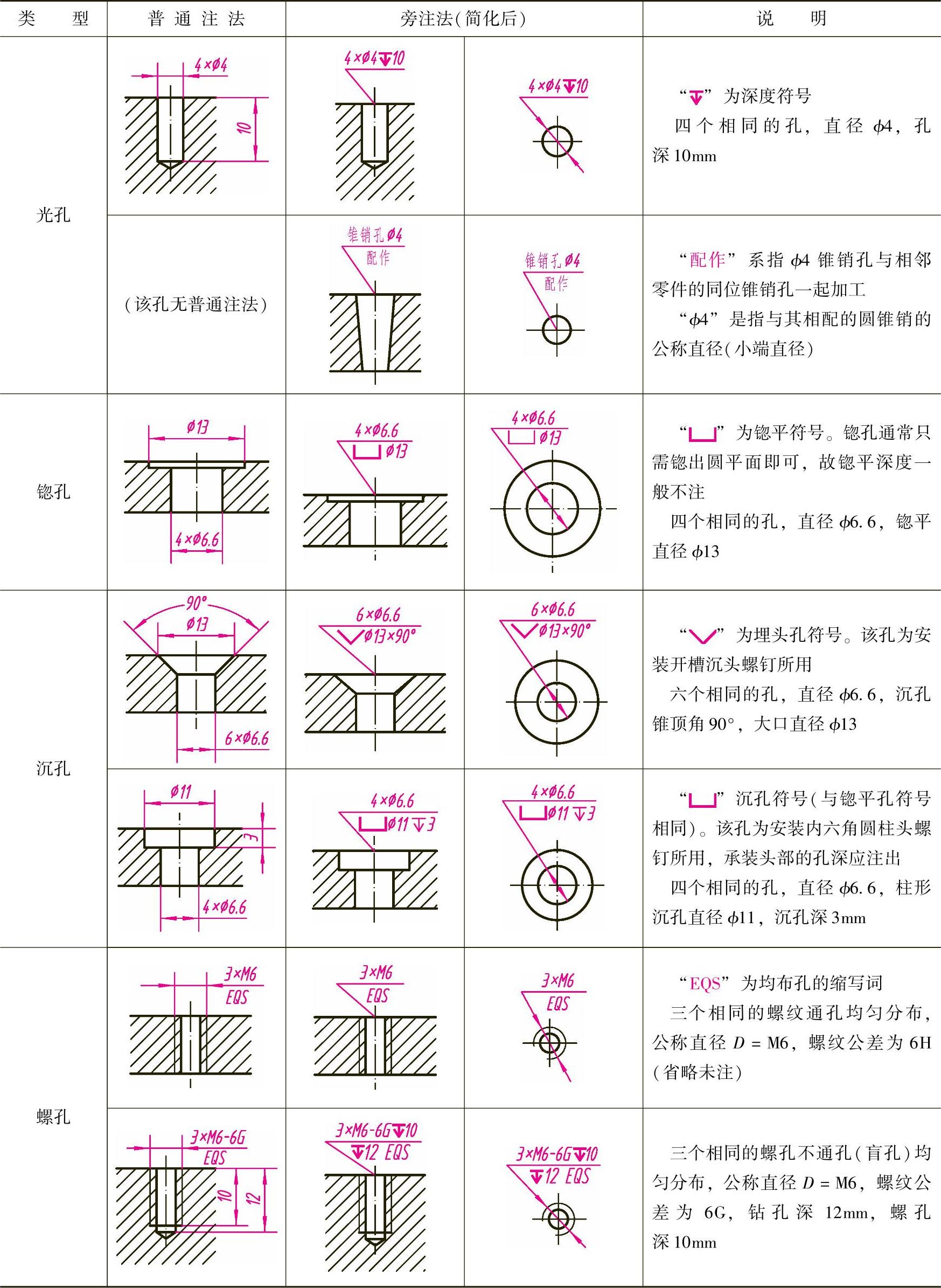

表7-1 零件上常见孔的简化注法
