1.10.2.3 三、叉架类零件
三、叉架类零件

1.结构特点

叉架类零件包括拨叉、支架和连杆等零件。叉架类零件一般由三部分构成,即支持部分、工作部分和连接部分,如图7-6所示。连接部分多是肋板结构,且形状弯曲、扭斜的较多。支持部分和工作部分的细部结构也较多,如圆孔、螺孔、油槽、油孔等。这类零件多数形状不规则,结构比较复杂,毛坯多为铸件,需经多道工序加工制成。

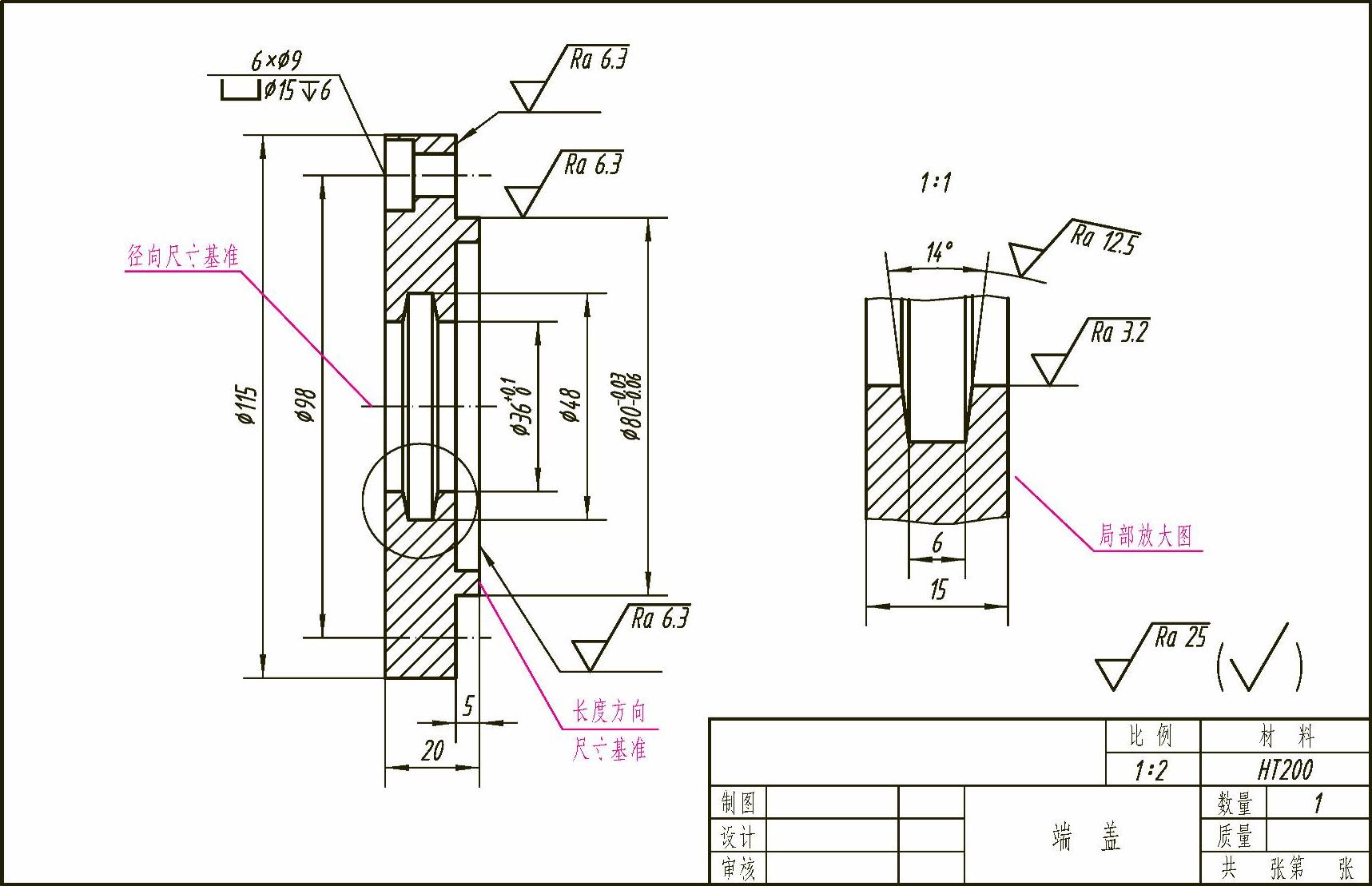

图7-5 端盖零件图

2.常用的表达方法

由于叉架类零件加工工序较多,其加工位置经常变化,因此选主视图时,主要考虑零件的形状特征和工作位置。叉架类零件常需要两个或两个以上的基本视图,为了表达零件上的弯曲或扭斜结构,还要选用斜视图、单一斜剖切面剖切的全剖视图、断面和局部视图等表达方法。

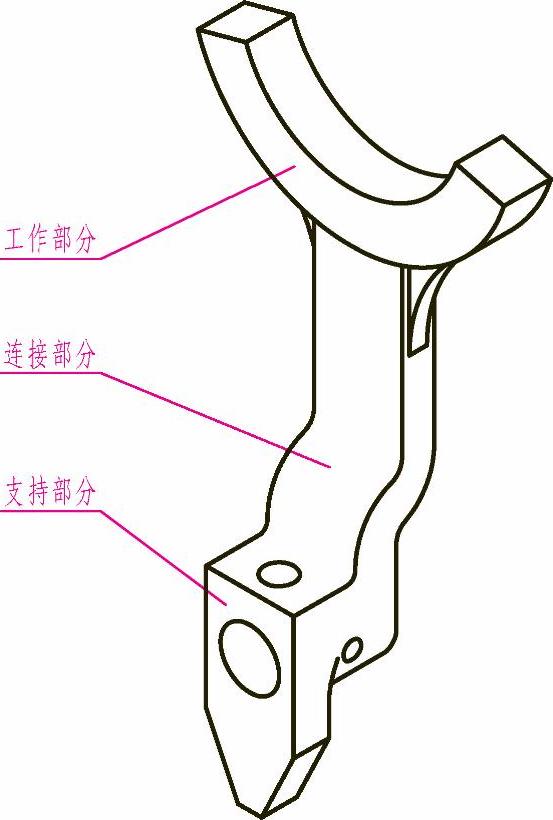

图7-6 拨叉轴测图

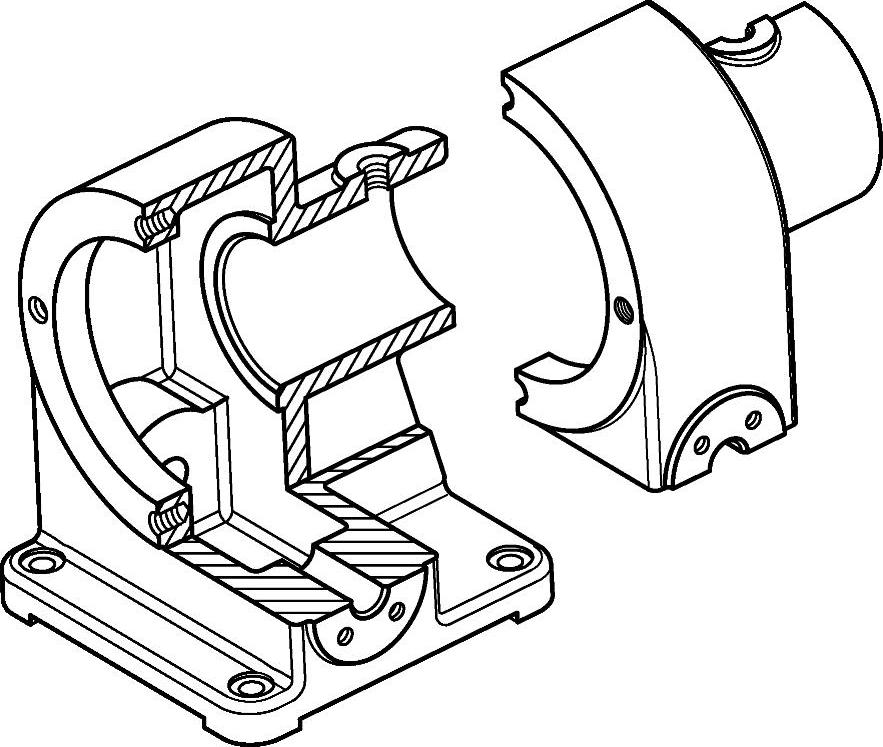

图7-7 蜗轮箱轴测剖视图

画图时,一般把零件主要轮廓放成垂直或水平位置。如图7-1所示,是将拨叉竖立放置时的零件图。拨叉的套筒部分内部有孔,在主视图上采用局部剖视表达较为合适。左视图着重表示了叉、套筒的形状和弯杆的宽度,并用移出断面表示弯杆的断面形状。
