1.10.2.2 二、轮盘类零件

二、轮盘类零件

1.结构特点

轮盘类零件的基本形状是扁平的盘状，主体部分多为回转体，轮盘类零件的径向尺寸远大于其轴向尺寸，如图7-4所示。轮盘类零件大部分是铸件，如各种齿轮、带轮、手轮、减速器的一些端盖、齿轮泵的泵盖等都属于这类零件。

2.常用的表达方法

根据轮盘类零件的结构特点，主要加工表面以车削为主，因此在表达这类零件时，其主视图经常是将轴线水平放置，并作全剖视。如图7-5所示，采用一个全剖的主视图，基本上清楚地反映了端盖的结构。另外，采用一个局部放大图，用它表示密封槽的结构，以便于标注密封槽的尺寸。

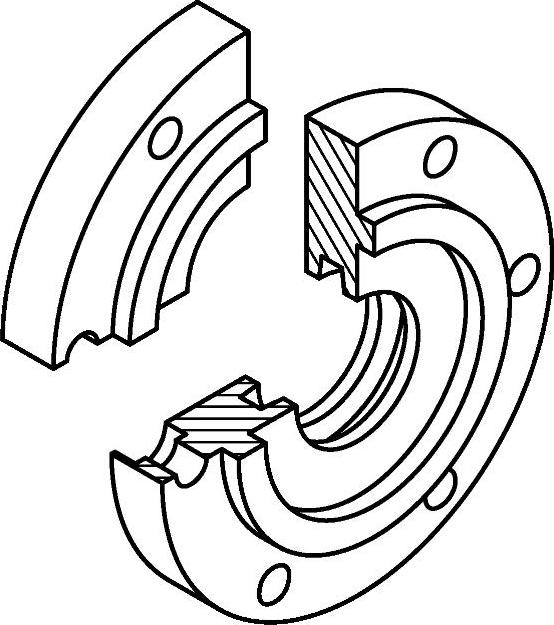

图7-4 端盖轴测图
