1.10.2.1 一、轴(套)类零件
一、轴(套)类零件

1.结构特点

轴的主体多数是由几段直径不同的圆柱、圆锥体所组成,构成阶梯状,轴(套)类零件的轴向尺寸远大于其径向尺寸。轴上常加工有键槽、螺纹、挡圈槽、倒角、退刀槽和中心孔等结构,如图7-2所示。

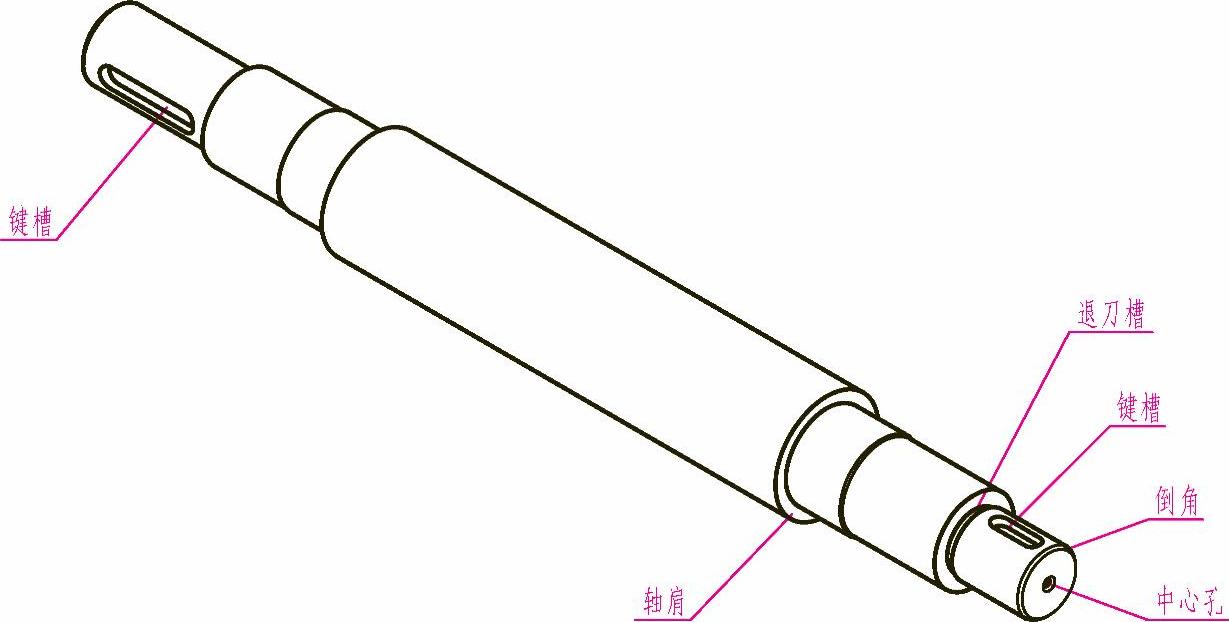

图7-2 轴的结构

为了传递动力,轴上装有齿轮、带轮等,利用键来联结,因此轴上有键槽;为了便于轴上各零件的安装,在轴端车有倒角;轴的中心孔是供加工时装夹和定位用的。这些局部结构主要是为了满足设计要求和工艺要求。

2.常用的表达方法

如图7-3所示,为了加工时看图方便,轴类零件的主视图按加工位置选择,一般将轴线水平放置,垂直轴线方向作为主视图的投射方向,使它符合车削和磨削的加工位置。在主视图上,清楚地反映了阶梯轴的各段形状及相对位置,也反映了轴上各种局部结构的轴向位置。轴上的局部结构,一般采用断面、局部剖视、局部放大图、局部视图来表达。用移出断面反映键槽的深度,用局部放大图表达定位孔的结构。

关于套类零件,主要结构仍由回转体组成,与轴类零件的不同之处在于套类零件是空心的,因此主视图多采用轴线水平放置的全剖视表示。

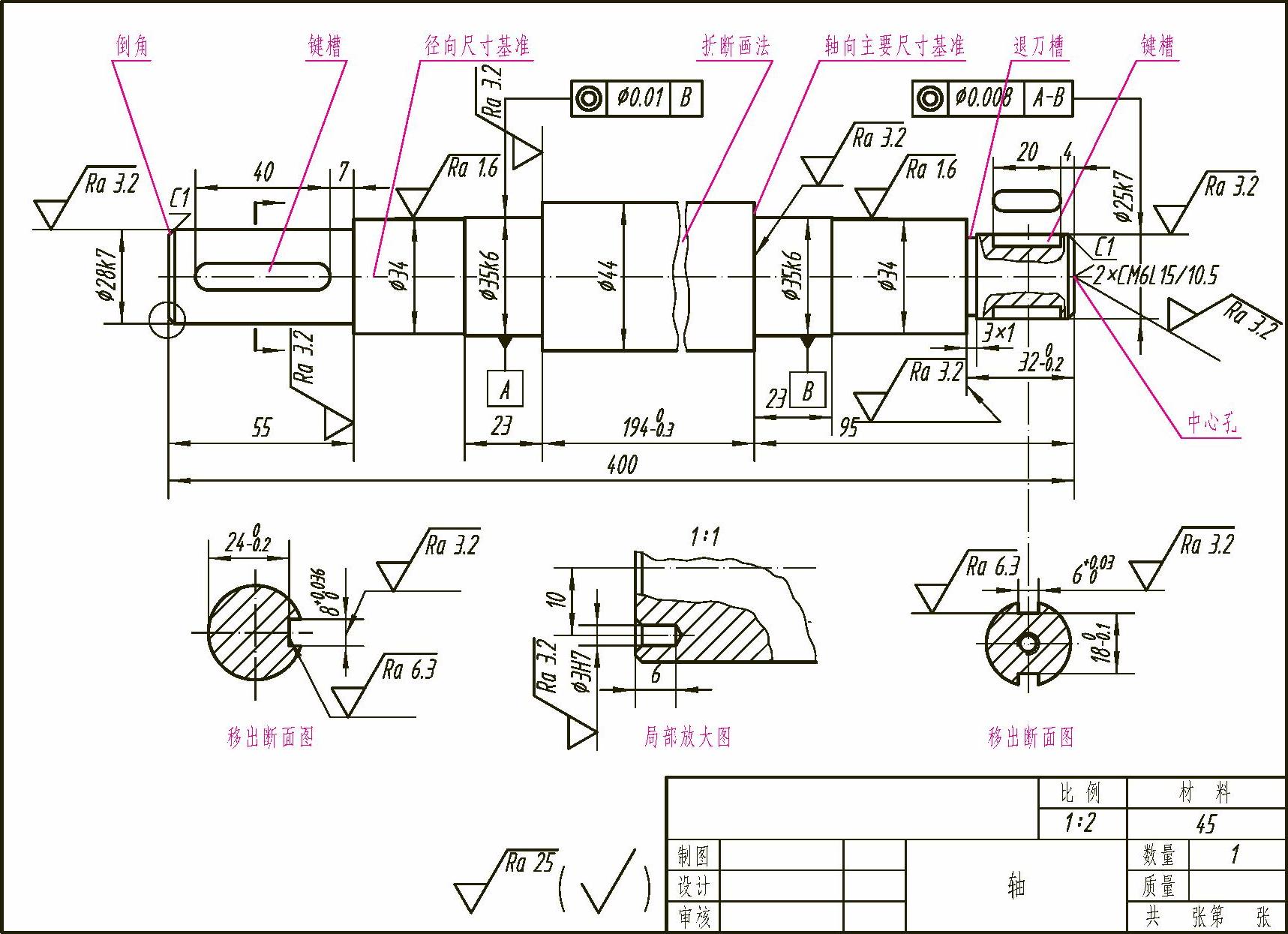

图7-3 轴零件图
