圆柱螺旋压缩弹簧的标记格式如下：

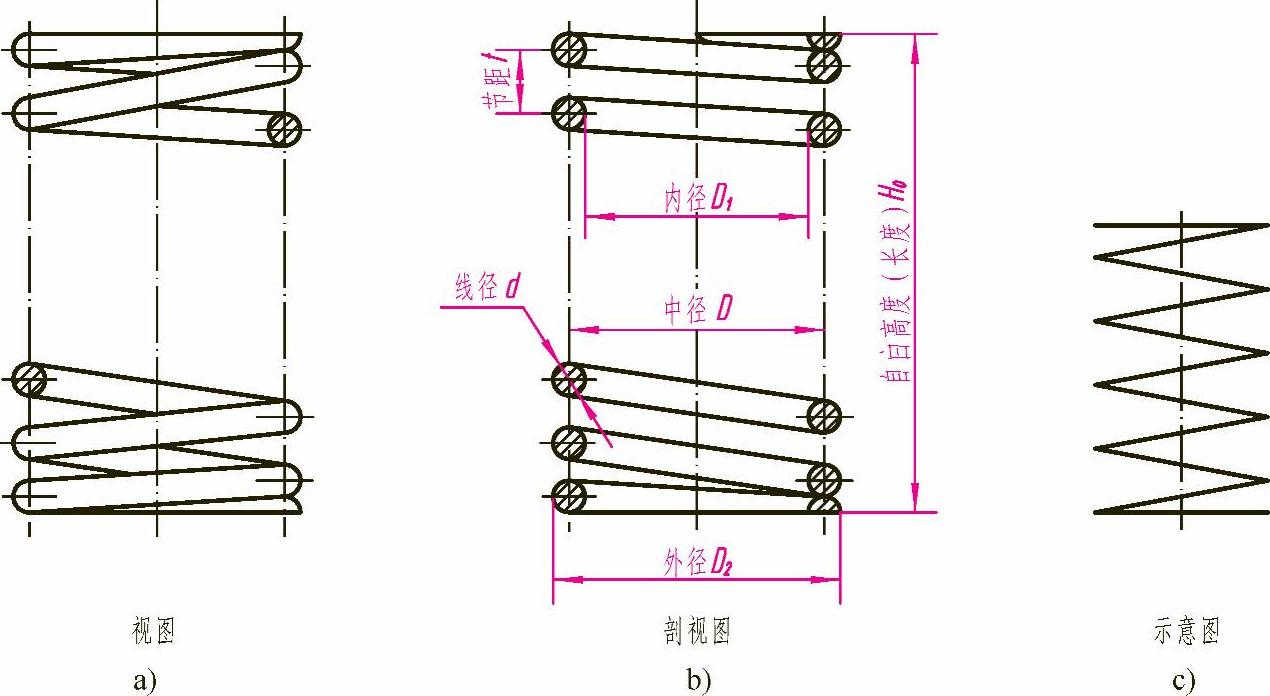

图6-26 圆柱螺旋弹簧的画法

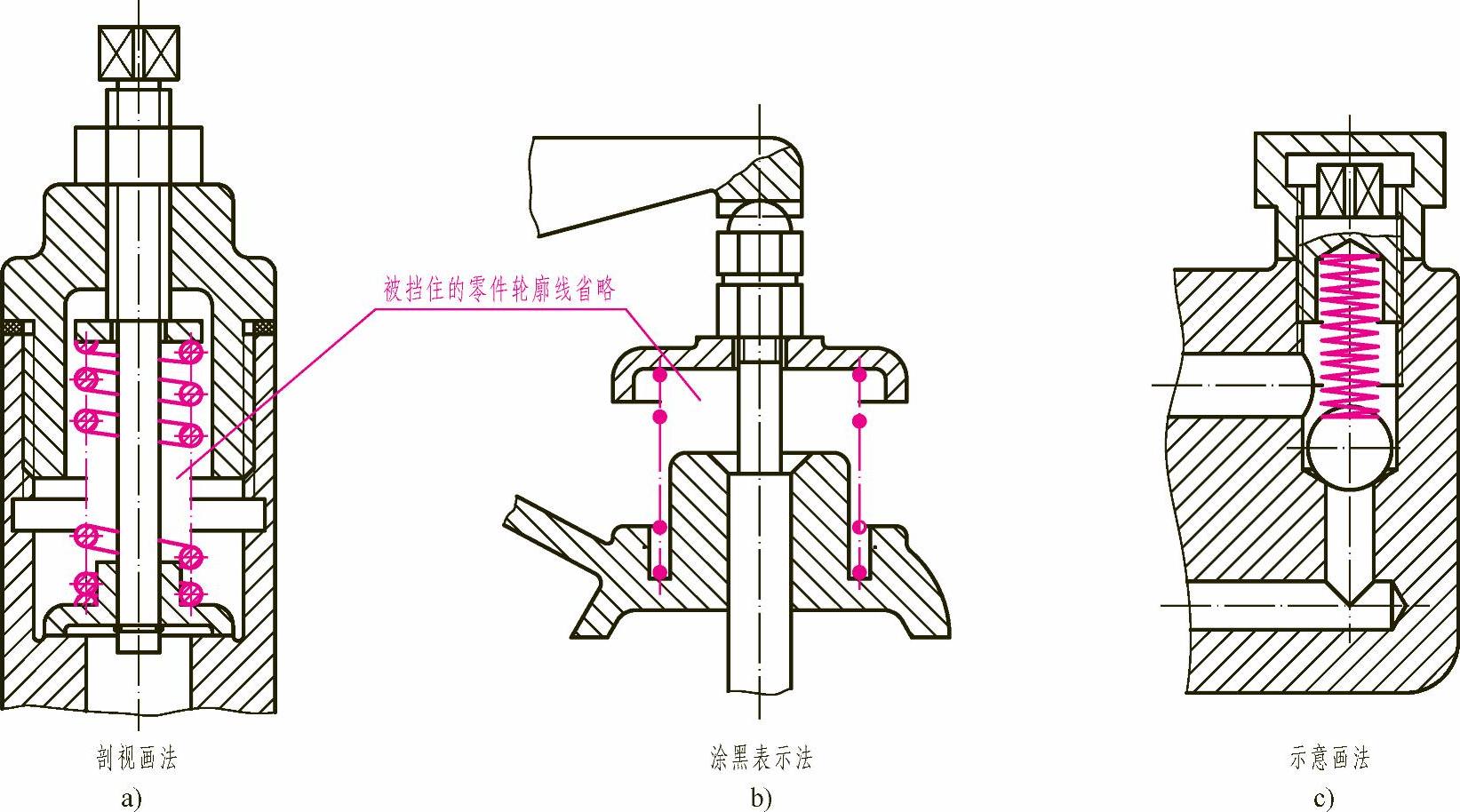

图6-27 弹簧在装配图中的画法

名称 端部型式d×D₂×H₀―精度 旋向 标准编号 材料牌号―表面处理

【例6-14】 解释“压簧YⅠ3×20×80 GB/T 2089”的含义。

解 普通圆柱螺旋压缩弹簧，两端并紧并磨平（YⅠ），d=3mm，D₂=20mm，H₀=80mm，按3级精度制造，材料为碳素弹簧钢丝B级，且表面氧化处理的右旋弹簧。
