当需要在图样上表示滚动轴承时，可采用简化画法（即通用画法和特征画法）或规定画法。滚动轴承的各种画法及尺寸比例，见表6-7所示。其各部尺寸可根据滚动轴承代号，由标准（附表B-9）中查得。

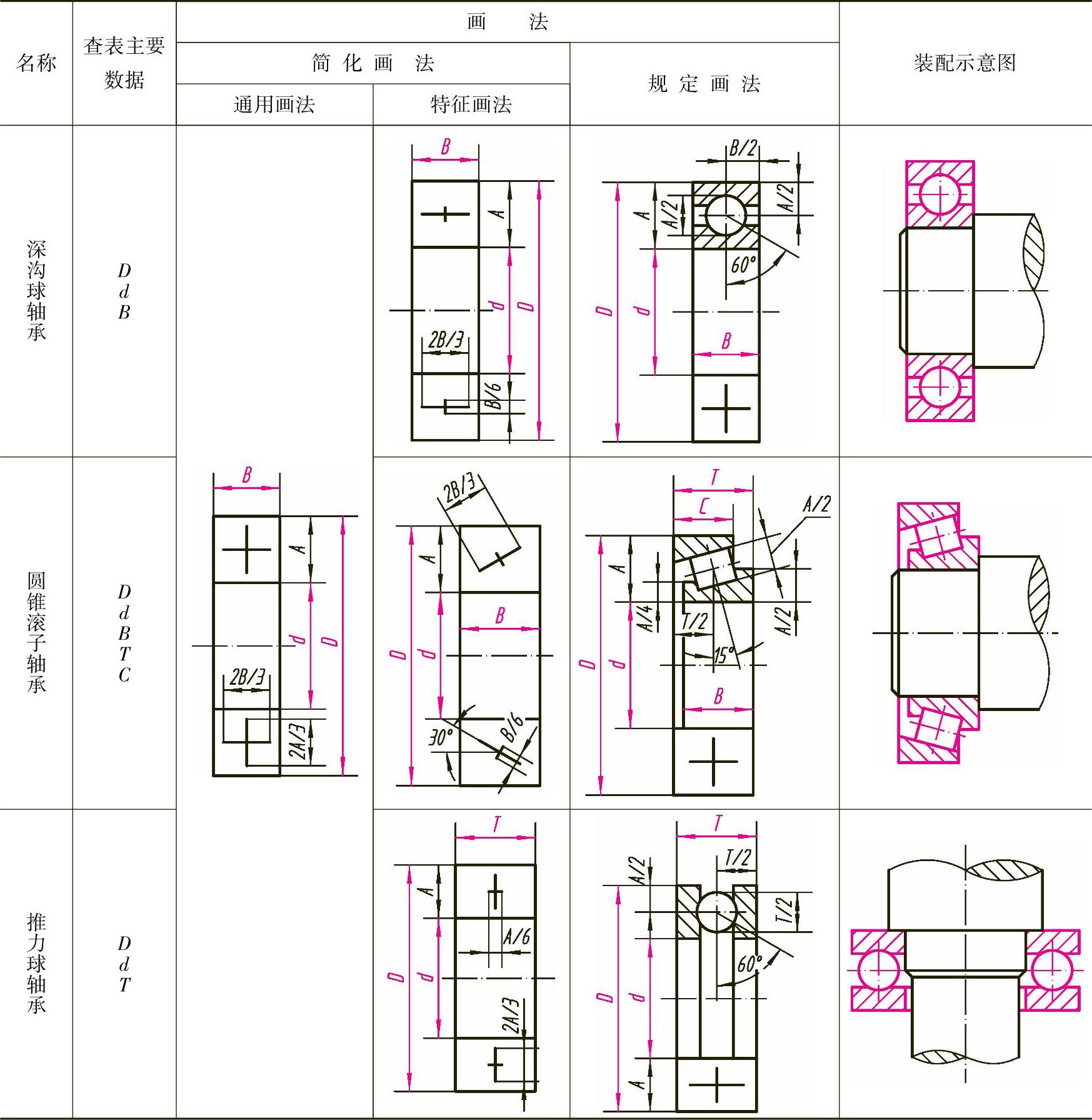

表6-7 滚动轴承的通用画法、特征画法和规定画法（摘自GB/T 4459.7—1998）

1.简化画法

（1）通用画法 在剖视图中，当不需要确切地表示滚动轴承的外形轮廓、载荷特征和结构特征时，可用矩形线框及位于线框中央正立的十字形符号表示滚动轴承。

（2）特征画法 在剖视图中，如需较形象地表示滚动轴承的结构特征时，可采用在矩形线框内画出其结构要素符号表示滚动轴承。

通用画法和特征画法应绘制在轴的两侧。矩形线框、符号和轮廓线均用粗实线绘制。

2.规定画法

必要时，在滚动轴承的产品图样、产品样本和产品标准中，采用规定画法表示滚动轴承。

采用规定画法绘制滚动轴承的剖视图时，轴承的滚动体不画剖面线，其内外座圈可画成方向和间隔相同的剖面线：在不致引起误解时，也允许省略不画。滚动轴承的倒角省略不画。规定画法一般绘制在轴的一侧，另一侧按通用画法绘制。
