1.9.5.1 一、滚动轴承的基本代号

一、滚动轴承的基本代号

滚动轴承基本代号表示轴承的基本类型、结构和尺寸，是滚动轴承代号的基础，其组成方式如下：

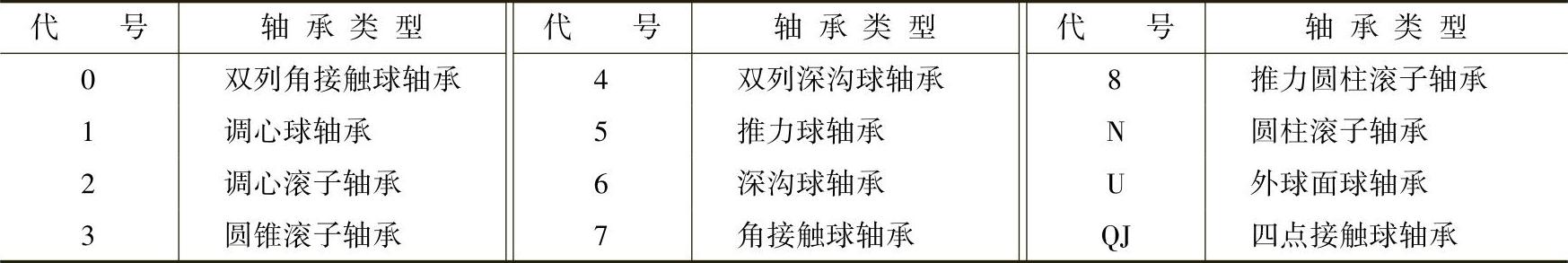

（1）轴承类型代号滚动轴承类型代号用数字或字母表示，见表6-4。

表6-4 滚动轴承类型代号（摘自GB/T 272—1993）

（2）尺寸系列代号尺寸系列代号包括滚动轴承的宽（高）度系列代号和直径系列代号两部分，用两位阿拉伯数字来表示。它的主要作用是区别内径相同而宽度和外径不同的滚动轴承。具体代号需查阅相关的国家标准。

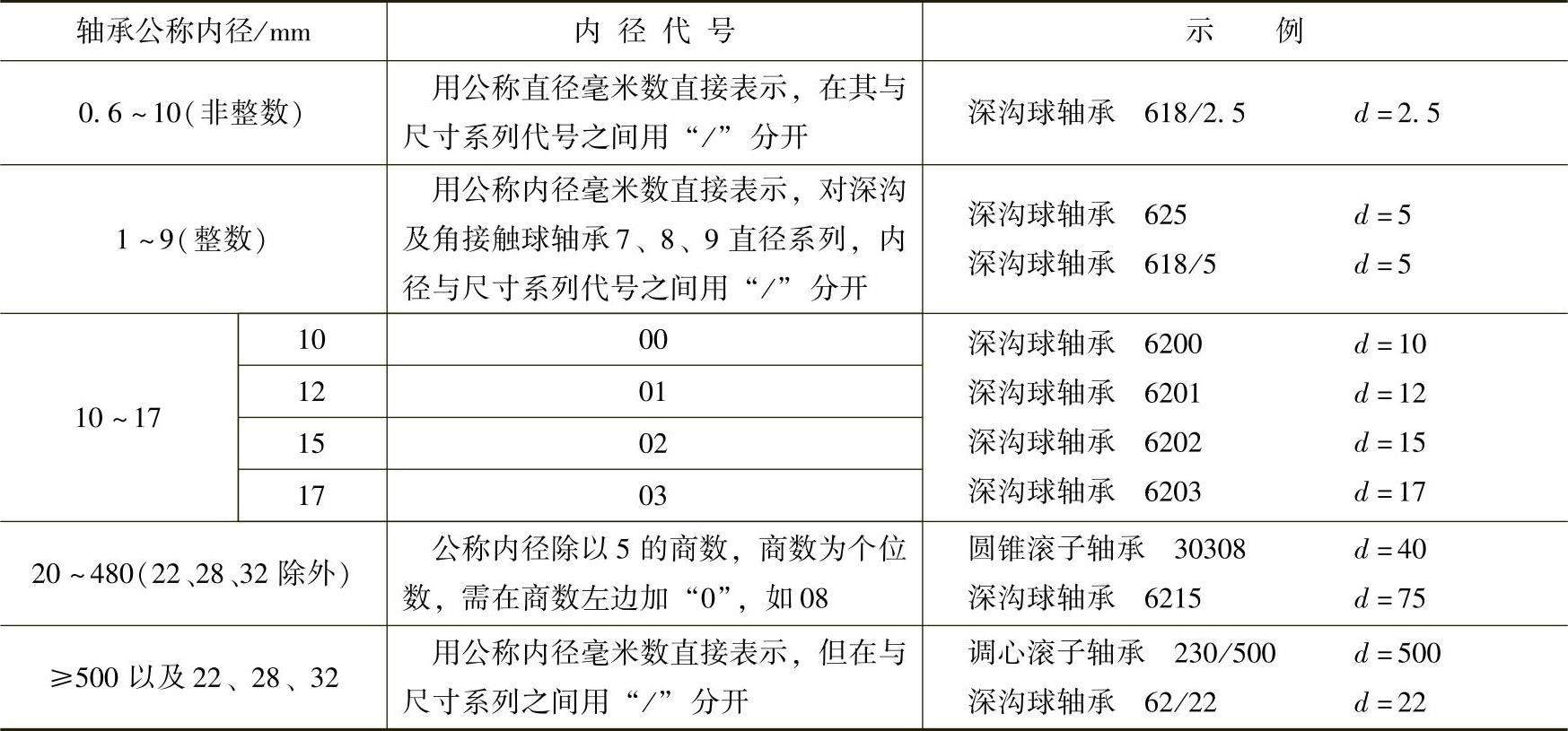

（3）内径代号内径代号表示滚动轴承的公称直径，一般用两位阿拉伯数字表示。其表示方法见表6-5。

表6-5 滚动轴承内径代号（摘自GB/T 272—1993）

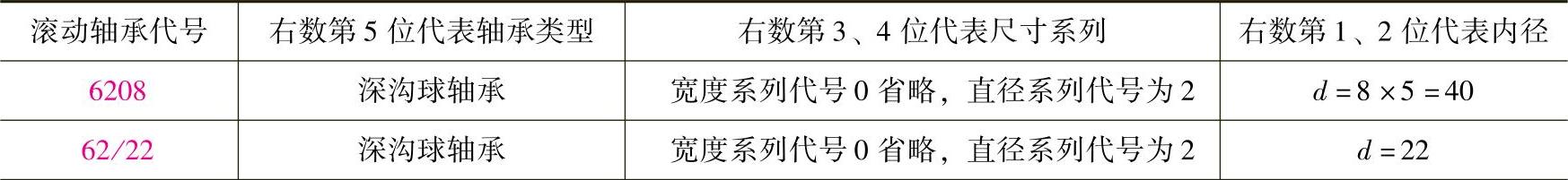

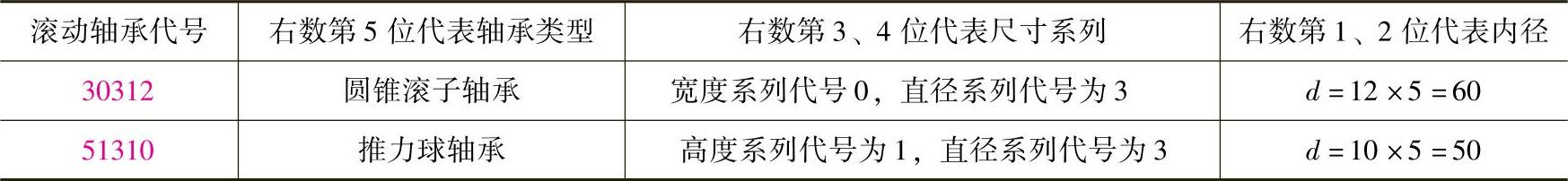

滚动轴承基本代号的含义见表6-6。

表6-6 滚动轴承基本代号的含义

（续）
