销是标准件，主要用于零件间的联接或定位。销的类型较多，最常见的两种基本类型是圆柱销和圆锥销，如图6-22所示。

销的标记格式为：

【例6-13】 公称直径d=6mm、公差为m6、公称长度l=30mm、材料为钢、不经淬火、不经表面处理的圆柱销，写出销的标记。

解 键的标记为“销GB/T 119.16m6×30”。

根据销的标记，即可查出销的型式和尺寸，详见附表B-7、附表B-8。

提示：①圆锥销的公称直径是指小端直径。②在销联接的画法中，当剖切平面沿销的轴线剖切时，销按不剖处理；垂直销的轴线剖切时，要画剖面线。③销的倒角可省略不画，如图6-23所示。

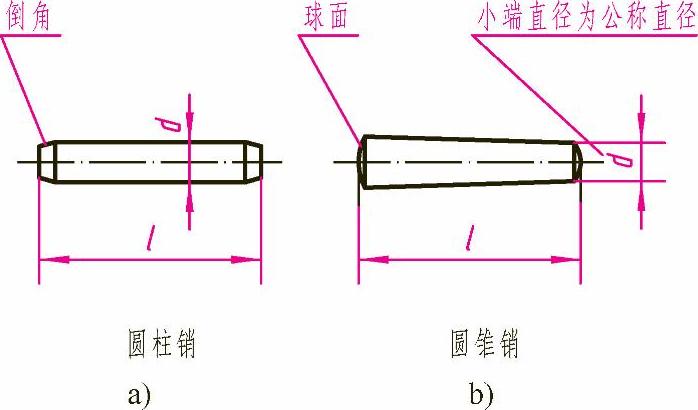

图6-22 销的基本类型

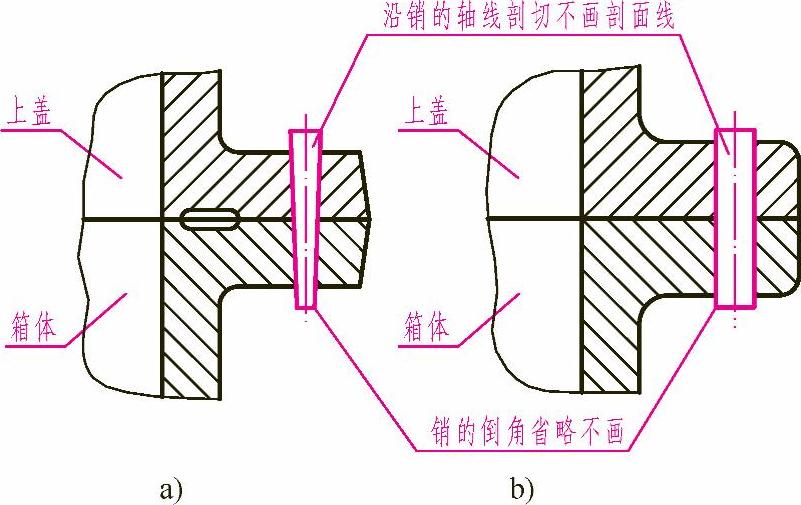

图6-23 销联接的画法
