1.单个齿轮的规定画法

（1）视图画法 齿顶圆和齿顶线用粗实线绘制，分度圆和分度线用细点画线绘制，齿根圆或齿根线用细实线绘制（或省略不画），如图6-15a、c所示。

（2）剖视画法 在剖视图中，当剖切平面通过齿轮的轴线时，轮齿按不剖处理，齿根线用粗实线绘制，如图6-15b所示。

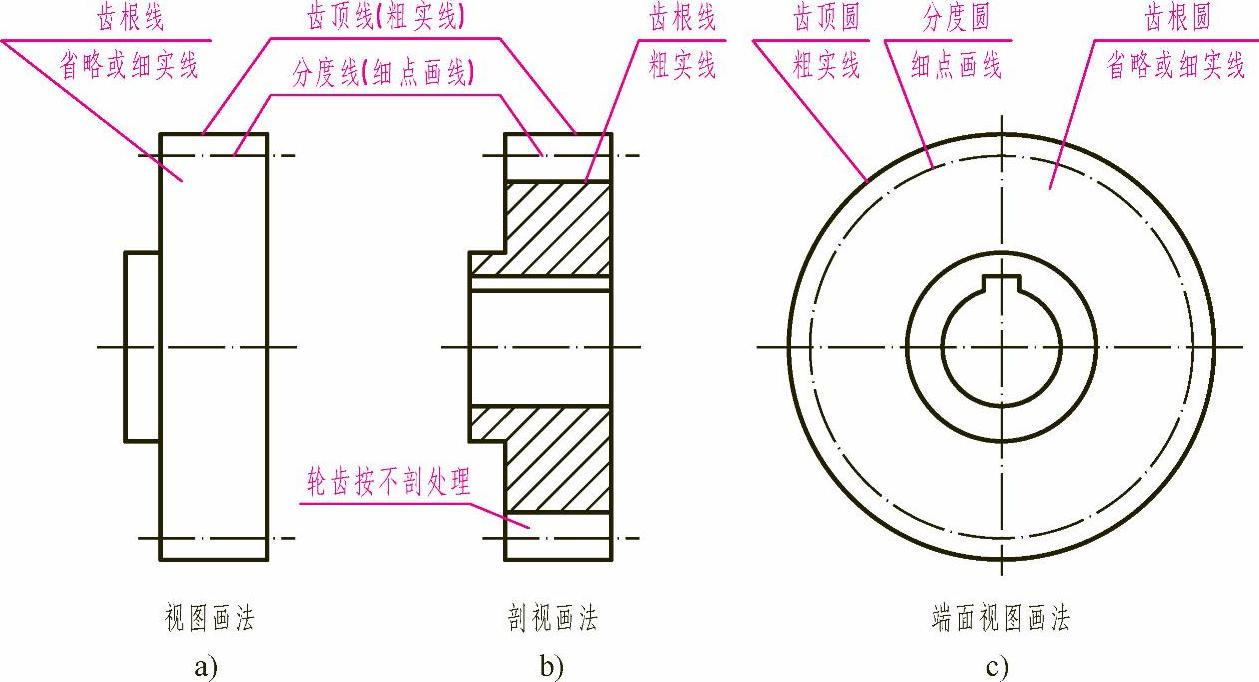

图6-15 单个直齿轮的规定画法

2.齿轮啮合时的规定画法

（1）剖视画法 在剖视图中，两轮齿啮合部分的分度线重合，用细点画线绘制；在啮合区内，一个轮齿用粗实线绘制，另一个轮齿被遮挡的部分用细虚线绘制（也可省略不画），其余部分仍按单个齿轮的规定画法绘制，如图6-16a所示。

（2）视图画法 若不作剖视，则啮合区内的齿顶线不必画出，此时分度线用粗实线绘制，如图6-16d所示。

（3）端面视图画法 在表示齿轮端面的视图中，两齿轮分度圆应相切，啮合区内的齿顶圆均用粗实线绘制，如图6-16b所示。或将啮合区内的齿顶圆省略不画，如图6-16c所示。

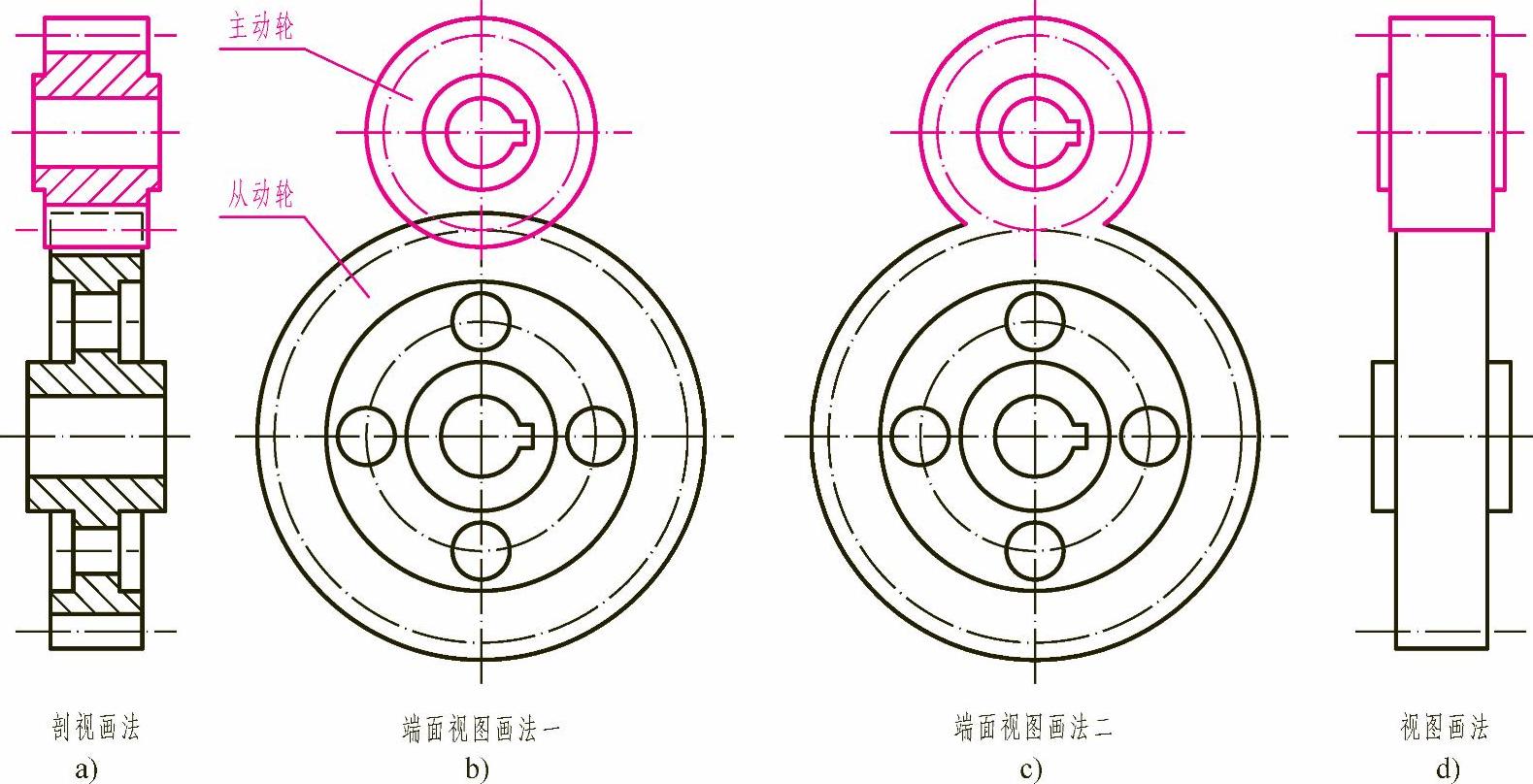

图6-16 齿轮啮合时的规定画法
