1.螺柱联接

双头螺柱多用在被联接件之一较厚，不便使用螺栓联接的地方。这种联接是在机体上加工出不通的螺孔，而另一端穿过被联接零件的通孔，放上垫圈后再拧紧螺母的一种联接方式，其联接画法如图6-12b所示。

画螺柱联接时应注意两点：

1）螺柱旋入端的螺纹长度终止线与两个被联接件的接触面应画成一条线。

2）螺孔可采用简化画法，即仅按螺孔深度画出，而不画钻孔深度。

2.螺钉联接

螺钉联接用在受力不大和不经常拆卸的地方。这种联接是在较厚的机件上加工出螺孔，而另一被联接件上加工成通孔，用螺钉穿过通孔拧入螺孔，从而达到联接的目的。

螺钉头部的一字槽可画成一条特粗线（约2d），俯视图中画成与水平线成45°、自左下向右上的斜线；螺孔可不画出钻孔深度，仅按螺纹深度画出，如图6-12c所示。

螺纹紧固件采用弹簧垫圈时，其弹簧垫圈的开口方向应向左倾斜（与水平线成75°），用一条特粗线（约2d）表示，如图6-12b所示。

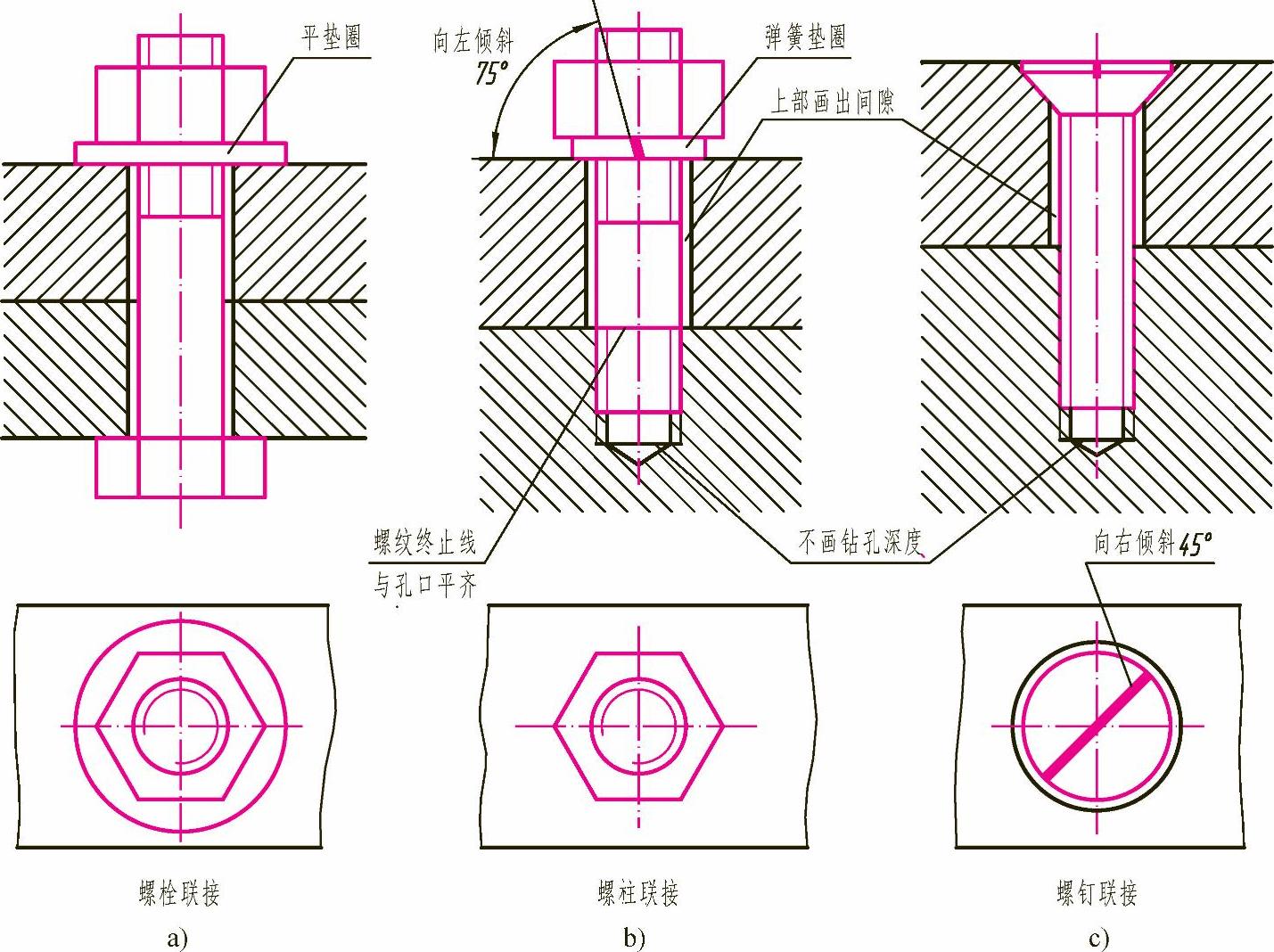

图6-12 螺纹紧固件的简化画法

提示：在装配图中，若需要绘制螺纹紧固件时，应尽量采用简化画法，既可减少绘图的工作量，又能提高绘图速度，增加图样的明晰度，使图样的重点更加突出。
