1.外螺纹的规定画法

如图6-5b所示，外螺纹牙顶圆的投影用粗实线表示，牙底圆的投影用细实线表示（牙底圆的投影通常按牙顶圆投影的0.85倍绘制），螺杆的倒角或倒圆部分也应画出。

如图6-5c所示，在垂直于螺纹轴线的投影面的视图中，表示牙底圆的细实线只画约3/4圈（空出约1/4圈的位置不作规定）。此时，螺杆或螺孔上倒角圆的投影，省略不画。螺纹长度终止线用粗实线表示，剖面线必须画到粗实线处，如图6-5b、d所示。

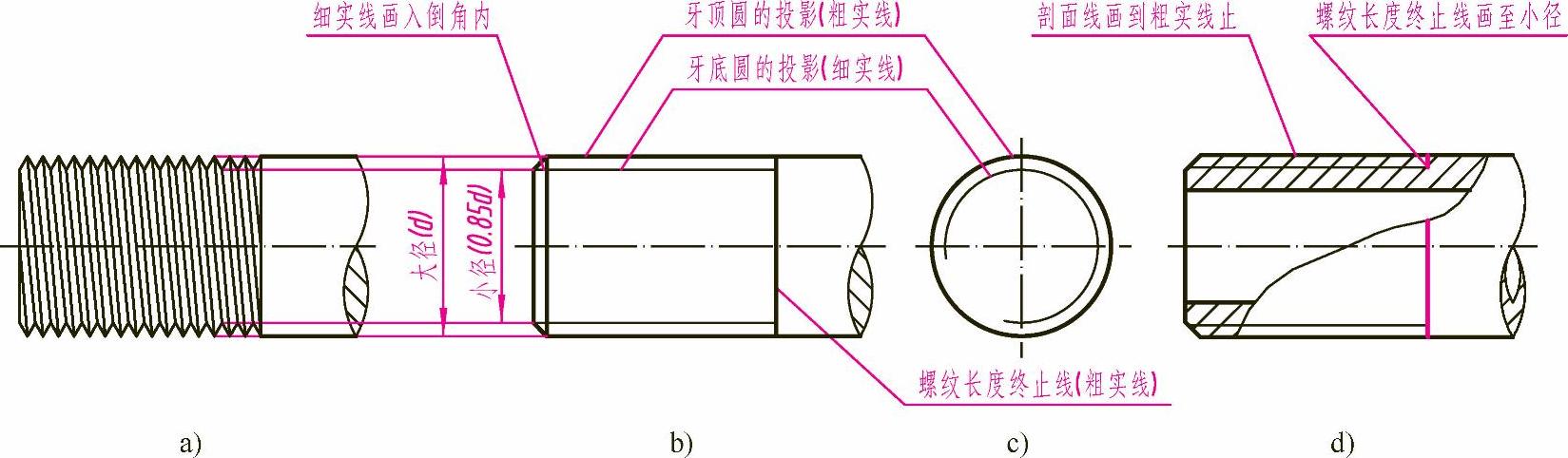

图6-5 外螺纹的规定画法

2.内螺纹的规定画法

如图6-6b所示，在剖视图或断面图中，内螺纹牙顶圆的投影和螺纹长度终止线用粗实线表示，牙底圆的投影用细实线表示，剖面线必须画到粗实线。

在垂直于螺纹轴线的投影面的视图中，表示牙底圆的细实线仍画3/4圈，倒角圆的投影仍省略不画，如图6-6c所示。不可见螺纹的所有图线（轴线除外），均用细虚线绘制，如图6-6d所示。

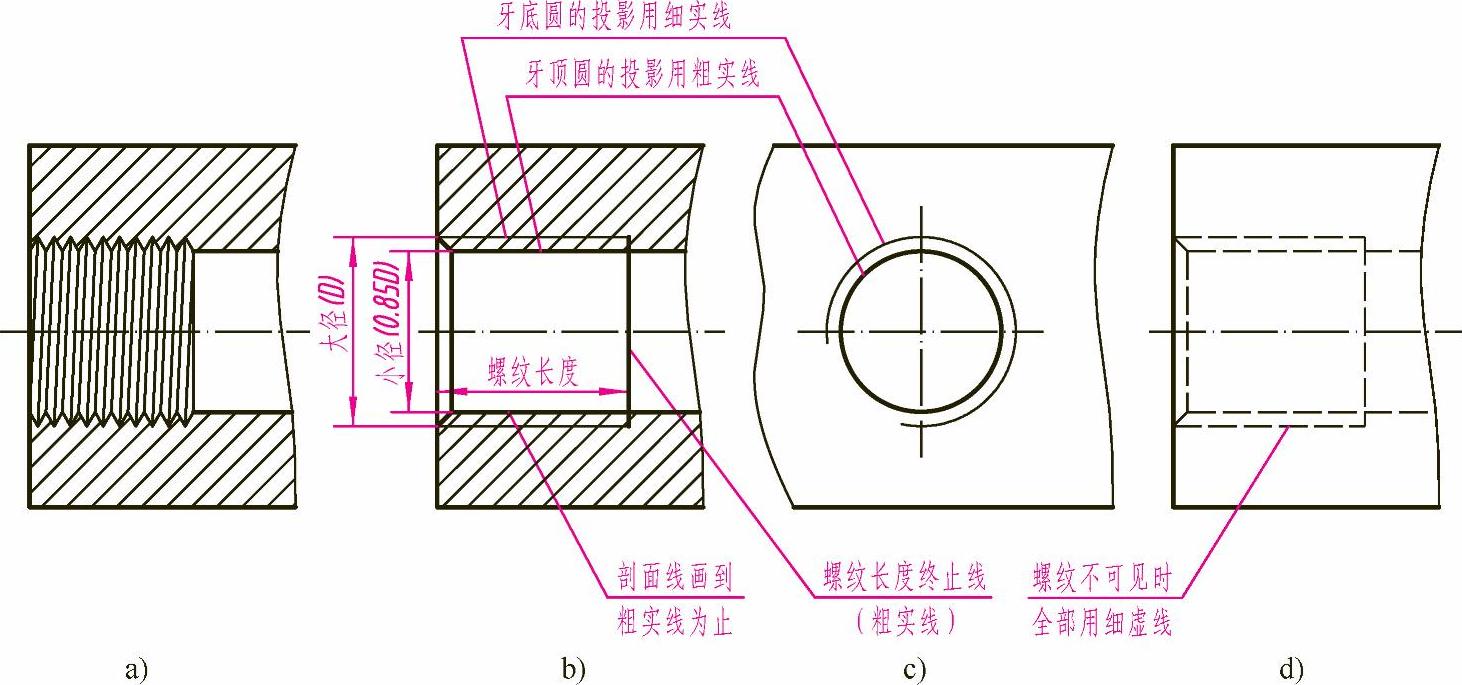

图6-6 内螺纹的规定画法

如图6-7a所示，由于钻头的尖角接近120°，用它钻出的不通孔，底部便有个顶角接近120°的圆锥面。在图样中，其顶角要画成120°，但不必注尺寸，如图6-7b所示。绘制不穿通的螺孔时，一般应将钻孔深度与螺纹部分深度分别画出，钻孔深应比螺孔深度大0.5D（螺纹大径），如图6-7c所示。两级钻孔（阶梯孔）的过渡处，也存在120°的部分尖角，作图时要注意画出，如图6-7d、e所示。

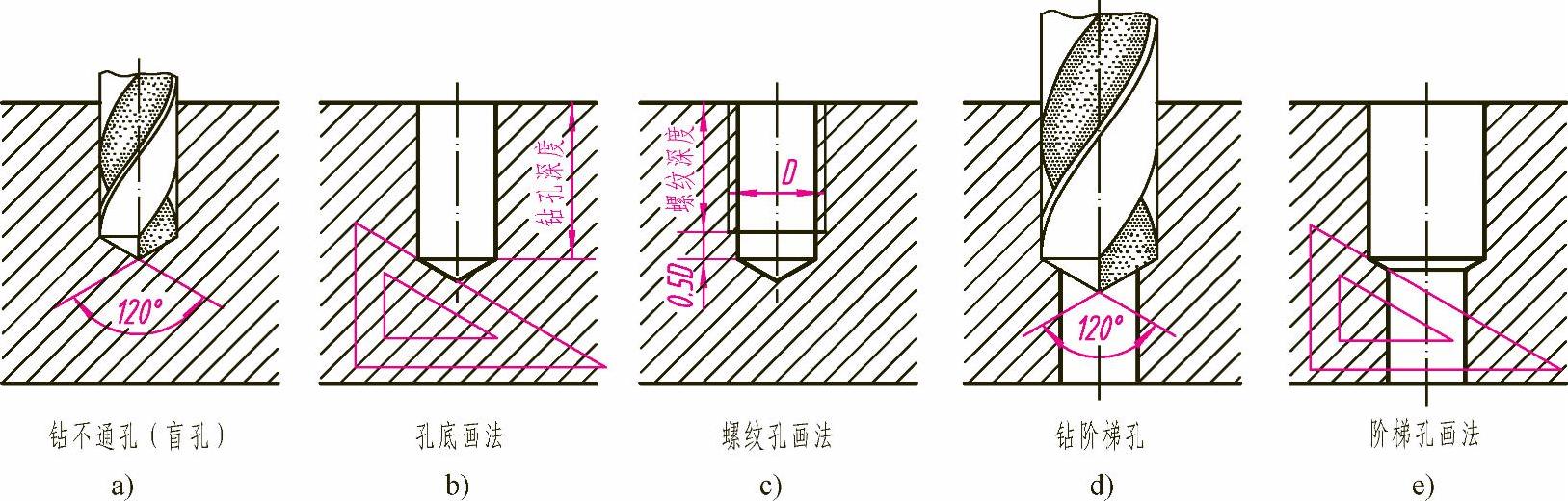

图6-7 钻孔底部与螺纹阶梯孔的画法

3.螺纹联接的规定画法

以剖视表示内外螺纹的联接时，其旋合部分应按外螺纹的画法绘制，其余部分仍按各自的画法表示，如图6-8所示。

提示：画螺纹联接时，表示内、外螺纹牙顶圆投影的粗实线，与牙底圆投影的细实线应分别对齐，如图6-8a、b中的主视图所示。
