1.9.1 第一节螺纹

第一节螺纹

螺纹是零件上常见的一种结构。螺纹是在圆柱或圆锥表面上，沿着螺旋线所形成的具有相同剖面的连续凸起（凸起是指螺纹两侧面间的实体部分，又称牙）。

螺纹分外螺纹和内螺纹两种，成对使用。在圆柱或圆锥外表面上加工的螺纹，称为外螺纹：在圆柱或圆锥内表面上加工的螺纹，称为内螺纹。

工业上制造螺纹有许多种方法，各种螺纹都是根据螺旋线原理加工而成的。图6-1表示在车床上加工外、内螺纹的方法。工件作等速旋转，车刀沿轴线方向等速移动，刀尖即形成螺旋线运动。由于车刀刀刃形状不同，在工件表面切掉部分的截面形状也不同，因而得到各种不同的螺纹。

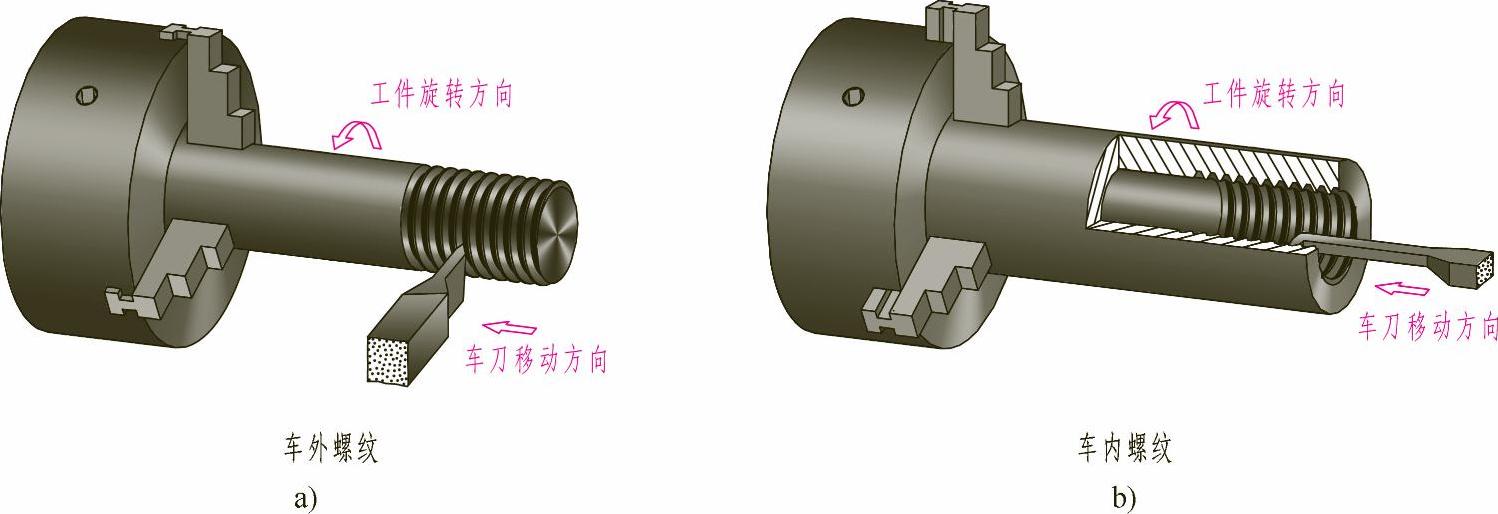

图6-1 在车床上车削螺纹
