当物体上的细小结构在视图中表达不清楚，或不便于标注尺寸时，可采用局部放大图。将图样中所表示物体的部分结构，用大于原图形的比例所绘出的图形，称为局部放大图，如图5-42所示。

局部放大图的比例，系指该图形中物体要素的线性尺寸与实际物体相应要素的线性尺寸之比，而与原图形所采用的比例无关。

局部放大图可以画成视图、剖视和断面，与被放大部分的原表达方式无关。

画局部放大图应注意以下几点：

①局部放大图应尽量配置在被放大部位附近，用细实线圈出被放大的部位。当同一物体上有几处被放大的部位时，必须用罗马数字依次标明被放大的部位，并在局部放大图的上方，标注相应的罗马数字和所采用的比例，如图5-42所示。

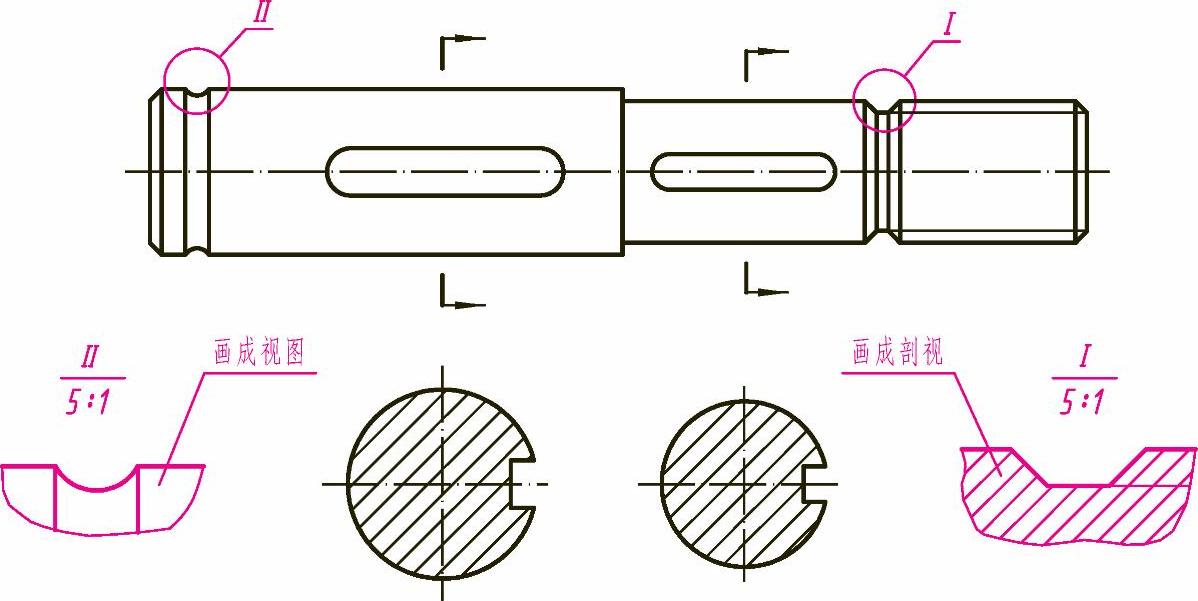

图5-42 局部放大图（一）

②当物体上只有一处被放大时，在局部放大图的上方只需注明所采用的比例，如图5-43a所示。

③同一物体上不同部位的局部放大图，其图形相同或对称时，只需画出一个，如图5-43b所示。

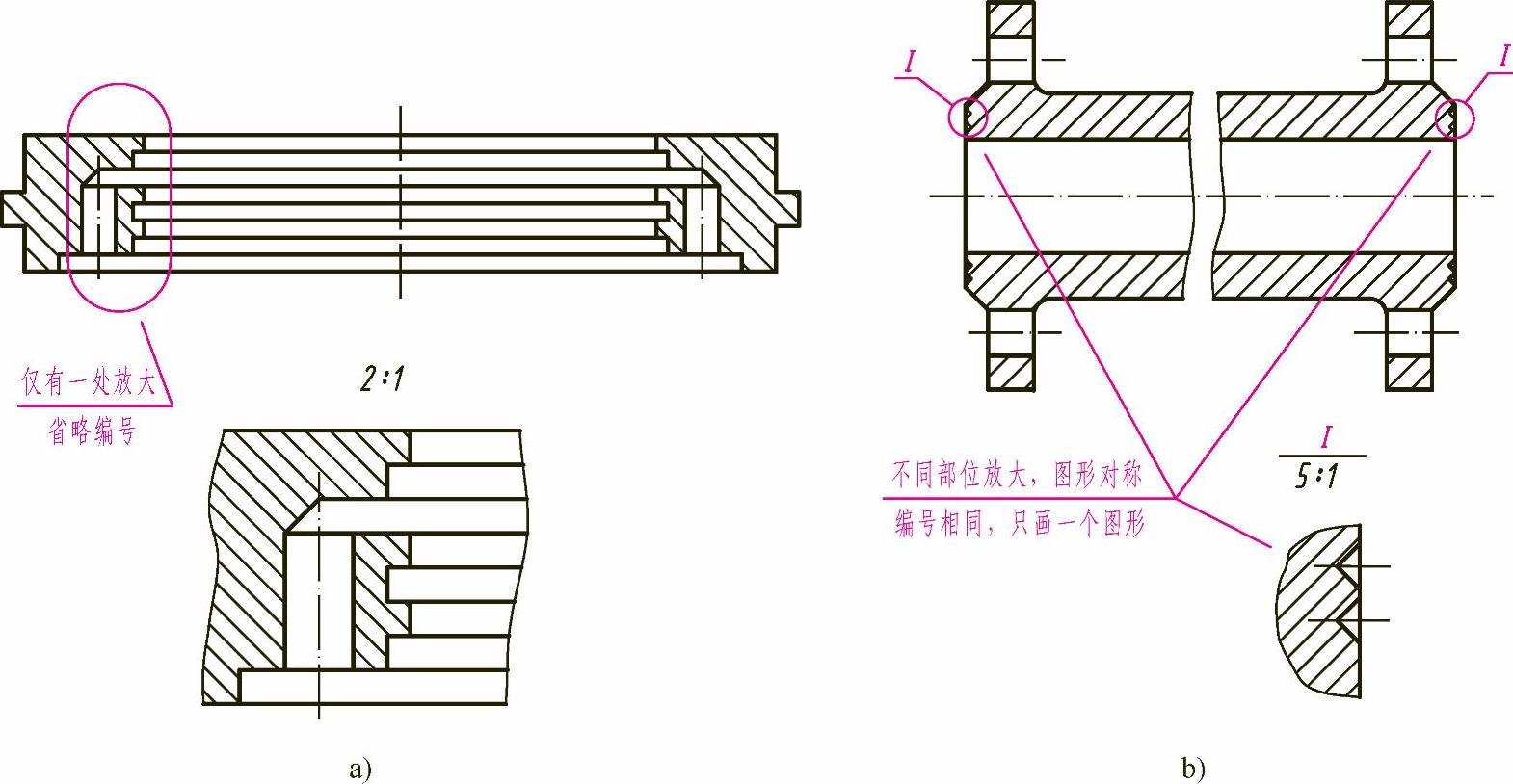

图5-43 局部放大图（二）
