一、移出断面图（GB/T 17452—1998、GB/T 4458.6—2002）

画在视图之外的断面图，称为移出断面图，简称移出断面。

移出断面的轮廓线用粗实线绘制，如图5-36所示。

1.画移出断面图的注意事项

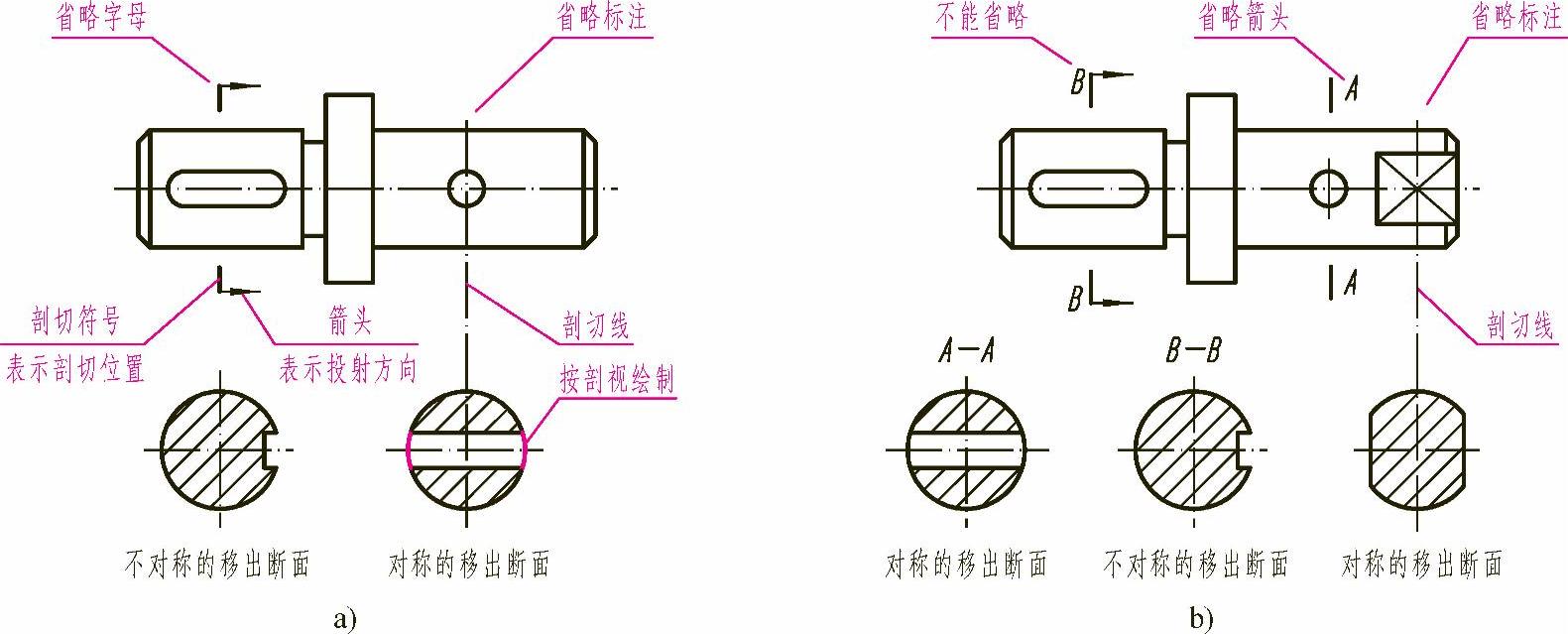

图5-36 移出断面的配置及标注

①移出断面应尽量配置在剖切符号或剖切线的延长线上，也可配置在其他适当位置，如图5-36b中的“A―A”、“B―B”断面。

②当剖切平面通过回转面形成的孔（或凹坑）的轴线时，这些结构按剖视图绘制，如图5-37所示。

③当剖切平面通过非圆孔，会导致出现完全分离的两个断面时，则这些结构按剖视图绘制，如图5-38所示。

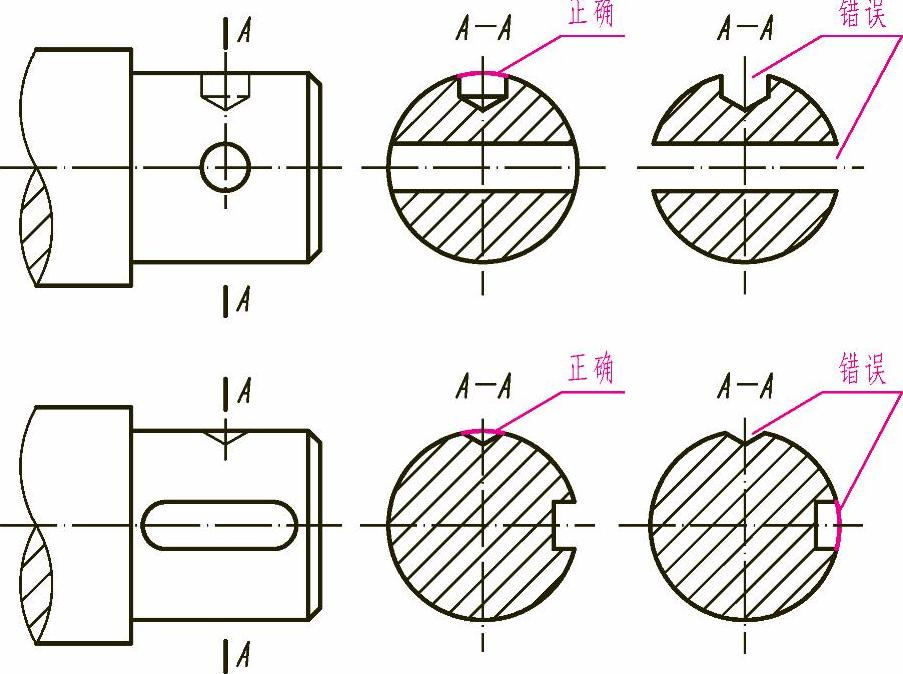

图5-37 带有孔或凹坑的断面图

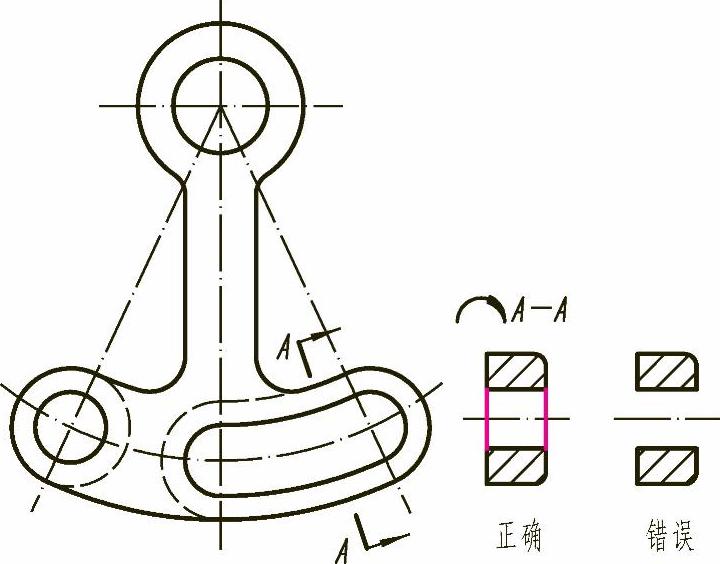

图5-38 按剖视图绘制的移出断面图

④断面图的图形对称时，可画在视图的中断处，如图5-39所示。当移出断面图是由两个或多个相交的剖切平面形成时，断面图的中间应断开，如图5-40所示。

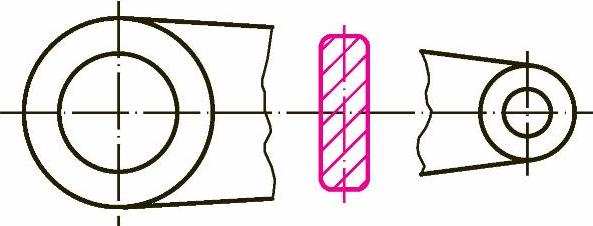

图5-39 画在视图中断处的移出断面图

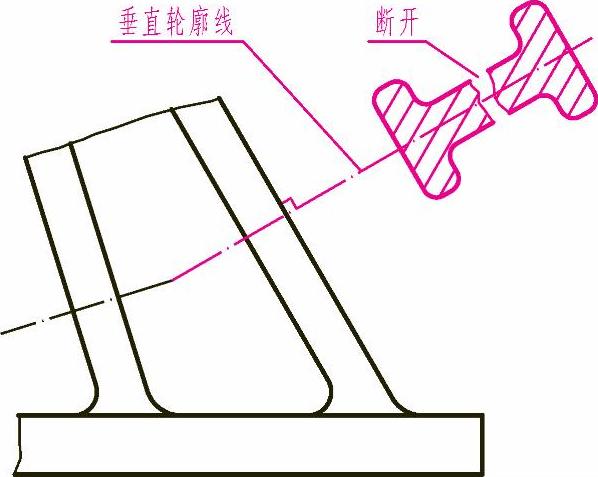

图5-40 断开的移出断面图

2.移出断面图的标注

移出断面的标注形式及内容与剖视图相同。根据具体情况，标注可简化或省略，见表5-2。

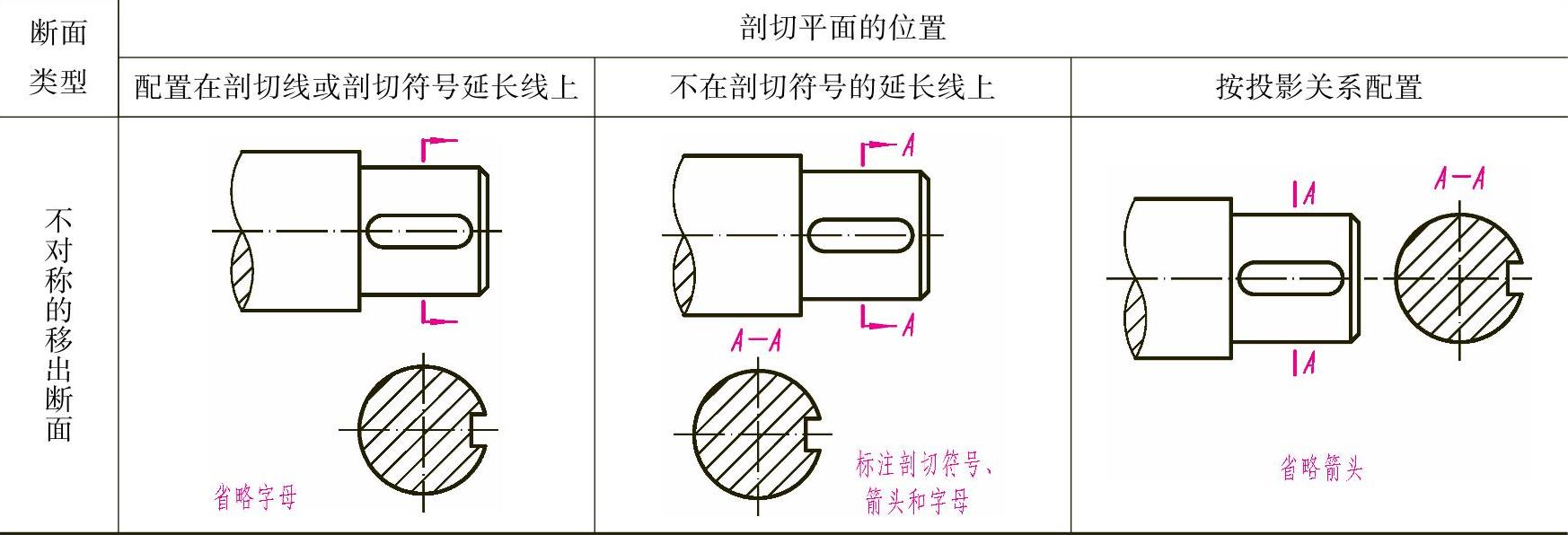

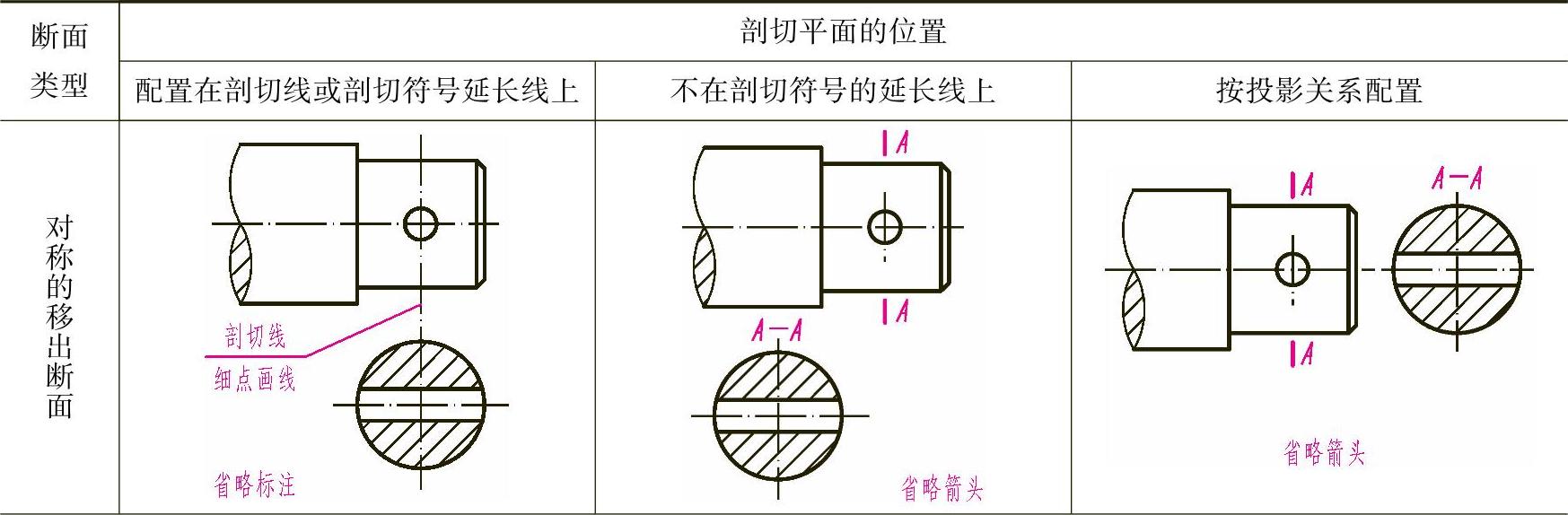

表5-2 移出断面的标注

（续）
