假想用剖切平面将物体的某处切断，仅画出该剖切面与物体接触部分的图形，称为断面图.简称断面。

断面图，实际上就是使剖切平面垂直于结构要素的中心线（轴线或主要轮廓线）进行剖切，然后将断面图形旋转90°，使其与纸面重合而得到的。断面与剖视图的区别在于：断面图仅画出断面的形状，而剖视图除画出断面的形状外，还要画出剖切面后面物体的完整投影，如图5-35b所示。

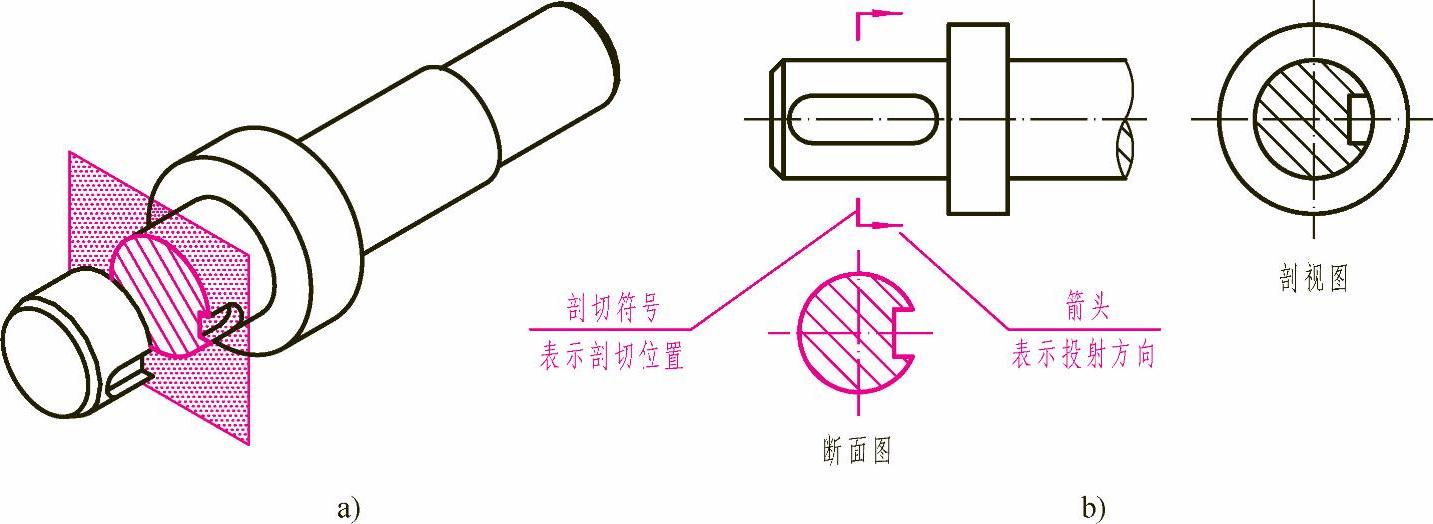

图5-35 断面图的概念

断面图主要用于表达物体某一局部的断面形状，例如物体上的肋板、轮辐、键槽、小孔及各种型材的断面形状等。

根据断面在图样中的不同位置，可分为移出断面图和重合断面图。
